Système d'essai résonant à CA libre durable de PD aucun ensembles d'essai de tension de tenue induits par corona

Systèmes de test résonants CA gratuits, sans test de tension de tenue induite par corona

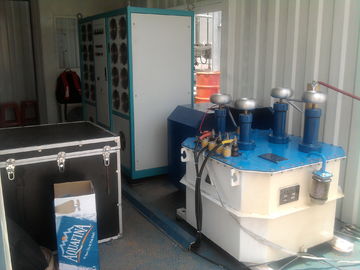

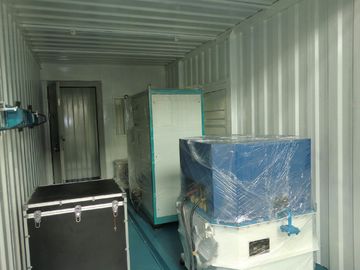

I. Description du produit:

Le test de tenue à la tension induite (IVWT), également appelé test de tenue à la surtension induite, ACSD, ACLD, DVDF, est l’un des tests diélectriques les plus importants des transformateurs de puissance. pour transformateur de puissance abobe 110KV.

Le système de résonance connecté par résonance connecté en série à puissance de décharge variable non partielle FKWJF-300 est composé d'une alimentation à fréquence variable à décharge partielle, d'un transformateur élévateur, d'un réacteur de compensation et d'un diviseur de tension capacitif. Le système de test de tension de tenue induite par décharges partielles du transformateur effectue le test de manière inductive. Il a appliqué une tension sur le côté basse tension de l'objet à tester et a généré le courant d'excitation important en modifiant la fréquence du circuit de test grâce à l'application du principe de résonance parallèle. Le système de test de résonance connecté en série est composé d'une source d'alimentation à fréquence variable, d'un transformateur d'excitation, d'un réacteur HT et d'un diviseur de tension capacitif. Le condensateur et le réacteur de l'objet à tester forment une connexion à résonance série. Le diviseur de tension est en liaison série avec l'objet à tester et sert à mesurer la tension de résonance et à servir de signal de protection contre les surtensions. La puissance de modulation de fréquence
la sortie est couplée au circuit de résonance série via un transformateur d'excitation pour fournir la puissance d'excitation. Ce système de test ne pose pas de problème de courant de démarrage important. L’alimentation de petite capacité est capable de réaliser le test équivalent à 30 à 60 fois l’alimentation. Cela a grandement résolu le problème de la faible capacité de test de puissance sur le site.

Les systèmes FKWJF 300KW peuvent fournir un courant alternatif monophasé + 35KV / 150Hz ~ 200Hz pour tester les performances d'isolation des transformateurs de puissance jusqu'à 630 MVA / 220 kV entre les spires des bobines, couche par couche. c'est-à-dire une isolation mineure, y compris une isolation uniforme et non uniforme.

Le modèle FKWJF400KW et l’analyseur PD à 2 ou 4 canaux et leurs accessoires peuvent également être utilisés pour le test de tension induite avec mesure de décharge partielle (IVPD). Ensemble, le groupe de réacteurs d’essai HT, le diviseur HV et ses accessoires, il peut également effectuer un essai de tension de tenue appliqué par le courant alternatif via le circuit résonant LC dans les 20 ~ 300Hz.

II. Caractéristiques principales

• L’appareil est sûr et fiable, intégrant toutes sortes de protections, notamment la protection contre les surtensions, la protection contre les surintensités, la protection contre les décharges (défaillances), la protection après une panne de test, la protection contre le démarrage à tension nulle, la protection contre
• protections activées, l’appareil bloquera la sortie de tension de test et coupera l’alimentation du circuit principal pour assurer la sécurité du personnel de test, de l’objet de test et du système de test. 
• L'opération est facile et pratique avec une connexion simple. 
• De petite taille, léger, maniabilité flexible, adapté à une utilisation sur le terrain. 
• Il adopte un contrôle par micro-ordinateur, qui offre une bonne stabilité de sortie et une grande fiabilité. 
• La distorsion d'onde sinusoïdale à haute tension de sortie est inférieure à 1%, ce qui n'endommage pas l'objet à tester.

III. Ligne directrice

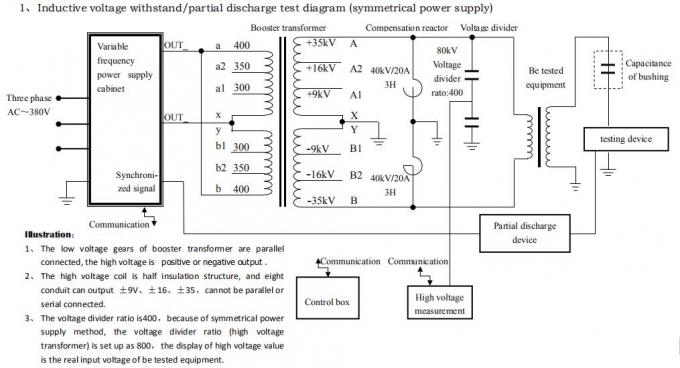

Remarque: La figure ci-dessus est un circuit de connexion pour le test de tension de tenue induite et la détection de PD sur le transformateur de puissance

Pendant le test PD et le test de tenue à la tension inductive, le transformateur testé est similaire à un objet de test capacitif volumineux. Le courant réactif capacitif du transformateur est compensé par le courant inductif du réacteur de compensation.L'alimentation à fréquence variable fournit à l'ensemble du système une perte active et une petite partie de la perte réactive. Et les deux pertes satisfont la perte à vide du transformateur électrique à la fréquence de test. Le diviseur de tension est installé à la borne de sortie HT du transformateur d'excitation. Mesurez la tension côté BT du transformateur principal à l'aide d'un voltmètre de crête et calculez la tension côté HT en fonction du rapport de tension du transformateur principal.

La capacité de traversée du transformateur principal est utilisée comme condensateur de couplage. Entrez le signal de décharge partielle sur le testeur de PD pour mesurer la valeur de PD.

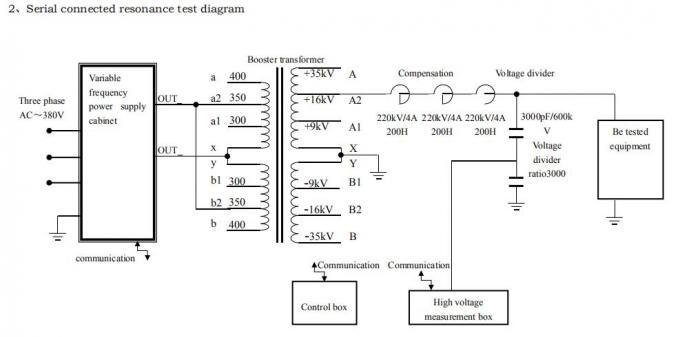

Remarque: La figure ci-dessus représente le circuit de connexion pour la tension de tenue appliquée en courant alternatif avec le principe de résonance LC.

IV Composants principaux
