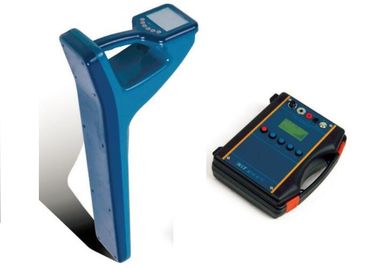

Identificateur de câble souterrain d'équipement d'essai à haute tension de câble de rayonnement facile

Testeur de traçage d'identifiant de câble souterrain, testeur de localisation de tuyau et de câble

I. application

1. Il est utilisé pour localiser la trace et la profondeur de tous types de tuyaux métalliques, identification du câble d'alimentation marche / arrêt

2. Indication correcte / erronée: pince brevetée détectant pour afficher directement le résultat

3. Localisation facile des défauts de mise à la terre

4. Détection automatique de la profondeur et du courant.

5. Enregistrement de courbe historique, affiche les modifications directement.

6. Excellente capacité anti-ingérence

7. Puissance de sortie élevée. Max 10w, quatre grades, facile à utiliser,

8. Adaptation et protection automatiques de l'impédance

9. Alimentation flexible: batterie interne, AC220V ou allume-cigare dans la voiture (12V)

II. données techniques

Partie récepteur

1. mode d'entrée: entrée à pince, boucle de réception interne, mini-capteur 1k, mini-capteur 8k, prise en charge d'un cadre

2. Fréquence de réception: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz, fréquence d’alimentation, fréquence radio, fréquence de localisation de défauts

3. Mode de détection de tuyau: Méthode de pointe intelligente (large): convient à la détection active.
Méthode Peak: Convient à la détection passive. Méthode étroite. Méthode Null.
4. Mode d'identification du câble: identification intelligente par pince. Identification du mini capteur.

5. HMI: LCD 320x240 points.

6. Batterie interne: batterie au lithium, 14.8V, 7Ah

7. Dimensions du cadre: 700mm * 270mm * 120mm

8. Poids: 3.5kgs pour l'unité principale

Partie émetteur

1. mode de sortie: sortie de connexion directe, sortie de couplage par pince, sortie de rayonnement

2. fréquence de sortie: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, fréquence de localisation de défauts

3. Puissance de sortie: max 10W, quatre grands

4. Tension de sortie: max.150v

5. adaptation et protection d'impédance: automatique

6. HMI: 128 * 64 points LCD

7. Batterie interne: batterie au lithium, 14.8v, 7ah

8. alimentation externe: tension d'alimentation de la voiture 12VDC

9. dimensions: taille de l'unité principale 275 * 220 * 100mm

10. poids: poids de l'unité principale 2.4kgs

III. Avantage technique

• Soutenir POWER –ON localiser
• Les flèches gauche / droite indiquent le tracé du chemin de câbles
• Affichage de la profondeur
• Indication correcte / incorrecte
• Détecter le câble d'alimentation directement
• Détection intelligente de pince, pour afficher directement le correct / faux
• Détection facile du rayonnement
• Localisation de défaut de gaine, repérage intelligent
