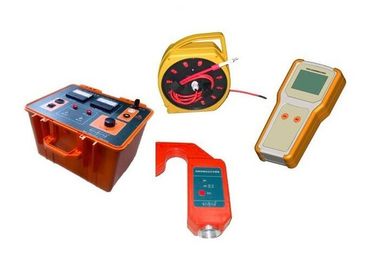

Équipement de mesure à haute tension durable, équipement de localisation de défaut de câble

Testeur de traçage d'identifiant de câble souterrain, testeur de localisation de tuyau et de câble

I. Application et description

1. Appliquer à un système d'alimentation de distribution de terre neutre de faible courant.

2. Utilisé pour détecter le défaut de mise à la terre métallique de la ligne aérienne, le défaut de mise à la terre de l’arc, le défaut de mise à la terre de la résistance, etc.

3. Réalisable pour ligne en panne, postuler pour une ligne secondaire

4. Signal de fréquence ultra-basse pour éviter l'influence du condensateur. Facile à trouver le défaut de haute résistance

5. Recréer le défaut par le signal haute tension, facile à localiser

6. Emetteur sécurisé par fonction de noir et de court-circuit

7. Capteur haute sensibilité, conception ouverte et facile à suspendre à la ligne

8. Transmission sans fil, sûre et fiable

9. Alimentation flexible. L'émetteur est exploitable avec le courant de secteur et le générateur électrique. Capteur et récepteur par pile sèche

10. léger et facile à transporter

11. Le récepteur a une grande interface d'affichage LCD, qui peut montrer la forme d'onde actuelle et la valeur actuelle

II. données techniques

1. Précision d'emplacement: 0.2m

2. Spécification de l'émetteur:
tension en circuit ouvert: onde fondamentale valide 0 ~ 28kV
courant de court-circuit: onde fondamentale valide 0 ~ 35mA (impulsion continue, valeur de crête 100mA)
fréquence de sortie: 1Hz

3. Distance de communication entre récepteur et émetteur: ≥30 m

4. Puissance de l'émetteur: CA 220V, ou générateur électrique

5. Puissance de l'émetteur: Max. 900 W

6. Alimentation du capteur: Trois piles alcalines AAA

7. Alimentation du récepteur: Cinq piles alcalines AA

8. Dimension: émetteur 455mmx355mmx310mm
Capteur 180mmx100mmx35mm
Récepteur 205mmx200mmx35mm

9. Poids: émetteur 15kg
Capteur 0.45kg
Récepteur 0.45kg

10. condition de travail:

Température -10 -40

Humidité 5-90%

Altitude ≤4500m

III. Avantage technique

1. Bonne solution de la localisation du défaut monophasé à la terre
2. S'applique au système d'alimentation en courant de terre à faible courant de ligne aérienne.
3. Utilisé pour localiser le défaut de terre lorsque la ligne est interrompue en cas de défaut de mise à la terre monophasé
