Kit d'essai à haute tension de 810KVA, équipement d'essai 30-300Hz de câble de VH de 35KV et 132KV
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Examinez le principe: | Circuit résonnant de fréquence variable | Examinez l'article: | Essai de tension de tenue à C.A. sous 52KV, 132KV |
|---|---|---|---|
| Max.Capacity: | 810KVA | Max. Tension: | 54KV, 135KV |
| Caractéristique de conception: | Type portatif, poids d'une seule pièce, spéciaux plus légers pour l'installation et l'essai sur plac | Composant :: | Source d'énergie de V/F, transformateur d'excitation, réacteur modulaire plus léger d'essai, et divi |
| Examinez la fréquence: | 30-300HZ | coefficient d'utilisation: | 60 menthes |
| Examinez l'exactitude: | Aucun moins de 1,5% | Forme d'onde de production: | Bonne onde sinusoïdale |
| Examinez la longueur du câble: | 5km de câble 35KV, 1km de classe 132KV | Norme d'essai: | 60060-1:2010 du CEI ; 62271-203:2011 du CEI pour les GIS, 60840:2011 du CEI pour le câble de XLPE ; |
| Surligner: | système de test résonant haute tension,ensemble de test résonant |
||
Ensemble d'essai de tension de tenue résonnante de fréquence variable portative, pour l'essai de câble 35KV et 132KV
I. Utilisation du produit:

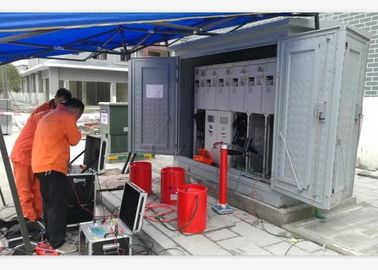

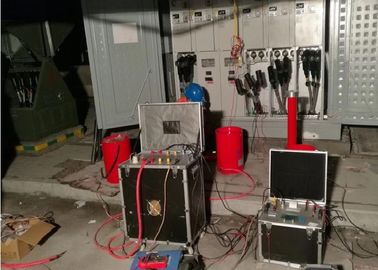

Cet ensemble de test, modèle CHX-810KVA / 54KV, 135KV, est conçu pour le test de tension de maintien de la tension alternative du câble XLPE de classe 35KV et 110KV sur site avec la technologie de circuit résonant à fréquence variable; la tension d'essai la plus élevée ne dépasse pas 54KV ou 135KV; fréquence de test: 30-300Hz; le cycle de travail n'est pas plus de 60 minutes. il peut aider les clients à effectuer des tests préventifs ou des tests de transfert lors d'un test de tension de maintien CA pour des câbles XLPE de 35 kV dans un rayon de 5 km et de 132 kV dans un rayon de 1 km.
La plage de test de l'ensemble est la suivante:
1. 5 km de câble 35kV / 300mm2, capacité testée ≤0,97uF, fréquence de test 30-300Hz, tension de test 52kV, temps de test 60 min.
2, 1 km de câble 132kV / 630mm2, capacité testée ≤ 0,201uF, fréquence de test 30-300Hz, tension de test 128kV, temps de test 60 min.
II. Données techniques générales
- Capacité nominale: 810kVA;
- Puissance d'entrée: tension triphasée de 380V, fréquence 50Hz;
- Tension nominale: 54kV; 135 kV;
- Courant nominal: 15A; 6A;
- Fréquence de travail: 30-300Hz;
- Forme d'onde de sortie de l'appareil: onde sinusoïdale
- Taux de distorsion de la forme d'onde: taux de distorsion de la forme d'onde de la tension de sortie ≤ 1%;
- Temps de travail: continu 60min autorisé sous la charge évaluée; surpression 1,1 fois 1 minute;
- Élévation de température: Élévation de température ≤ 65 K après un fonctionnement continu pendant 60 minutes sous charge nominale;
- Facteur de qualité: l'appareil lui-même Q≥30 (f = 45Hz);
- Fonction de protection: Protection contre le contournement du produit testé contre les surintensités, les surtensions et les tests (pour plus de détails, reportez-vous à la section relative à l'alimentation à fréquence variable);
- Précision de mesure: valeur efficace du système 1.5;
III. Composants principaux:
| SN | Nom des composants | Type et spécification | Qté | Chaque poids | Chaque dimension |
| 1 | Puissance de fréquence variable | FKVF-30kW / 380V | 1 pièce | 35kgs | 480 * 480 * 520mm |
| 2 | Transformateur d'excitation | CQSB (J) -30kVA / 2,5KV, 5KV | 1 pièce | 130kgs | 550 * 550 * 580mm |
| 3 | Réacteur de test résonant HV | CHX (kf) -81kVA / 27kV / 34H | 10 morceaux | 75 kg | D480 * H520mm |
| 4 | Diviseur capacitif | TRF-150kV / 2000pF | 1 jeu | 30kgs | D200 * H1250mm |
| 5 | Accessoires de test spéciaux | 1 jeu |
IV Priciple de test:
VF: Source d'alimentation à fréquence variable T: Transformateur d'excitation
L: Réacteur d’essai Cx: Équipement testé MOA1: Parafoudre
C1, C2: diviseur de tension (C1 est un bras haute tension, C2 est un bras basse tension)
V. Panneau principal du logiciel de mesure et de contrôle:
Remarque: il s’agit du panneau logiciel avant de lancer le test de réglage des paramètres
VI.Accessoires
- Boîte à accessoires pour accessoires de rangement
- Câbles d'entrée de source d'alimentation
- Câbles de sortie de la source d'alimentation
- Câbles de sortie du transformateur excitant
- Câbles de mise à la terre du système
- Câbles parallèles du réacteur
- Câbles de mesure HT (les câbles de sortie de signal du diviseur de tension)
- Câbles de sortie HT (réacteur à diviser, diviseur à objet à tester)
- Base de support d'isolation
- anneau corona pour test 135KV
- Un rapport de test final, un certificat de qualité, un manuel d'utilisation et une liste de colisage sont proposés.
VII. Autre modèle optionnel
1. Pour le test sur site SIG
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Application (À partir de 45Hz à partir) |
| CHX-135KVA / 135KV | 27KV * 5 | 1A | 135KVA | Pour 72,5KV et moins SIG |
| CHX-270KVA / 135KV | 27KV * 5 | 1A | 135KVA | Pour 72,5KV et moins SIG |
| CHX-216KVA / 216KV | 27KV * 8 | 1A | 216KVA | Pour 123KV et moins SIG |
| CHX-270KVA / 270KV | 27KV * 10 | 1A | 270KVA | Pour 145KV et moins SIG |
| CHX-275KVA / 275KV | 275KV | 2A | 275KVA | Pour 170KV et moins SIG |
| Une condition spéciale peut être faite par commande | ||||
2. Pour le test sur site du câble XLPE 45KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-108/54 | 54KV | 2A | 108KVA | Câble 45kV ≤1 km |
| CHX-216/54 | 54KV | 4A | 216KVA | Câble 45kV ≤ 2 km |
| CHX-324/54 | 54KV | 6A | 324KVA | Câble 45kV ≤3 km |
| CHX-432/54 | 54KV | 8A | 432KVA | Câble 45kV ≤4 km |
| CHX-540/54 | 54KV | 10A | 540KVA | Câble 45kV ≤5 km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | Câble 45kV ≤ 10 km |
| Une condition spéciale peut être faite par commande | ||||
3. Pour le test sur site du câble XLPE 66KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-160/80 | 80KV | 2A | 160KVA | Câble 66kV ≤ 0,5 km |
| CHX-320/80 | 80KV | 4A | 320KVA | Câble 66kV ≤1 km |
| CHX-640/80 | 80KV | 8A | 640KVA | Câble 66kV ≤ 2 km |
| CHX-960/80 | 80KV | 12A | 960KVA | Câble 66kV ≤3 km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | Câble 66kV ≤4 km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | Câble 66kV ≤ 5 km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | Câble 66kV ≤ 10 km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | Câble 66kV ≤ 20 km |
| Une condition spéciale peut être faite par commande | ||||
VIII. Tableau standard d'essai d'isolation sur site de la CEI 60840: 2011 pour câble XLPE
