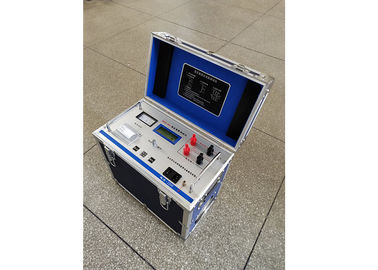

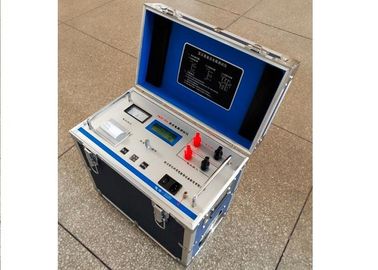

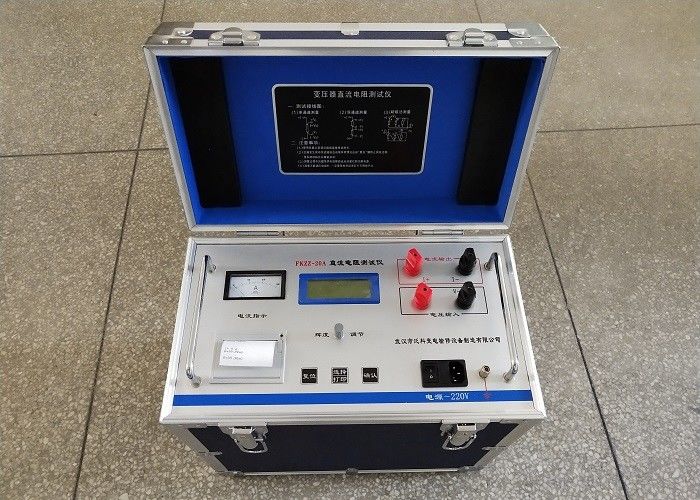

Essai automatique de résistance de Dc de double canal d'équipement de montée en température d'essai de transformateur

Appareil de contrôle de résistance de CC de double canal de transformateur de puissance, essai d'élévation de la température, essai automatique

I. Description des produits et application

Le test de résistance du transformateur en courant continu est l’un des éléments les plus importants du test en usine du produit fini et du produit semi-fini, de l’installation et du transfert dans la fabrication du transformateur et du test préventif du secteur de l’énergie électrique, il permet de détecter efficacement les défauts de fabrication. tels que le jeu, le manque de brin et la ligne brisée dans le choix du matériau, le soudage et la connexion partie des bobines de transformateur et le danger caché existant après la course.

Afin de répondre à la demande de mesure rapide de la résistance CC du transformateur. Notre société a mis au point une nouvelle génération de testeurs de résistance CC en exploitant ses propres avantages techniques. Utilisant la toute nouvelle technologie d'alimentation de troisième génération, il offre un faible volume, un poids léger et un courant de sortie élevé, etc.

La machine complète est contrôlée par un micro-ordinateur monopuce (SCM), la machine complète complète automatiquement l'auto-inspection, le traitement et l'affichage des données, etc., et possède des fonctions de décharge et d'indication de décharge automatiques. L'équipement a une haute précision et une utilisation facile, il peut réaliser une mesure rapide de la résistance CC du transformateur.

II. Caractéristiques

1. Le testeur a un courant de sortie élevé (maximum 20 A) et une tension de charge élevée (capacité de sortie 50 V).
2. Il a une large plage de mesure (0Ω-40KΩ), capable de mesurer toutes les résistances CC inductives des transformateurs et transformateur d'instrument, etc.
3. La machine possède la fonction d'assistance magnétique automatique et utilise une excitation de chaîne haute-basse tension pour tester les enroulements du transformateur YND11 à grande capacité à noyau de fer à cinq branches et à raccord d'angle. En interne, le testeur connecte automatiquement les enroulements en fonction des phases sélectionnées pour pouvoir réaliser une mesure rapide et correcte des enroulements basse tension. Il peut répondre à l'exigence de temps pendant le test d'élévation de température du transformateur, avec deux canaux pour la mesure, l'échantillonnage en temps réel et l'impression, ce qui rend le test d'élévation de température simple et pratique.
4. Il a perfectionné le circuit de protection et une grande fiabilité. Avec un grand écran couleur pour rendre les données affichées très lisibles.
5. Le testeur comporte un calendrier perpétuel, le stockage de 100 ensembles de données et un calcul automatique de la température, etc., il ne perdra pas de données à l’arrêt. Il est également équipé d'une interface U-disk pour l'exportation de données à des fins de vérification.
6. Il dispose d'une interface de communication RS485 pouvant coopérer avec le logiciel de contrôle de l'ordinateur supérieur. Il peut réaliser le contrôle et la mesure à distance.
7. L’équipement peut automatiquement effectuer la démagnétisation, il réduira la rémanence du transformateur et évitera les difficultés de fermeture.
8. L'équipement dispose de la fonction de protection et d'alarme contre les erreurs de connexion de l'alimentation AC380V, il permettra de réduire les dommages dus à une mauvaise utilisation.
9. Il possède également des caractéristiques telles que les températures larges applicables, la haute précision, la protection antisismique, la protection contre les interférences, la stabilité élevée et la portabilité. Il dispose d'une alarme sonore pour les indications de décharge et de décharge claire. Ces fonctions peuvent également réduire les dysfonctionnements.

III. Paramètres techniques

Tension 1.Output: 50V

Équipement actuel 2.Test: 20A, 10A, 3A, 1A, 15mA

3. Plage de test à chaque vitesse:

20A: 0Ω ~ 2Ω

10A: 0,002Ω ~ 4Ω

3A: 0,006Ω ~ 13Ω

1A: 0,02Ω ~ 40Ω

15mA: 30 Ω ~ 4 KΩ

4. Précision de test: 0.2% ± 0.0002mΩ

5. Résolution minimale: 0,0001 mΩ

6. Puissance d'entrée: AC220V ± 10% ； 50Hz ± 1Hz

7. Température de fonctionnement: -20 -40

8. Humidité relative: ≤ 90% HR, pas de condensation d'humidité
