Ensemble d'essai résonant libre à CA de PD, équipement de test de décharge partielle pas plus de 10pC
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Examinez le principe: | Circuit résonnant de fréquence variable | Utilisation: | Tenue induite de tension et essai partiel de décharge |
|---|---|---|---|
| Caractéristique de conception :: | Type libre de palladium, pas plus que 10pC | Composant :: | Source d'énergie de V/F, transformateur d'excitation, réacteur modulaire plus léger d'essai, et divi |
| Fréquence d'essai :: | 150Hz~200Hz ou 20~300Hz | coefficient d'utilisation: | 90mints ou 180 menthes |
| Examinez l'exactitude: | Aucun moins de 1,5% | Forme d'onde de production: | Bonne onde sinusoïdale |
| Special pour: | Essai sur place pour le transformateur de puissance de classe de la grande capacité UHV | Réacteur utilisant la manière: | En série ou dans la connexion parallèle |
| Norme d'essai :: | IEC60076-3-2013 | ||
| Surligner: | système de test résonant haute tension,ensemble de test résonant |
||
Ensemble d'essai de tension résonnante libre de PD, essai de tenue et de décharge partielle induite par le transformateur
I. Description des produits:

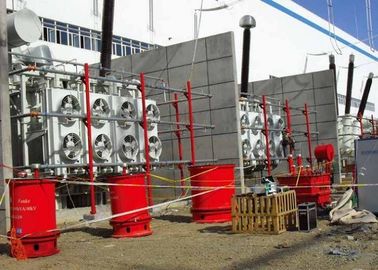

Le système de test de la série FKWJF est principalement utilisé pour la tenue en tension induite par le champ et l’essai de décharge partielle des transformateurs de puissance de classe 110KV et plus. Ce système adopte une technique de source d’alimentation à fréquence variable push-pull sans PD qui assure une onde sinusoïdale fine et une sortie de fréquence de test appropriée pendant les essais sous condition non saturée de noyau de fer du transformateur de puissance. GIS. Les images ci-dessus concernent le système de test de résistance à la tension induite par transformateur et de décharge partielle fabriqué par Fanke afin de tester le transformateur de puissance 220KV sur le terrain.
Le test de tenue à la tension induite (IVWT), également appelé test de tenue à la surtension induite, ACSD, ACLD, DVDF, est l’un des tests diélectriques les plus importants des transformateurs de puissance. pour transformateur de puissance abobe 110KV.
II. Objets applicables
- Transformateur avec isolation graduée de 110KV
- Transformateurs de classe 220KV, 500KV, 750KV, 1000KV.
- Un test de tenue à la tension alternative peut être effectué pour les systèmes d’information géographique, les transformateurs, les commutateurs, les traversées et les câbles d’une capacité supérieure à 1 000 kV s’ils sont équipés de réacteurs HT à résonance série appropriés.
III. Composition du système
- Source d'alimentation à fréquence variable push-pull sans PD et armoire d'observation et de contrôle,
- Transformateurs d'excitation sans PD,
- Réacteur d'essai de compensation de perte,
- Instrument de test à décharge partielle
- Diviseur de tension de couplage
- Accessoires de test nécessaires
IV Caractéristiques techniques
- Circuit d'amplificateur de puissance linéaire conçu, sortie à onde sinusoïdale entière, faible distorsion d'onde.
- La protection multiple inclut: protection contre les pannes de décharge, protection contre les surtensions, protection contre les courts-circuits à la sortie, protection de position nulle au démarrage, protection de boucle d'amplification du bras de pont, protection de courbe de puissance. Tous les types de protection mentionnés ci-dessus fonctionnent, la tension de sortie sera bloquée dès que l’alimentation principale de la boucle sera coupée afin de garantir la sécurité du personnel, des objets testés et du système de test.
- La source du signal de l'appareil est produite à partir d'une puce dédiée, la stabilité de fréquence de sortie peut atteindre 0,0001Hz. et la tension de sortie est contrôlée par un seul bateau, ce qui garantit le degré d'instabilité de la tension inférieure à 1%.
- Avec fonction de réglage des paramètres de test tels que la tension et le temps de test, méthodes de contrôle automatiques et manuelles.
- Avec la fonction de réglage de stabilisation automatique de la tension, une sortie de tension constante lors de la régulation de la fréquence dans le cadre de la résolution
- Boucles de contrôle HV, isolées complètement HT et basse tension, à contrôle optique.
- Réglable en continu dans une plage de fréquences de test de 20 à 400 Hz et avec fonction de recherche automatique de la fréquence de résonance. Être capable de définir plusieurs étapes de détection de fréquence.
- Écran LCD et plusieurs souris rotatives contrôlées, interface homme-machine conviviale, simple et pratique pour l'opération et le tréfilage.
- La source d'alimentation à fréquence variable est protégée par un matériau magnétique à haute perméabilité, avec une capacité de perturbation anti-forte du champ électrique et assure la précision et la stabilité de la mesure.
- Cet appareil peut être équipé d'un véhicule d'essai spécial et d'un conteneur
V. Données techniques générales:
1 Capacité de la source d'alimentation à fréquence variable: 3 kW ~ 450 kW (facultatif selon le modèle de système)
2 tension d'entrée nominale: triphasé 380V ± 10%, 50Hz
3 Tension de sortie nominale du système d’essai: Max. 1200KV (Des spécifications spéciales peuvent être établies sur commande)
4 Courant de sortie nominal du système de test: Peut être effectué sur commande
5 fréquence de test de sortie: 20-400Hz
6 niveau PD proprement dit: tension de sortie nominale ≤ 5pCunder
7 forme d'onde de sortie: onde sinusoïdale standard, facteur de déviation de la forme d'onde ≤ 1%
8 Degré d'instabilité de la tension de sortie: ≤ 1,0%
9 Degré d’instabilité de la fréquence de sortie: ≤ 0,05%
10 Niveau sonore: ≤ 65dB
11 Niveau d’isolation: masse de la borne de sortie / entrée ≥ 3kV / AC / 1min
12 cycle de service: ≥ 3heures (Spéc. Spécial peut être fait par ordre)
13 Élévation de température admissible: 3 heures de travail continu avec charge nominale, pas plus de 70K
Remarque: Spéc. peut être faite par ordre
