Scanners de niveau S et de test PT / 100/3 PT
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Utilisation: | Essai calibarting de CT pinte | Chaîne d'objet d'essai: | Niveau S CT et essai de 100/3 pinte Calibating |
|---|---|---|---|
| Gamme de CT/PT: | Courant : (1%-149%) dans (dans =5A) (5%-149%) dans (dans =1A) la tension : (5%-149%) l'ONU (l'ONU =1 | Examinez la gamme de sortie: | Composant en phase (%) : 0.0001~200.0 résolution : 0,0001 composants de quadrature : 0.001~700.0 rés |
| Erreur élémentaire: | Composant en phase : Composant de quadrature de ±Dx de ΔX=± (X×2%+Y×2%) : ΔY=± (X×2%+Y×2%×34.48) ±Dy | Alimentation: | 220V, 50Hz |
| Surligner: | analyseur pt pt,ensemble de test pt pt |
||
Kit de test d'étalonnage sur site pour tomodensitomètre, calibrateur CT / PT, calibre S et calibrage 100/3 PT
I. Description du produit:
L'ensemble de test d'étalonnage HGQB-C CT / PT est un nouveau système de test automatique. Il utilise une technologie électronique avancée pour collecter et décomposer directement les signaux d'erreur du CT / PT. Après un calcul correct, les points de pourcentage, les erreurs de phase et les erreurs orthogonales du CT / PT testé sont affichés simultanément sur un écran LCD numérique.
Le kit de calibrage est spécial pour le test de calibrage sur CT et PT de niveau S avec une tension secondaire de 100 / 3V. Il peut être utilisé en laboratoire ou sur le terrain. Cet ensemble de test est largement utilisé en métrologie, en alimentation électrique et dans d’autres départements et fabricants de transformateurs. C'est un instrument idéal pour tester et vérifier les transformateurs.
II. Demande déposée
- Bureau d’exploitation en cours d’expertise
- Fabricants CT / PT,
- Laboratoires de test CT / PT,
- Étalonnage des centres de mesure

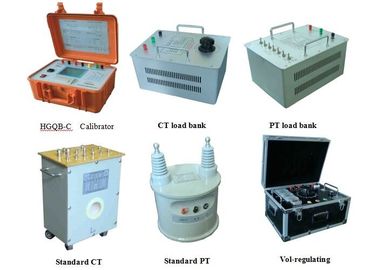

III. Liste des composants de l'ensemble de test
| SN | prénom | Modèle | paramètres techniques | Unité |
| 1 | Calibrateur à inducteurs mutuels | HGQB-C | 2.0-grade | 1 jeu |
| 2 | Banc de charge CT | 96 | Courant nominal: 5A Capacité: 2.5VA-80VA | 1 jeu |
| 3 | Banque de charge PT | FY95 | Tension nominale: 100V capacité: 1.25VA-158.75VA | 1 jeu |
| 4 | CT | HL-S23S | Courant: 5A-1000A / 5A, teneur: 0,05S | 1 jeu |
| 5 | PT | HJ-S10G3 | Ratio: 10KV / 100V, teneur: 0,05 | 1 jeu |
| 6 | armoire de régulation de tension | KZX05-HII | 5KVA + 300VA | 1 jeu |
| 7 | Courant actuel | 1000A * 3m * 1 pièce 500A * 3m * 2 pièces 250A * 3m * 2 pièces 100A * 3m * 2 pièces | 1 jeu | |
| 8 | Ligne de courant, fil de pression | 1 jeu | ||
| 9 | Logiciel | 1 jeu |
IV Caractéristiques de la machine hôte
- Affichage: grand écran LCD;
- Stockage: stockez un total de 100 000 PT, données CT et données d'erreur de 1% de CT;
- Mesure automatique: mesure automatique;
- En ligne: lien vers l'ordinateur;
- Imprimer: imprimer en temps réel ou imprimer en demandant;
- Objet à mesurer: CT, PT, impédance, entrée;
- Déterminez automatiquement les instructions telles que la polarité, le câblage, les erreurs de rapport, etc.: protégez efficacement la sécurité des personnes et des équipements.
V. Caractéristiques techniques du kit de test
| Conditions ambiantes | T: 5 ℃ - 40 ℃ HR: <80% (25 ℃) Altitude: <2500 m Fréquence d'alimentation: 50 Hz ± 0,5 Hz Tension d'alimentation: 220V ± 5V |
| Plage de mesure | Composant en phase (%): 0.0001 ～ 200.0 Résolution: 0.0001 Composant en quadrature: 0.001 ～ 700.0 Résolution: 0.001 Impédance (Ω): 0.0001 ～ 20.0 Résolution: 0.0001 Admission (ms): 0.0001 ～ 20.0 Résolution: 0.0001 |
| Erreur élémentaire | Composante en phase: ΔX = ± (X × 2% Y × 2%) ± Dx Composante en quadrature: ΔY = ± (X × 2% Y × 2% × 34,48) ± Dy “X”, “Y” —— Valeur affichée “Dx, Dy” —— Erreur de quantification Dx = 2, Dy = 5 Dial-gage: 2-grade |
| Plage de travail | Courant: (1% －149%) I n (I n = 5A) (5% －149%) I n (I n = 1A) Tension: (5% －149%) U n (U n = 100V, 150V, 100V / 3) (5% －149%) U n (U n = 100V / 3) |
| Dimension (mm) | 260 mm (L) × 350 mm (L) × 150 mm (H) |
| Poids (kg) | 6 kg |
