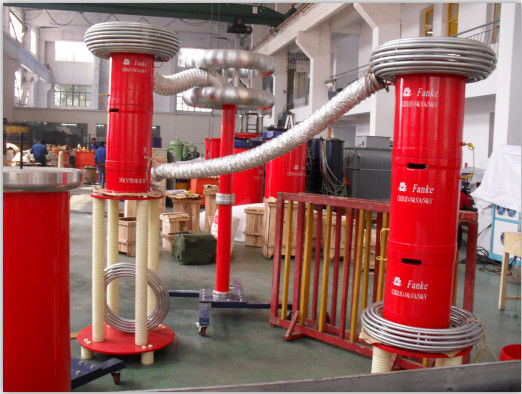

Équipement d'essai de câble de HT de 35KV 132KV pour l'essai de tension de tenue à C.A.

Équipement d'essai de câble de HT de 35KV /132KV 30-300Hz, ensemble résonnant d'essai de tension de tenue

Caractéristiques
1. Cet équipement de tension de tenue a le petit système de test de volume, léger et portatif.
2. L'alimentation d'énergie adopte l'alimentation de l'énergie 220V monophasée ou l'alimentation de l'énergie 380V simple, qui est commode pour la collection sur place de puissance.
3. Le réacteur adopte le versement époxyde sec, qui est beau et fiable, approprié à toutes sortes de câbles.
4. équipez de la basse technologie brevetée harmonique, norme internationale plus humblement que de 5% et protéger le transformateur principal, le générateur et tout autre équipement contre des dommages harmoniques à haute tension.
5. équipez de la fonction de surveiller la valeur de crête selon la norme internationale, qui peut surveiller la forme d'onde d'essai à haute tension en temps réel.
6. facile à l'opération, grand écran de LED.
7. Avec sa propres imprimante micro, copie et essais de sauvegarde à tout moment.

Application :
système résonnant de fréquence variable de câble
Équipement de test de tension de tenue de fréquence de générateur ;
Système de test de tension de tenue à C.A. de matériel électrique de sous-station

I. Product Usage :

Ce modèle CHX-810KVA/54KV, 135KV d'ensemble d'essai est conçu pour 35KV et 110KV l'essai sur place de tension de tenue à C.A. de câble de la classe XLPE avec la technologie de circuit résonnant variable de fréquence ; la tension d'essai la plus élevée est pas davantage que 54KV ou 135KV ; fréquence d'essai : 30-300Hz ; le coefficient d'utilisation est pas davantage que 60mints. il peut aider des clients à réaliser l'essai préventif ou l'essai de passation sur l'essai de tension de tenue à C.A. pour des câbles 35KV à moins de 5km et de XLPE classe 132KV à moins de 1km.

La chaîne d'essai de l'ensemble est comme suivant :

1. 5km de câble 35kV/300mm2, ont examiné la capacité ≤0.97uF, la fréquence 30-300Hz, la tension 52kV, le temps 60min d'essai d'essai d'essai.

2, 1kilomètrede câble 132kV/630mm2, ont examiné le ≤ 0.201uF, la fréquence 30-300Hz, la tension 128kV, le temps 60min de capacité d'essai d'essai d'essai.

II. données techniques générales

1. Capacité évaluée : 810kVA ;
2. Puissance d'entrée : 380V la tension triphasée, fréquence est 50Hz ;
3. Tension évaluée : 54kV ; 135kV ;
4. Courant évalué : 15A ; 6A ;
5. Fréquence fonctionnante : 30-300Hz ;
6. Forme d'onde de sortie de dispositif : onde sinusoïdale
7. Taux de déformation de forme d'onde : ≤ 1% de taux de déformation de forme d'onde de tension de sortie ;
8. Temps de travail : 60min continu permis sous la charge évaluée ; surpression 1,1 fois 1 minute ;
9. Hausse de la température : hausse ≤65K de la température après fonctionnement continu pendant 60 minutes sous la charge évaluée ;
10. Facteur de qualité : dispositif lui-même Q≥30 (f=45Hz) ;
11. Fonction de protection : Protection d'étincelle de rupture de produit de surintensité, de surtension et d'essai pour le produit examiné (voyez la section variable d'alimentation d'énergie de fréquence pour des détails) ;
12. Exactitude de mesure : valeur efficace 1,5 de système ;

III. composantes principales :
