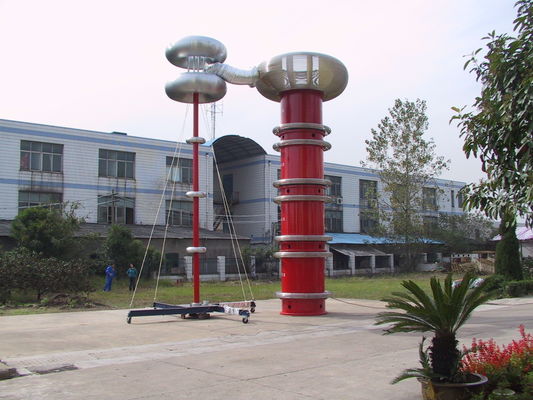

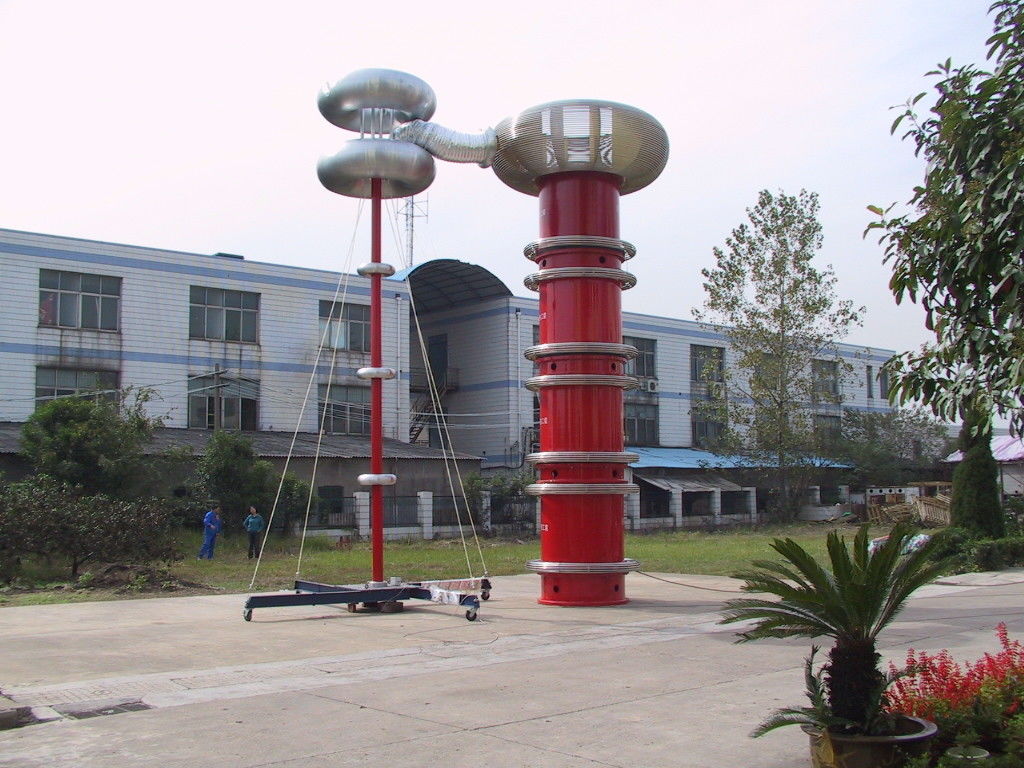

essai de résonance de série de 900kV 4500kVA réglé avec le visuel à grand écran

Table de relation d'utilisation d'équipement pendant l'essai

2, paramètres techniques principaux d'équipement
Indicateurs techniques de système
Puissance d'entrée fonctionnante évaluée : 380V±10% (triphasé) ; 50Hz
De puissance de sortie évalué de l'alimentation d'énergie variable de fréquence : 400kW
Capacité de sortie évaluée : 4500kVA
Tension de sortie évaluée : 900kV
Nombre de phase de sortie : monophasé
Chaîne réglable de fréquence : 20Hz~400Hz, quand la fréquence est ajustée dans la marge réglée, la tension est sortie constante
Pouvoir séparateur d'en fréquence de sortie : 0.01Hz
Instabilité de fréquence de sortie : ≤0.05%
La forme d'onde de tension de sortie est une onde sinusoïdale : taux ≤1.0% de déformation de forme d'onde
Temps de fonctionnement : fonctionnement 60min continu sous la capacité évaluée
Niveau d'isolation : tension de tenue pour 1 minute au-dessous de 1,1 fois la tension évaluée
Facteur de qualité : Q>60 (f=30Hz)
Capacité variable d'alimentation d'énergie de fréquence : 400kW (amplificateur linéaire va-et-vient)

3, fonctions principales du système :
1) l'alimentation d'énergie variable de fréquence adopte un circuit linéaire d'amplificateur de puissance, qui a un résultat parfait d'onde sinusoïdale et une basse déformation de forme d'onde
2) avec la fonction automatique d'ajustement de stabilisation de tension
3) sûr et fiable. Un grand choix de protections sont intégrées dans ce dispositif, y compris : protection de panne de décharge, surtension, protection d'arrangement de surintensité, protection de court-circuit de sortie, protection de botte, protection de circuit d'amplificateur de bras de pont, protection de courbe de puissance, etc. zéro. Quand n'importe quel genre de protection apparaît, le dispositif bloque immédiatement la sortie de tension d'essai et a découpé l'alimentation d'énergie principale de circuit pour assurer la sécurité du personnel d'essai, du produit examiné et du système de test
4) le signal à haute tension de mesure est transmis par la fibre optique pour isoler complètement les circuits à haute tension et de basse tension
5) deux modes de contrôle : automatique/manuel
6) 320*240 pointillent l'affichage à cristaux liquides et les souris tournantes multiples fournissent une interface homme-machine amicale, une opération facile et rapide et un câblage, et vraiment « juste pour le regarder »
7) affichage synchrone de tension, de courant et de fréquence
8) la fréquence de sortie est sans interruption réglable dans la marge de 20-300Hz
9) la tension de sortie est sans interruption réglable dans la marge de 0~350V
10) avec la fonction d'essai de tension de tenue de résonance
11) Avec la fonction automatique de recherche de fréquence de résonance, des bandes de fréquence automatiques multiples de balayage de fréquences peuvent être placées

4, fonction d'affichage de système :
1) avec un visuel à grand écran, il peut indiquer : tension de sortie, courant de sortie, fréquence, température ambiante, température de l'air de débouché, forme d'onde variable de tension de sortie d'alimentation d'énergie de fréquence, date et temps, temps de compte à rebours, information de défaut, etc. ;
2) il a la fonction de placer des paramètres d'essai tels que la tension et le temps d'essai ;

5, d'autres caractéristiques du produit :
1) l'équipement rempli d'huile dans le dispositif ne coule pas l'huile.
2) toutes les coquilles en métal dans le dispositif sont traitement antirouille et anti-corrosif, et le revêtement est uniforme et beau. Les composantes principales ont des plaques signalétiques d'acier inoxydable et des signes terminaux.
3) le dispositif peut être stocké, assemblé et démonté à l'intérieur et dehors ; la fonction de protection est complète. Le fabricant garantit que l'équipement de contrôle, transformateurs, réacteurs, etc. du dispositif sont à 1,1 fois la tension évaluée, et si les étincelles de rupture latérales à haute tension d'échantillon à la terre pendant l'essai, il ne causeront pas le dommage corporel et l'équipement de test ne causeront pas la contrainte mécanique et thermique néfaste. La représentation électrique est endommagée ou endommagée.
4) pièce de l'équipement a une plaque signalétique qui se conforme à la norme nationale, les mots et les symboles sont clairs et durables, et la plaque signalétique est clairement évidente quand l'équipement est en fonctionnement le fonctionnement normal.
