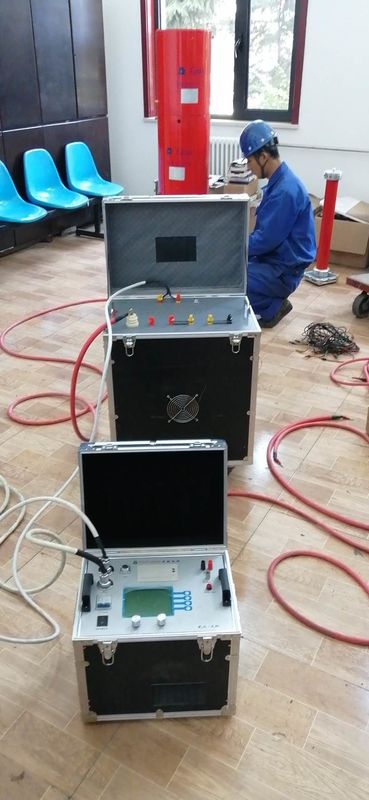

Système de test résonnant de série de la protection 380V 400kVA de surintensité

Dispositif d'essai de résonance de série

1. Sujet
1. 10kV/300mm2 essai de tension de tenue à C.A. du câble 3km, capacité ≤1.1265uF, fréquence 30-300Hz, tension 22kV, temps d'essai d'essai d'essai 15 mn.
2. essai de tension de tenue à C.A. du transformateur 10kV/2500kVA principal, capacité ≤0.01uF, fréquence 45-65Hz, tension d'essai d'essai ne dépassant pas 28kV, temps 1min d'essai.
3. l'essai de tension de tenue à C.A. du commutateur 10kV, de la barre omnibus et de tout autre équipement de sous-station, la fréquence d'essai est 30-300Hz, la tension d'essai ne dépasse pas 42kV, et le temps d'essai est 1min.
4. 35kV/300mm2 essai de tension de tenue à C.A. du câble 2km, capacité ≤0.361uF, fréquence 30-300Hz, tension 52kV, temps 60min d'essai d'essai d'essai.
5. essai de tension de tenue à C.A. du transformateur 35kV/6300kVA principal, capacité ≤0.01uF, fréquence 45-65Hz, tension 68kV, temps 1min d'essai d'essai d'essai.
6. l'essai de tension de tenue à C.A. du mécanisme 35kV, du disjoncteur et de tout autre équipement de sous-station, la fréquence d'essai est 30-300Hz, la tension d'essai ne dépasse pas 95kV, et le temps d'essai est 1min.

    essai de tension de tenue à C.A. du disjoncteur 7.220kV, fréquence 30-300Hz, tension 368kV, temps 1min d'essai d'essai d'essai.

2. Les paramètres et les fonctions techniques principaux du système
1. capacité évaluée : 400kVA ;
2. tension évaluée : 27kV ; 50kV ; 400kV ;
3. courant évalué : 2A ;
4. accordez le temps de travail continu : 60min a dessous évalué actuel ;
5. Le facteur de qualité du dispositif lui-même : Q≥30 (quand f=45Hz) ;
6. exactitude de mesure de système : valeur efficace 1,0 ;
7. puissance d'entrée : 50Hz ; 380V triphasé
8. fréquence fonctionnante d'alimentation d'énergie variable de fréquence : 40-300Hz ;
9. pouvoir séparateur d'en fréquence : 0.1Hz ;
10. instabilité de fréquence : ≤0.1% ;
11. Il a la protection de surintensité, de surtension et d'étincelle de rupture pour le produit examiné ;
12. Température ambiante : -150C -40 0C, hygrométrie : ≤90%RH, mètres de l'altitude ≤2000.

3. Sélection et détermination des paramètres de système
Le réacteur simple de section est 54kVA/27kV/2A/50H, un total de vérification de quatre sections :
1) pour un câble de 10kV/300mm2/3km, la capacité est 1.1265μF, la tension d'essai est 22KV, et quatre réacteurs sont utilisés en parallèle. Actuellement, l'inductance du réacteur est 12.5H, puis :
Fréquence d'essai : f=1/2π√LC=42.41Hz
Courant d'essai : I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2) l'essai principal de tension de tenue à C.A. du transformateur 10kV/2500kVA, la capacité ne dépasse pas 0.01μF, la tension d'essai est 28kV, le réacteur est relié en série à deux sections, l'inductance est 113H, puis :
Fréquence d'essai : f=1/2π√LC=149.72Hz
Courant d'essai : I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A

       3) L'essai de tension de tenue à C.A. du commutateur 10kV, de la barre omnibus et de tout autre équipement de sous-station, la fréquence d'essai est 30-300Hz, la capacité ne dépasse pas 0.015μF, la tension d'essai ne dépasse pas 42kV, le réacteur adopte deux séries de connexion, l'inductance est 113H, puis :
Fréquence d'essai : f=1/2π√LC=122.25Hz
Courant d'essai : I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4) pour le câble de 35kV/300mm2/2km, la capacité est 0.361μF, la tension d'essai est 52KV, et deux réacteurs sont utilisés en série et deux parallèles. Actuellement, l'inductance du réacteur est 56.5H, puis :
Fréquence d'essai : f=1/2π√LC=35.24Hz
Courant d'essai : I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5) l'essai principal de tension de tenue à C.A. du transformateur 35kV/6300kVA, la capacité ne dépasse pas 0.01μF, la tension d'essai est 68kV, le réacteur est relié en série à quatre sections et l'inductance est 240H, puis :
Fréquence d'essai : f=1/2π√LC=83.88Hz
Courant d'essai : I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
6) le commutateur 35kV, le disjoncteur, l'essai de tension de tenue à C.A. etc., la tension d'essai est 95kV, le réacteur est relié en série à quatre sections et l'inductance est 240H, puis :
Fréquence d'essai : f=1/2π√LC=83.88Hz
Courant d'essai : I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7) l'essai de tension de tenue à C.A. 220kV des commutateurs, disjoncteurs, etc., la capacité ne dépasse pas 5000pF, la tension d'essai est 368kV, le réacteur est 50kVA/50kV/100H huit séries en série, l'inductance est 960H, puis :
Fréquence d'essai : f=1/2π√LC=72.64Hz
Courant d'essai : I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
