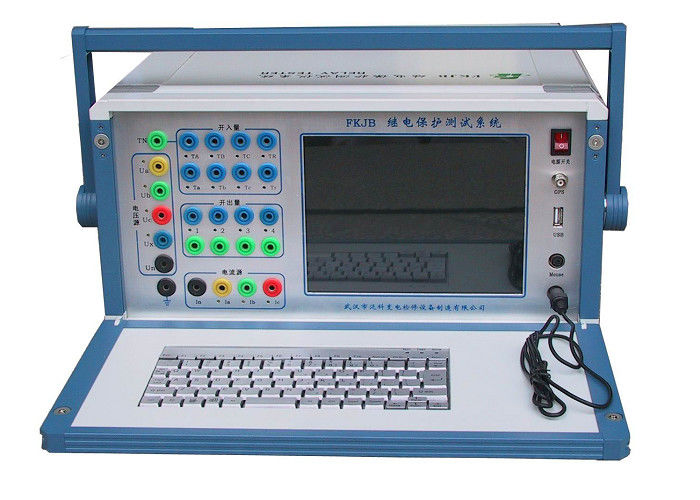

4U3I Canaux de sortie, ensemble de test de relais de sortie / kit de test de haute précision 0 ~ 1000Hz
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Utilisation: | Tous les knids de l'essai de calibrage de relais | de sortie: | 4U3I creuse des rigoles la sortie |
|---|---|---|---|
| Source actuelle: | 3*30A | Source de tension: | 4*120V |
| Examinez l'exactitude: | Aucun moins de 0,2% | Fréquence de sortie: | 0~1000Hz |
| Surligner: | kit de test de relais,équipement de test de relais de protection |
||
Kit de test de relais de protection, analyseur de relais 4U3I, testeur de calibrage de relais, testeur de relais protecteur
I. Description technique
La carte de commande principale est l’architecture DSP + FPGA, sortie DAC 16 bits, génère une onde sinusoïdale haute densité de 2000 points par cercle en onde fondamentale, ce qui améliore considérablement la qualité de l’onde et la précision de l’instrument de test.
Interface d'exploitation Windows XP classique, interface homme-machine conviviale, facile et rapide à utiliser; Ordinateur de contrôle industriel intégré hautes performances et résolution de 8,4 pouces de l’affichage en vraies couleurs TFT 800 × 600 fournissant des informations visuelles détaillées, incluant les conditions de travail actuelles et toutes sortes d’informations d’aide.
Le logiciel avec fonction d'auto-étalonnage, qui évite d'étalonner la précision en ajustant les relais après l'ouverture du boîtier, améliore considérablement la stabilité de la précision.
II. Fonction et caractéristiques
- Interface utilisateur Windows classique, interface conviviale, opération facile;
- Ordinateur industriel hautes performances PC104 intégré et grand écran LCD TFT couleur haute résolution de 8,4 ". Il peut fournir une riche information visuelle, notamment les conditions de fonctionnement de l'équipement, les conseils relatifs à l'étape suivante et toutes sortes d'informations d'aide;
- Equipé d'un clavier standard ultra-mince 101 et d'une souris optique, vous pouvez le faire fonctionner de la même manière qu'un PC ordinaire.
- Doté d'une interface USB externe pour un accès facile aux données et à la maintenance logicielle;
- Terminer tous les projets sans autre périphérique externe avec affichage et enregistrement automatiques des données de test et finalisation du dessin des courbes vectorielles et caractéristiques;
- La vague est de haute précision et de bonne linéarité grâce au convertisseur N / A 16 bits hautes performances; de plus, il a une bonne réponse transitoire et de bonnes caractéristiques amplitude-fréquence. Dans toute la plage de mesure, il peut garantir une forme d'onde de précision.
- Un algorithme unique rend la forme d'onde précise et garantit que le signal est une onde sinusoïdale pure.
- Tension alternative de sortie directe, courant alternatif, tension continue, courant continu, phase variable et fréquence variable;
- Sauf les traditionnels Ua, Ub, Uc, Ia, Ib, Ic, il existe également une quatrième tension de sortie Ux. Ux peut être utilisé pour une variété de fonctions, telles que la sortie de divers 3U0, la tension de la ligne de sortie lors des tests de protection de ligne, etc.
- Alimentation CC auxiliaire réglable 110V / 220V, courant de sortie maximal jusqu'à 1A, la tension peut être réglée entre 80% et 100%, et peut être utilisée comme source d'alimentation CC pour le dispositif et le circuit et pour 80% de la tension d'essai;
- C'est avec 8 entrées et 4 ouvertes dans l'air du nombre de contacts de sortie. L'interface d'entrée peut s'adapter automatiquement à la fois au passif (contact pneumatique) et à l'actif, et peut automatiquement s'adapter à l'entrée active de la polarité. Il peut fonctionner normalement dans la plage de tension d'entrée de ± 250V.
- Erreur de déclenchement de la synchronisation GPS inférieure à 50 μS
- Il peut compléter la vérification complexe, analyser et tester toutes sortes de valeurs de protection et de fautes de lecture. Il peut également enregistrer en temps réel des données, afficher des vecteurs, imprimer des rapports, etc.
- Structure de châssis bien conçue, petite taille, bonne dissipation thermique. Avec une protection complète et fiable, un diagnostic de panne et une fonction de verrouillage automatique;
III. Index technique:
Source de courant 1.AC
| Max.current output | 3 × 30A / phase | Résolution | 1 mA |
| 90A / 3-ph en parallèle | Tension et temps de chute | ≤200µS | |
| Max. puissance de sortie | 450 VA / phase, 900 VA / 3-ph en parallèle | Caractéristique amplitude-fréquence | Amplitude de variation ≤ ± 0,5% dans les 25 25 1000 Hz |
| Courant de sortie, amplitude, fréquence et phase de chaque phase | Réglable indépendamment | Temps de sortie | Sortie continue dans les limites de 0 ～ 10A; Le temps continu est supérieur à 60S entre 10A et 20A; Temps continu est plus que 10S dans ＞ 20A |
| Précision de sortie | ± 0,2% ± 0,02% de la plage complète dans les limites de 0,2 A à 30 A |
Un séjour sans faille
Source de tension 2.AC
| Max. tension de sortie | 4 × 120V / phase | Résolution | 1 mV |
| Max. puissance de la tension de sortie | 60 VA / phase | Tension et temps de chute | ≤120µS |
| Amplitude de sortie, fréquence et phase de chaque phase | Réglable indépendamment | Caractéristique amplitude-fréquence | Amplitude de variation ≤ ± 0,5% dans les 25 ～ 1000 Hz |
| Précision de sortie | ± 0,1% ± 0,02% de la plage complète dans 2 ～ 120V | ||
Source de tension 3.DC
| Tension de sortie | 0 ～ 300V (± 150V) | Résolution | 1 mV |
| Précision | 0,5% | Max. puissance de sortie | 100 VA |
4. Source DC auxiliaire
| Gamme de tension | 110V ou 80 100 de 220V | Sortie de courant continu réglable de 110V ou 220V |
| Max. puissance de sortie | 100 VA |
Angle 5.Phase
| Intervalle | 0 ° 360 ° | Résolution | 1 ° |
| Précision | ± 1 ° |
6. Fréquence
| Intervalle | 25 ～ 1000 Hz | Synchronisme | ≤10μS |
| Précision | À 25 ～ 65 Hz, déviation absolue≤0,001 Hz À 65 ～ 450 Hz, déviation absolue≤0.01 Hz ； À 450 ～ 1000 Hz, écart absolu ≤ 0,1 Hz | Superposition toute harmonique de deux à neuf. | |
7. Entrée
| Impédance d'entrée | ≥10KΩ | Précision de chronométrage | ≤1 mS quand moins de 1S |
| Résolution | 0,1 mS | Point de connexion | Lorsque la tension d'entrée est dans les limites de 0 ～ ± 5V, il est court-circuité. Lorsque la tension d'entrée est comprise entre + 15V V + 250V ou -15V -250V, le contact de repos est ouvert. |
| Entrée de contact à 8 contacts indépendants | |||
Déclencheur 8.GPS
| Capacitance | 250V DC, 0.5A 250V AC, 0.5A | Déclencheur GPS | erreur: ≤50μS |
| 4 paires de sortie de contact de commutation programmable | |||
9.Power source
| Entrée de tension alternative | Valeur nominale: 220V V 20% + 15% Valeur de référence: 220V ± 2% | Fréquence de courant alternatif | Valeur nominale: 50 Hz － 4% + 2% Valeur de référence: 50 Hz ± 1% |
| La puissance d'entrée | ≤1000 VA ； (≥10S) ≤2000 VA: pour un temps court |
10.Dimensions et conditions d'utilisation
| Dimensions | 390 × 190 × 360 (W × H × P mm) | Conditions d'utilisation | T: －5 + 45 HR: ≤90% Pression atmosphérique: 80 110 kPa |
| Poids | Environ 19 kg |
V. Conditions de travail
- Température ambiante: -5 degrés centigrades — 50 degrés centigrades
- Humidité relative de l'air: pas plus de 90% (25 degrés centigrades)
- Le site d'utilisation: intérieur ou extérieur par beau temps
