Outil automobile d'appareil de contrôle de relais, appareil de contrôle 11 ~ 15V de batterie de voiture de 12v

Appareil de contrôle des véhicules à moteur électronique, contrôleur automatique de batterie de voiture 12V

I .Description

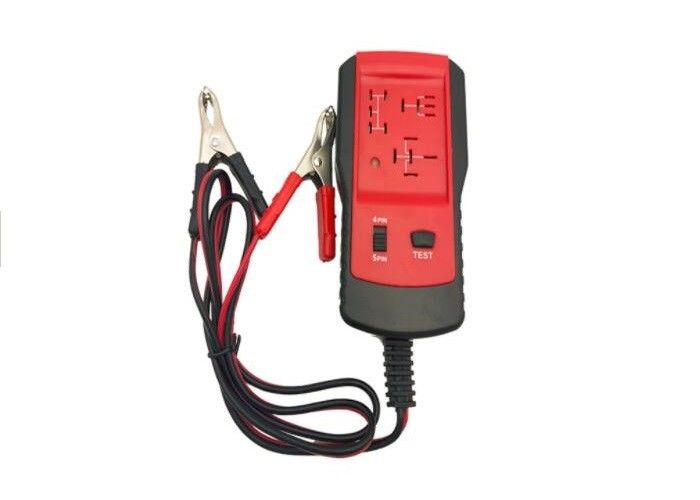

AE100 est un testeur rapide de relais qui vous donne une indication de la santé générale et du fonctionnement des relais automobiles les plus courants. Le testeur vérifiera le bon fonctionnement des contacts du relais en connectant la batterie de la voiture (11V - 15V) à la bobine du relais. Le testeur surveillera la configuration des broches, le temps nécessaire pour fermer et ouvrir les contacts, la cohérence du relais lors de chaque session de test. Le testeur allumera la LED VERTE si tout est réussi pendant la session de test, sinon allume la LED ROUGE.

II. Mode d'emploi

1. Connectez les câbles d’alimentation à la batterie du véhicule - pince crocodile noire sur borne négative, pince crocodile rouge sur borne positive.
2. Le testeur est mis sous tension lorsque le voyant s'allume en ROUGE. Vérifiez le relais avant de brancher le testeur. S'il s'agit d'un relais à 4 broches, sélectionnez «4 broches» sur le testeur. S'il s'agit d'un relais à 5 broches, sélectionnez «5 broches» sur le testeur.
3. Branchez le relais dans l'une des trois prises .-- Appuyez sur le bouton “Test”.
4. Le testeur vérifiera la configuration des broches du relais inconnu. Le testeur allumera la LED ROUGE si le relais inconnu n’est pas identique à la plupart des relais automobiles courants ou si la broche du relais inconnu est détruite.
5. Le testeur ouvrira et fermera le relais 10 fois pour tester le temps nécessaire à la fermeture et à l'ouverture des contacts si la configuration des broches du relais est correcte. Le testeur allumera la LED ROUGE immédiatement si le temps est prolongé.
6. Le testeur vérifiera la cohérence du relais après avoir testé le temps nécessaire pour que les contacts soient fermés et ouverts 10 fois. Le testeur allumera la LED VERTE si le test est réussi, sinon allume la LED ROUGE.
7. Débranchez les câbles d'alimentation de la batterie de la voiture et retirez le relais du testeur.

III. Emballage inclus

1 x testeur de relais automobile
1 x manuel d'utilisation
