Équipement de test de résistance d'isolation de fréquence de puissance / équipement de test de résistance à la terre

Équipement de test de résistance de masse de fréquence de puissance, grande injection de courant, ensemble de test de résistance de mise à la terre de sous-station

I. Introduction du produit:

Le réseau de mise à la terre des centrales et des sous-stations est l’un des principaux moyens d’assurer la sécurité des personnes et le bon fonctionnement des équipements électriques; la taille de la résistance à la terre de la grille de mise à la terre est un indicateur important pour mesurer la mise à la terre. Par conséquent, notre appareil est conçu et fabriqué pour répondre aux exigences des "directives de mesure des paramètres caractéristiques de mise à la terre-fréquence" du ministère de l'Énergie.

L'équipement de test de résistance à la terre de la fréquence d'alimentation de la série DZC est un ensemble de test d'injection de courant à la fréquence et à la grande intensité pour la mesure de la résistance à la terre.

II. Caractéristiques principales et données techniques

1. Le grand courant injecte avec la fréquence de puissance, assure la précision de test pour mesurer la résistance de mise à la terre de samller

2: Méthode de test: méthode à 4 fils, méthode à 3 fils et méthode simple à 2 lignes

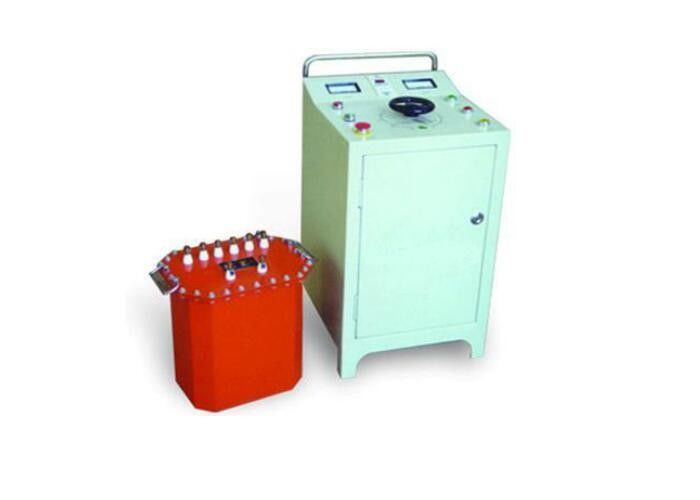

3: L'appareil comprend une console et un transformateur, et la manipulation, le câblage et l'utilisation sont extrêmement faciles.

4: Le courant de sortie est supérieur à 30 A (40 A - 60 A en général), ce qui améliore la précision.

5. Lisez attentivement les valeurs de tension et de courant en connectant la tension et le courant numériques externes.

6.Le dispositif peut également être utilisé pour mesurer les paramètres de lignes.

7. Sortie de tension supérieure: 0 ~ 1000V ou 0-500V

8. Plage de test de résistance de soudure: 0 ~ 300 Ω

9. Spécial pour la mesure de la résistance de mise à la terre du poste avec une perte d'impédance plus élevée.

10. fréquence de test: 50Hz ou 60Hz

III. Modèle optionnel

• DZC-20KVA / 1KV: sortie 20A / 1000V
• DZC-30KVA / 1KV: sortie 30A / 1000V
• DZC-50KVA / 1KV: sortie 50A / 1000V
• DZC-20KVA / 0.5KV: sortie 20A / 500V
• DZC-30KVA / 0.5KV: sortie 30A / 500V
• DZC-50KVA / 0.5KV: sortie 50A / 500V
