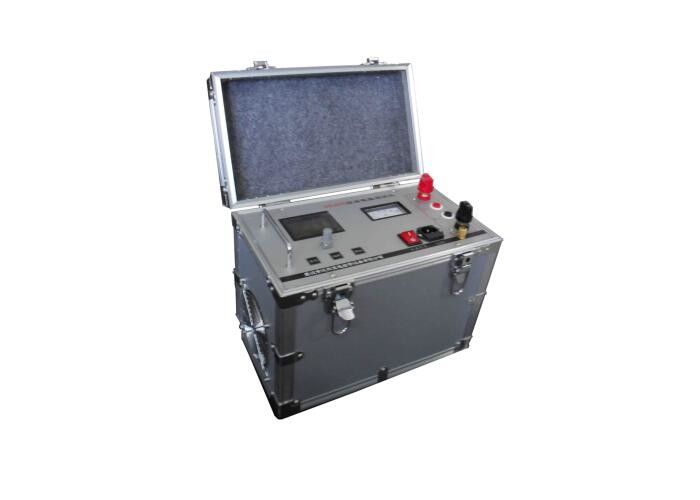

Testeur de résistance de contact de disjoncteur, testeur de résistance de boucle de commutation, courant de test 200A

I. Description des produits et pourquoi utiliser le testeur

Les performances de conductivité du circuit conducteur du disjoncteur (ci-après abrégé en commutateur) jouent un rôle important dans la sécurité du fonctionnement du commutateur. Les performances de conductivité peuvent être reflétées par la résistance du circuit conducteur. Par conséquent, il est spécifié dans les normes CEI et par le fabricant que la résistance du circuit de mesure doit être mesurée et que des indices clairs sont spécifiés pour la résistance de circuit du commutateur de type différent. Le pont électrique à double bras est généralement appliqué dans le passé. Étant donné que la tension et le courant du pont électrique sont très faibles, la distribution des données de test est excellente en cas d'impureté entre le contact mobile et le contact statique du commutateur ou en cas d'oxydation de surface, etc. Les performances anti-interférences du pont électrique en même temps. Et il est spécifié dans les documents GB50150-91 et DL / T 596-1996 que «la méthode de pression continue doit être appliquée» et que «le courant n'est pas inférieur à 100 A». Cet instrument est largement utilisé pour mesurer la résistance de contact, la résistance de circuit de divers appareils et commutateurs électriques ainsi que la résistance de contact de câbles et de fils, ainsi que le cordon de soudure, fabriqués par la société Fanke afin de répondre aux exigences de la spécification. le testeur de résistance de contact KDC-200A est donc utilisé aux fins de la mesure ci-dessus.

II. Caractéristiques

• Le courant d’essai est excellent, ce qui est tout à fait conforme aux exigences des normes nationales applicables en matière d’essai de la résistance de contact.
• La tension de sortie est élevée, le champ de mesure est large et peut atteindre 100 mΩ.
• Le courant de test provient de l'alimentation à courant constant de type à commutation 200A avec une grande précision, il n'est pas nécessaire de procéder à un réglage artificiel, le test est rapide et précis.
• Une méthode de câblage à quatre bornes est appliquée, ce qui exclut effectivement l’influence de la résistance du fil d’essai sur le résultat de l’essai.
• La vitesse de test est rapide, les données sont affichées en environ 3 secondes.
• Il peut fonctionner continuellement à long terme, il est équipé du circuit de protection contre la surchauffe, l'instrument est fiable et stable.
• Le fonctionnement est simple, le poids est léger, ce qui est applicable au fonctionnement sur le terrain.

III. Paramètres techniques

1. Courant d'essai: 50A, 100A et 200A (type 100A, pas de décalage de 200A)

2. Portée de mesure: décalage 50A 0 ～ 100 mΩ

Décalage de 100A 0 ～ 50 mΩ

Décalage 200A 0 ～ 20 mΩ

3. Résolution minimale: 0.01μΩ

4. Précision: 0.5% ± 0.2µΩ

5. Tension de sortie: DC 10V

6. Manière fonctionnante: 100A et 50A continus, 200A pour une minute

7. Alimentation: AC220V ± 10 50Hz

8. Puissance de consommation: ≤2000W

9. Température d'application: -20 40 ℃

10. Humidité relative: ≤80%, pas de rosée

11. Poids: 8,5 kg

12. Volume: 360mm × 235mm × 270mm

IV Complétude des instruments
