Description de produit détaillée
Examinez le principe: Circuit résonnant de fréquence variable Examinez l'article: Essai de tension de tenue à C.A. sous 22KV, 52KV
Max.Capacity: 405KVA Max. Tension: 27KV, 54KV
Caractéristique de conception: Type portatif, poids d'une seule pièce, spéciaux plus légers pour l'installation et l'essai sur plac Composant :: Source d'énergie de V/F, transformateur d'excitation, réacteur modulaire plus léger d'essai, et divi
Examinez la fréquence: 30-300HZ coefficient d'utilisation: 60 menthes
Examinez l'exactitude: Aucun moins de 1,5% Forme d'onde de production: Bonne onde sinusoïdale
Examinez la longueur du câble: 7km de câble 10KV, 3km de classe 35KV Norme d'essai: 60060-1:2010 du CEI ; 62271-203:2011 du CEI pour les GIS, 60840:2011 du CEI pour le câble de XLPE ;
Surligner:

ensemble résonnant d'essai

,

essai à haute tension des appareillages électriques

Ensemble résonnant d'essai de tension de tenue de fréquence variable portative, pour l'essai du câble 10KV et 35KV



I. Product Usage :


Ce modèle réglé CHX-405KVA/27KV, 54KV d'essai est conçu pour 10KV et 35KV l'essai sur place de tension de tenue à C.A. de câble de la classe XLPE avec la technologie de circuit résonnant variable de fréquence ; la tension d'essai la plus élevée n'est pas plus que 22KV ou 52KV ; fréquence d'essai : 30-300Hz ; le coefficient d'utilisation n'est pas plus que 60mints. il peut aider des clients à réaliser l'essai préventif ou l'essai de passation sur l'essai de tension de tenue à C.A. pour des câbles 35KV à moins de 3km et de XLPE classe 10KV à moins de 7km.

La chaîne d'essai de l'ensemble est comme suivant :

1. 3km de câble 35kV/300mm2, capacité examinée ≤0.5835uF, fréquence 30-300Hz, tension 52kV, temps 60min d'essai d'essai d'essai.

2, 7kilomètres 10kV/300mm2 de câble, ≤ examiné 2.62uF, fréquence 30-300Hz, tension 22kV, temps 5min de capacité d'essai d'essai d'essai.





II. données techniques générales



  1. Capacité évaluée : 405kVA ;
  2. Puissance d'entrée : 380V la tension triphasée, fréquence est 50Hz ;
  3. Tension évaluée : 27kV ; 54kV ;
  4. Courant évalué : 15A ; 7.5A ;
  5. Fréquence fonctionnante : 30-300Hz ;
  6. Forme d'onde de sortie de dispositif : onde sinusoïdale
  7. Taux de déformation de forme d'onde : ≤ 1% de taux de déformation de forme d'onde de tension de sortie ;
  8. Temps de travail : 60min continu permis sous la charge évaluée ; surpression 1,1 fois 1 minute ;
  9. Hausse de la température : hausse ≤65K de la température après fonctionnement continu pendant 60 minutes sous la charge évaluée ;
  10. Facteur de qualité : dispositif lui-même Q≥30 (f=45Hz) ;
  11. Fonction de protection : Protection d'étincelle de rupture de produit de surintensité, de surtension et d'essai pour le produit examiné (voyez la section variable d'alimentation d'énergie de fréquence pour des détails) ;
  12. Exactitude de mesure : valeur efficace 1,5 de système ;


III. composantes principales :



SN Nom des composants Type et spécifications Quantité. Chaque poids Chaque dimension
1 Puissance variable de fréquence FKVF-30kW/380V 1piece 35kgs 480*480*520mm
2 Transformateur d'excitation CQSB (J) - 25kVA/1.5KV, 3KV 1piece 80kgs 550*550*580mm

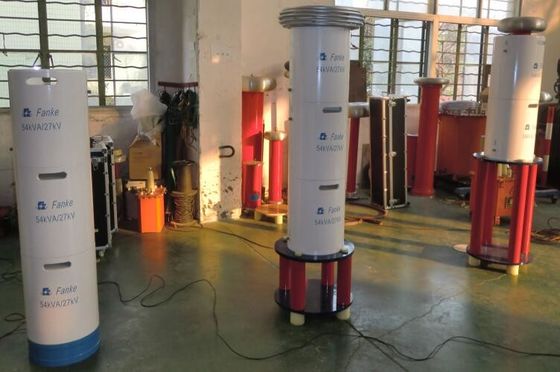

3 Réacteur résonnant d'essai de HT CHX (kf) - 67.5kVA/27kV/50H 10pieces 65kgs D480*H520mm
4 Diviseur capacitif TRF-60kV/3000pF 1set 10kgs D150*H650mm
5 Accessoires spéciaux d'essai   1set














IV. principe d'essai :
10KV et 35KV câblent la machine d'essai, équipement d'essai à haute tension à C.A. 0

VF : Source d'énergie variable de fréquence T : Transformateur d'excitation
L : Examinez le réacteur CX : Équipement examiné MOA1 : Parafoudre
C1, C2 : Diviseur de tension (C1 est le bras à haute tension, C2 est bras de basse tension)


V. Main Measuring et panneau de logiciel de gestion :
10KV et 35KV câblent la machine d'essai, équipement d'essai à haute tension à C.A. 1
 Note : C'est le panneau de logiciel avant essai de début pour l'arrangement de paramètre





VI.Accessories

  • Boîte accessoire pour des accessoires de stockage
  • Câbles d'entrée de source d'énergie
  • Câbles de sortie de source d'énergie
  • Câbles de sortie de transformateur passionnant
  • Câbles de masse de système
  • Câbles parallèles du réacteur
  • Câbles de mesure de HT (les câbles de sortie de signal du diviseur de tension)
  • Câbles de sortie de HT (réacteur à diviser, diviseur à l'objet d'essai)
  • Un rapport des essais finaux, un certificat de qualité, un manuel d'utilisation et un bordereau d'expédition sont offerts.


VII. L'autre modèle facultatif



1. Pour l'essai sur place de GIS

Modèle Tension évaluée Courant de sortie évalué Capacité de sortie évaluée

Application

(De commencer 45Hz)

CHX-135KVA/135KV 27KV*5 1A 135KVA Pour 72.5KV et au-dessous des GIS
CHX-270KVA/135KV 27KV*5 1A 135KVA Pour 72.5KV et au-dessous des GIS
CHX-216KVA/216KV 27KV*8 1A 216KVA Pour 123KV et au-dessous des GIS
CHX-270KVA/270KV 27KV*10 1A 270KVA Pour 145KV et au-dessous des GIS
CHX-275KVA/275KV 275KV 2A 275KVA Pour 170KV et au-dessous des GIS
L'exigence spéciale peut être prévue par ordre





2. Pour l'essai sur place de câble de 45KV XLPE

Modèle Tension évaluée Courant de sortie évalué Capacité de sortie évaluée Application maximum
CHX-108/54 54KV 2A 108KVA 45kV cable≤1km
CHX-216/54 54KV 4A 216KVA 45kV cable≤2km
CHX-324/54 54KV 6A 324KVA 45kV cable≤3km
CHX-432/54 54KV 8A 432KVA 45kV cable≤4km
CHX-540/54 54KV 10A 540KVA 45kV cable≤5km
CHX-1080/54 54KV 20A 1080KVA 45kV cable≤10km
L'exigence spéciale peut être prévue par ordre



3. Pour l'essai sur place de câble de 66KV XLPE

Modèle Tension évaluée Courant de sortie évalué Capacité de sortie évaluée Application maximum
CHX-160/80 80KV 2A 160KVA 66kV cable≤0.5km
CHX-320/80 80KV 4A 320KVA 66kV cable≤1km
CHX-640/80 80KV 8A 640KVA 66kV cable≤2km
CHX-960/80 80KV 12A 960KVA 66kV cable≤3km
CHX-1280/80 80KV 16A 1280KVA 66kV cable≤4km
CHX-1600/80 80KV 20A 1600KVA 66kV cable≤5km
CHX-3200/80 80KV 40A 3200KVA 66kV cable≤10km
CHX-9600/80 80KV 120A 9600KVA 66kV cable≤20km
L'exigence spéciale peut être prévue par ordre







VIII. Table standard sur place d'essai d'isolation de 60840:2011 du CEI pour le câble de XLPE

10KV et 35KV câblent la machine d'essai, équipement d'essai à haute tension à C.A. 2
