Long équipement 3000KVA ou capacité d'essai de câble d'essai de câble de la haute tension XLPE / hv
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Examinez le principe: | Circuit résonnant de fréquence variable | Utilisation: | Essai de tension de tenue à C.A. pour le câble ou les GIS de HT |
|---|---|---|---|
| Max.Capacity: | 3000KVA ou OEM | Max.Voltage: | 150KV ou OEM |
| Examinez la fréquence: | 20-300Hz | coefficient d'utilisation: | 60 menthes ou OEM |
| Examinez l'exactitude: | Aucun moins de 1,5% | Special pour: | Essai sur place pour le long câble et les GIS de HT XLPE |
| Norme d'essai: | 60060-1:2010 du CEI ; Le 60840:2011 du CEI et le 62067:2011 du CEI pour XLPE câblent | ||
| Surligner: | système de test résonnant haute tension,test de haute tension des équipements électriques |
||

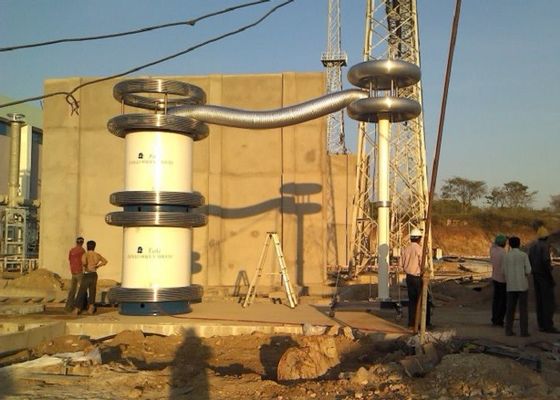

Réacteur d'essai résonnant de tension de tenue résonnante de fréquence variable pour le long câble de la haute tension XLPE
I. Application:
Le réacteur de test à haute tension est un amplificateur ou un amplificateur HV dans le circuit de tension de résonance résistant à fréquence variable, il a une grande capacité et une haute résistance pour une seule pièce avec une valeur de sortie supérieure. il est spécial pour le test du câble XLPE haute tension avec une plus longue distance.
La société Fanke peut terminer la conception et produire les marchandises en fonction de toutes sortes d'exigences du client. tels que le type de cylindre et le type de réservoir de fer.
Le réacteur de test peut être produit à 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV pour chaque tension nominale de pièce en fonction de la portée de l'objet testé ou du client. Le max. le courant nominal de chaque réacteur HT peut être compris entre 1 et 5A, 10A, 15A, 20A, 25A, 30A.
II. Tester le chiffre:
VF: Source d'alimentation à fréquence variable qui fait partie du contrôle et de la mesure dans le circuit de test.
T: Transformateur d'excitation fournissant la tension d'excitation pour le réacteur d'essai HT
L: Réacteur de test qui est une inductance résonante dans le circuit LC et produit la tension de test
Cx: équipement testé
MOA1: Le parafoudre fait partie de la protection sur le transformateur d'excitation
C1, C2: diviseur de tension (C1 est le bras haute tension, C2 est le bras basse tension) qui fait partie de la mesure de la tension HT
III. Données techniques générales:
- Mode de test du système: Série résonante à fréquence variable
- Modèle de système: OEM
- Alimentation d'entrée: 380 ± 10% (triphasé), 50Hz / 60Hz
- Nombre de réacteurs d'essai HT: OEM
- Capacité de sortie nominale: OEM
- Tension de sortie nominale: 150KV ou OEM
- Tension d'essai maximale: pas plus de 150KV, 300KV, 450KV
- Courant de sortie nominal: 25A max ou OEM
- Reg. Gamme de fréquences: 20Hz-300Hz
- Forme d'onde de tension de résonance de sortie: onde sinusoïdale
- THD de la forme d'onde de sortie: ≤1%
- Niveau d'isolation: Moins de 1,1 fois et en maintenant 1min, normal
- Cycle de service: 60 minutes en condition de travail sous-nominale actuelle;
- Facteur de qualité de l'ensemble de test lui-même: Q≥60
- Élévation de température: Moins de 65 K sous le courant nominal fonctionnant pendant 60 minutes;
- Niveau sonore: pas plus de 65dB
- Structure du réacteur: type immergé dans l'huile, type de cylindre en tube époxy ；
IV.Accessoires
- Anneaux corona nécessaires
- Câbles parallèles du réacteur
- Câbles de sortie HT (réacteur à diviser)
- Anneau corona pour réacteur d'essai
- Un rapport de test final, un certificat de qualité, un manuel d'utilisation et une liste de colisage sont proposés.
V. Modèle typique de réacteurs d'essai
1 Modèle optionnel pour test de tension de tenue sur site sur câble XLPE de classe 132KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-775KVA / 155KV | 155KV | 5A | 775KVA | Câble 132kV ≤1 km |
| CHX-1550KVA / 155KV | 155KV | 10A | 1550KVA | Câble 132kV ≤ 2 km |
| CHX-2325KVA / 155KV | 155KV | 15A | 2325KVA | Câble 132kV ≤3 km |
| CHX-3100KVA / 155KV | 155KV | 20A | 3100KVA | Câble 132kV ≤4 km |
| CHX-3875KVA / 155KV | 155KV | 25A | 3875KVA | Câble 132kV ≤5 km |
| CHX-7750KVA / 155KV | 155KV | 50A | 7750KVA | Câble 132kV ≤ 10 km |
| CHX-12400KVA / 155KV | 155KV | 80A | 12400KVA | Câble 132kV ≤ 16 km |
| CHX-15500KVA / 155KV | 155KV | 100A | 15500KVA | Câble 132kV ≤ 20 km |
| Une condition spéciale peut être faite par commande | ||||
Remarque: la tension du câble testé est de classe≤ 132 kV, 0,25uF / km
2 Modèle optionnel pour test de tension de tenue sur site sur câble XLPE de classe 230KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-2020KVA / 255KV | 255KV | 8A | 2020KVA | Câble 220 ~ 230kV ≤1 km |
| CHX-4080KVA / 255KV | 255KV | 16A | 4080KVA | 220 ~ 230kV cable≤2km |
| CHX-6120KVA / 255KV | 255KV | 24A | 6120KVA | Câble 220 ~ 230kV ≤3 km |
| CHX - 8160KVA / 255KV | 255KV | 32A | 8160KVA | Câble 220 ~ 230kV ≤4 km |
| CHX - 10200KVA / 255KV | 255KV | 40A | 10200KVA | 220 ~ 230kV cable≤5km |
| CHX - 20400KVA / 255KV | 255KV | 80A | 20400KVA | 220 ~ 230kV cable≤10km |
| CHX - 25500KVA / 255KV | 255KV | 100A | 25500KVA | 220 ~ 275kV cable≤12.5km |
| Une condition spéciale peut être faite par commande | ||||
Remarque: la tension du câble testé est de classe≤ 230 kV, 0,25uF / km
3 Modèle optionnel pour test de tension de tenue sur site sur câble XLPE de classe 330KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-3500KVA / 350KV | 350KV | 10A | 3500KVA | Câble 330kV ≤1 km |
| CHX-7000KVA / 350KV | 350KV | 20A | 7000KVA | Câble 330kV ≤2 km |
| CHX-10500KVA / 350KV | 350KV | 30A | 10500KVA | Câble 330kV ≤3 km |
| CHX-14000KVA / 350KV | 350KV | 40A | 14000KVA | Câble 330kV ≤4 km |
| CHX-21000KVA / 350KV | 350KV | 60A | 21000KVA | Câble 330kV ≤5 km |
| CHX-28000KVA / 350KV | 350KV | 80A | 28000KVA | Câble 330kV ≤ 10 km |
| Une condition spéciale peut être faite par commande | ||||
Remarque: la tension du câble testé est de classe≤ 330 kV, 0,25uF / km
4 Autre modèle en option pour le test de tension de tenue sur site avec un câble XLPE long
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Application (À partir de 20Hz à partir) |
| CHX-2600KVA / 130KV | 130KV | 10A, 20A | 1300KVA | Pour U 0 = 64KV et câble inférieur |
| CHX-3000KVA / 150KV | 150KV | 10A, 20A | 3000KVA | Pour U 0 = 87KV et câble inférieur |
| CHX-10000KVA / 250KV | 250KV | 20A, 40A | 10000KVA | Pour U 0 = 127KV et câble inférieur |
| CHX-20000KVA / 250KV | 250KV | 20A, 80A | 20000KVA | Pour U 0 = 127KV et câble inférieur |
| CHX-21000KVA / 350KV | 350KV | 20A, 60A | 21000KVA | Pour U 0 = 230KV et câble inférieur |
| CHX-42000KVA / 350KV | 350KV | 20A, 80A | 42000KVA | Pour U 0 = 230KV et câble inférieur |
| Une condition spéciale peut être faite par commande | ||||
Remarque: la tension d’essai du câble XLPE prend en compte 1,7 U 0
5 Câble de modèle f ou HV ou EHV en option et test SIG hipot AC sur site
| M odel | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Application (À partir de 20Hz à partir) |
| CHX-2600KVA / 130KV, 260KV | 130KV, 260KV | 20A à 130KV | 2600KVA | Pour U 0 = câble 64KV Pour les SIG de classe 72.5KV |
| 10A @ 260KV | Pour câble U 0 = 127KV Pour les SIG de classe 145KV | |||
| CHX-9000KVA / 150KV, 300KV | 150KV, 300KV | 60A à 150KV | 9000KVA | Pour un câble U 0 = 87KV Pour les SIG de classe 72.5KV |
| 30A @ 300KV | Pour U 0 = câble 160KV Pour les SIG de la classe 170KV | |||
| CHX-10000KVA / 250KV, 500KV | 250KV, 500KV | 40A à 250KV | 10000KVA | Pour câble U 0 = 127KV Pour les SIG de classe 145KV |
| 20A à 500KV | Pour câble U 0 = 290KV Pour les SIG de classe 362KV | |||
| CHX-20000KVA / 250KV, 500KV | 250KV, 500KV | 80A à 250KV | 20000KVA | Pour câble U 0 = 127KV Pour les SIG de classe 145KV |
| 40A @ 500KV | Pour câble U 0 = 290KV Pour les SIG de classe 362KV | |||
| CHX-21000KVA / 350KV, 700KV | 350KV, 700KV | 60A à 350KV | 21000KVA | Pour câble U 0 = 190KV Pour les SIG de la classe 170KV |
| 30A @ 700KV | Pour câble U 0 = 290KV Pour les SIG de classe 550KV | |||
| Une condition spéciale peut être faite par commande | ||||
VI. Table standard de test sur site de CEI 60840: 2011 et CEI 62067: 2011 pour câble XLPE
VII. Tableau standard des tests d'isolement sur site de la norme CEI 62271-203: 2011 pour les systèmes GIS haute tension
