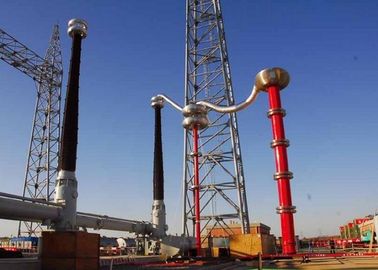

Système de test résonnant à CA variable de fréquence, ensemble de test à haute tension pour la sous-station UHV ou le GIS

III. Priciple de test:


VF: Source d'alimentation à fréquence variable T: Transformateur d'excitation
L: Réacteur d’essai Cx: Équipement testé MOA1: Parafoudre
C1, C2: diviseur de tension (C1 est un bras haute tension, C2 est un bras basse tension)


IV Données techniques générales:

1. Mode de test du système: Série résonante à fréquence variable
2. Modèle de système: CHX-4000KVA / 200KV, 400KV, 600KV, 800KV, 1000KV
3. Alimentation d'entrée: 380 ± 10% (triphasé), 50Hz / 60Hz
4. Nombre de réacteurs d'essai HT: 4 pièces
5. Capacité de sortie nominale: 4000 kVA
6. Tension de sortie nominale: 200KV, 400KV, 600KV, 800KV, 1000KV
7. Tension d'essai maximale: pas plus de 200KV, 400KV, 600KV, 800KV, 1000KV
8. Courant de sortie nominal: 4A / monobloc ou en série ； 16A ou 20A en parallèle
9. Reg. Gamme de fréquences: 20Hz-300Hz
10. Forme d'onde de tension de résonance de sortie: onde sinusoïdale
11. THD de la forme d'onde de sortie: ≤1%
12. Niveau d'isolation: Moins de 1,1 fois et en maintenant 1min, normal
13. Cycle de service: 60 minutes en option sur les conditions de travail actuelles nominales;
14. Facteur de qualité de l'ensemble de test lui-même: Q≥60
15. Élévation de température: Moins de 65 K sous le courant nominal fonctionnant avec un cycle de service;
16. Niveau sonore: pas plus de 70B
17. Structure du réacteur: type immergé dans l'huile, type de cylindre en tube époxy ；

V. Caractéristique technique et avantage

• Conception modulaire, possibilité de connexion série-parallèle de réacteurs, large domaine d'application.
• Plage de fréquences de fonctionnement: 20-300Hz
• Facteur de qualité élevée: Q ≥ 100 (lorsque f = 20Hz) grande capacité thermique, faible élévation de température, longue durée
• continu de la période de performance
• Convient aux tests sur le terrain pour des dimensions et un poids inférieurs à ceux des transformateurs de test conventionnels.
• La forme d'onde de la tension de sortie est une onde sinusoïdale, le facteur de déviation de la forme d'onde ≤ 1
• Cet appareil peut être fourni avec un véhicule d'essai spécial et un conteneur
• Conception sans PD en option.

VI. Panneau principal du logiciel de mesure et de contrôle comme suit:

VII.Accessoires

• Boîte à accessoires pour accessoires de rangement
• Câbles d'entrée de source d'alimentation
• Câbles de sortie de la source d'alimentation
• Câbles de sortie du transformateur excitant
• Câbles de mise à la terre du système
• Câbles parallèles du réacteur
• Câbles de mesure HT (les câbles de sortie de signal du diviseur de tension)
• Câbles de sortie HT (réacteur à diviser, diviseur à objet à tester)
• Base de support pour diviseur
• Anneau corona pour réacteur d'essai et diviseur
• Un rapport de test final, un certificat de qualité, un manuel d'utilisation et une liste de colisage sont proposés.

VIII. Autre modèle typique

1 test de hipot AC sur site SIG de classe 123KV à 300KV

2 Pour test de hipot AC sur site SIG de classe 145KV ~ 362KV

3 Pour test de hipot AC sur site SIG de classe 170KV à 550KV

4 Pour test de hipot AC sur site SIG de classe 123KV à 800KV

IX. Tableau standard des tests d'isolement sur site de la norme CEI 62271-203: 2011 pour les systèmes GIS haute tension
