Essai de haute tension à haute résonance alternatif résonant de fréquence d'essai réglé pour le long câble de la haute tension XLPE
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Examinez le principe: | Circuit résonnant de fréquence variable | Utilisation: | Essai de tension de tenue à C.A. |
|---|---|---|---|
| Max.Capacity: | 9000kVA | Max.Voltage: | 150KV, 300KV, 450KV |
| Examinez la fréquence: | 20-300Hz | coefficient d'utilisation: | 60 menthes |
| Examinez l'exactitude: | Aucun moins de 1,5% | Special pour: | Essai sur place pour le long câble et les GIS de HT XLPE |
| Norme d'essai: | 60060-1:2010 du CEI ; Le 60840:2011 du CEI et le 62067:2011 du CEI pour XLPE câblent | ||
| Surligner: | Testeur haute tension ca,identificateur de câble haute tension |
||
Ensemble d'essai de résonance résonnante de tension de fréquence variable réglé pour le long câble de la haute tension XLPE
I.Application:

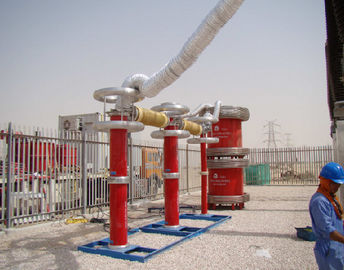

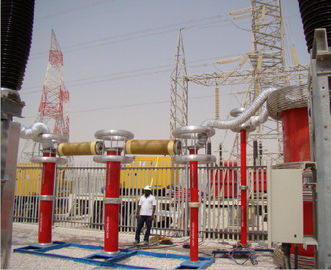

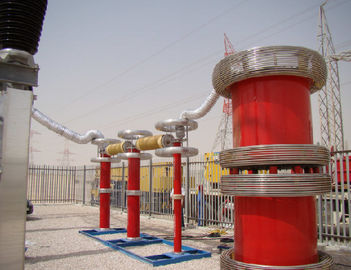

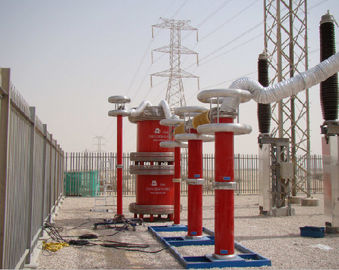

Cet ensemble de test, modèle CHX-9000KVA / 150KV, 300KV, 450KV, est conçu pour un test de câble XLPE long sur câble de classe 132kV ~ 400KV sur site et un test de tension de sortie haute densité sur site de 362KV et SIG inférieur avec technologie de circuit résonnant; la tension de test la plus élevée ne dépasse pas 150KV, 300KV, 450KV dans le réacteur de test cylindrique en parallèle ou en série, la fréquence de test pouvant aller de 20 à 300 Hz; le cycle de travail n'est pas plus de 60 minutes.
Par le biais d’un réacteur d’essai modulaire utilisé en parallèle ou en série, le kit d’essais, modèle CHX-9000KVA / 150KV, 300KV, 450KV, peut également être testé sur site suivant:
1.1 Pas plus de 150KV et 60A pour un câble XLPE longue distance avec pas plus de U 0 = 87KV
1.2 Pas plus de 300KV et 40A pour un câble XLPE longue distance avec pas plus de U 0 = 160KV ;
SIG de 170KV et moins
1.3 Pas plus de 450KV et 20A pour un câble XLPE longue distance avec pas plus de U 0 = 230KV;
SIG de classe inférieure ou égale à 362KV
Jusqu'à présent, ces ensembles de test conçus peuvent former de nombreux modèles sérialisés différents selon les différentes applications de test de résistance HT ou UHV à travers des réacteurs de test en série ou en parallèle et le nombre de configurations dans chaque ensemble. Le modèle identique peut voir le paragraphe 9.autre modèle typique .
II. Composants principaux
| SN | Nom des composants | Type et spécification | Qté | Chaque poids | Chaque dimension |
| 1 | Alimentation à fréquence variable | FKVF-300kW / 380V | 1 pièce | 280kgs | 750 * 700 * 1200mm |
| 2 | Transformateur d'excitation | CQSB (J) -300kVA | 1 pièce | 3000kgs | 950 * 850 * 900mm |
| 3 | Réacteur de test résonant HV | CHX (kf) -3000kVA / 150kV | 3 pièces | 4500kgs | D1200 * H1250mm |
| 4 | Diviseur capacitif | TRF-450kV / 1000pF | 1 jeu | 275kgs | D250 * H2850mm |
| 5 | Accessoires de test spéciaux | 1 jeu |
Remarque: 1.Load capacitantor peut être facultatif lorsque la petite ligne de charge est testée ou nécessite une charge analogique pour contrôler la fréquence de test.
Le réacteur 2.Test peut être produit pour être 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV pour la tension nominale de chaque pièce en fonction de la portée de l'objet testé ou du client requis. Le max. le courant nominal de chaque réacteur HT peut être compris entre 1 et 5A, 10A, 15A, 20A, 25A, 30A.
III. Tester le chiffre:
VF: Source d'alimentation à fréquence variable qui fait partie du contrôle et de la mesure dans le circuit de test.
T: Transformateur d'excitation fournissant la tension d'excitation pour le réacteur d'essai HT
L: Réacteur de test qui est une inductance résonante dans le circuit LC et produit la tension de test
Cx: équipement testé
MOA1: Le parafoudre fait partie de la protection sur le transformateur d'excitation
C1, C2: diviseur de tension (C1 est le bras haute tension, C2 est le bras basse tension) qui fait partie de la mesure de la tension HT
IV Données techniques générales:
- Mode de test du système: Série résonante à fréquence variable
- Modèle de système: CHX-9000KVA / 150KV, 300KV, 450KV
- Alimentation d'entrée: 380 ± 10% (triphasé), 50Hz / 60Hz
- Nombre de réacteurs d'essai HT: 3 pièces
- Capacité de sortie nominale: 9000kVA
- Tension de sortie nominale: 150KV, 300KV, 450KV
- Tension d'essai maximale: pas plus de 150KV, 300KV, 450KV
- Courant de sortie nominal: 20A / monobloc ou en série ； 60A en parallèle
- Reg. Gamme de fréquences: 20Hz-300Hz
- Forme d'onde de tension de résonance de sortie: onde sinusoïdale
- THD de la forme d'onde de sortie: ≤1%
- Niveau d'isolation: Moins de 1,1 fois et en maintenant 1min, normal
- Cycle de service: 60 minutes en condition de travail sous-nominale actuelle;
- Facteur de qualité de l'ensemble de test lui-même: Q≥60
- Élévation de température: Moins de 65 K sous le courant nominal fonctionnant pendant 60 minutes;
- Niveau sonore: pas plus de 70B
- Structure du réacteur: type immergé dans l'huile, type de cylindre en tube époxy ；
V. Panneau principal du logiciel de mesure et de contrôle comme suit:
Remarque: cette figure représente le panneau d'affichage indiquant l'étape de réglage des paramètres de test à partir du logiciel de contrôle et de mesure sur l'alimentation VF.
VI.Accessoires
- Boîte à accessoires pour accessoires de rangement
- Câbles d'entrée de source d'alimentation
- Câbles de sortie de la source d'alimentation
- Câbles de sortie du transformateur excitant
- Câbles de mise à la terre du système
- Câbles parallèles du réacteur
- Câbles de mesure HT (les câbles de sortie de signal du diviseur de tension)
- Câbles de sortie HT (réacteur à diviser, diviseur à objet à tester)
- Base de support pour diviseur
- Anneau corona pour réacteur d'essai et diviseur
- Un rapport de test final, un certificat de qualité, un manuel d'utilisation et une liste de colisage sont proposés.
VII. Autre modèle typique
1 Modèle optionnel pour test de tension de tenue sur site sur câble XLPE de classe 132KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-775KVA / 155KV | 155KV | 5A | 775KVA | Câble 132kV ≤1 km |
| CHX-1550KVA / 155KV | 155KV | 10A | 1550KVA | Câble 132kV ≤ 2 km |
| CHX-2325KVA / 155KV | 155KV | 15A | 2325KVA | Câble 132kV ≤3 km |
| CHX-3100KVA / 155KV | 155KV | 20A | 3100KVA | Câble 132kV ≤4 km |
| CHX-3875KVA / 155KV | 155KV | 25A | 3875KVA | Câble 132kV ≤5 km |
| CHX-7750KVA / 155KV | 155KV | 50A | 7750KVA | Câble 132kV ≤ 10 km |
| CHX-12400KVA / 155KV | 155KV | 80A | 12400KVA | Câble 132kV ≤ 16 km |
| CHX-15500KVA / 155KV | 155KV | 100A | 15500KVA | Câble 132kV ≤ 20 km |
| Une condition spéciale peut être faite par commande | ||||
Remarque: la tension du câble testé est de classe≤ 132 kV, 0,25uF / km
2 Modèle optionnel pour test de tension de tenue sur site sur câble XLPE de classe 230KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-2020KVA / 255KV | 255KV | 8A | 2020KVA | Câble 220 ~ 230kV ≤1 km |
| CHX-4080KVA / 255KV | 255KV | 16A | 4080KVA | 220 ~ 230kV cable≤2km |
| CHX-6120KVA / 255KV | 255KV | 24A | 6120KVA | Câble 220 ~ 230kV ≤3 km |
| CHX - 8160KVA / 255KV | 255KV | 32A | 8160KVA | Câble 220 ~ 230kV ≤4 km |
| CHX - 10200KVA / 255KV | 255KV | 40A | 10200KVA | 220 ~ 230kV cable≤5km |
| CHX - 20400KVA / 255KV | 255KV | 80A | 20400KVA | 220 ~ 230kV cable≤10km |
| CHX - 25500KVA / 255KV | 255KV | 100A | 25500KVA | 220 ~ 275kV cable≤12.5km |
| Une condition spéciale peut être faite par commande | ||||
Remarque: la tension du câble testé est de classe≤ 230 kV, 0,25uF / km
3 Modèle optionnel pour test de tension de tenue sur site sur câble XLPE de classe 330KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-3500KVA / 350KV | 350KV | 10A | 3500KVA | Câble 330kV ≤1 km |
| CHX-7000KVA / 350KV | 350KV | 20A | 7000KVA | Câble 330kV ≤2 km |
| CHX-10500KVA / 350KV | 350KV | 30A | 10500KVA | Câble 330kV ≤3 km |
| CHX-14000KVA / 350KV | 350KV | 40A | 14000KVA | Câble 330kV ≤4 km |
| CHX-21000KVA / 350KV | 350KV | 60A | 21000KVA | Câble 330kV ≤5 km |
| CHX-28000KVA / 350KV | 350KV | 80A | 28000KVA | Câble 330kV ≤ 10 km |
| Une condition spéciale peut être faite par commande | ||||
Remarque: la tension du câble testé est de classe≤ 330 kV, 0,25uF / km
4 Autre modèle en option pour le test de tension de tenue sur site avec un câble XLPE long
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Application (À partir de 20Hz à partir) |
| CHX-2600KVA / 130KV | 130KV | 10A, 20A | 1300KVA | Pour U 0 = 64KV et câble inférieur |
| CHX-3000KVA / 150KV | 150KV | 10A, 20A | 3000KVA | Pour U 0 = 87KV et câble inférieur |
| CHX-10000KVA / 250KV | 250KV | 20A, 40A | 10000KVA | Pour U 0 = 127KV et câble inférieur |
| CHX-20000KVA / 250KV | 250KV | 20A, 80A | 20000KVA | Pour U 0 = 127KV et câble inférieur |
| CHX-21000KVA / 350KV | 350KV | 20A, 60A | 21000KVA | Pour U 0 = 230KV et câble inférieur |
| CHX-42000KVA / 350KV | 350KV | 20A, 80A | 42000KVA | Pour U 0 = 230KV et câble inférieur |
| Une condition spéciale peut être faite par commande | ||||
Remarque: la tension d’essai du câble XLPE prend en compte 1,7 U 0
5 Câble de modèle f ou HV ou EHV en option et test SIG hipot AC sur site
| M odel | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Application (À partir de 20Hz à partir) |
| CHX-2600KVA / 130KV, 260KV | 130KV, 260KV | 20A à 130KV | 2600KVA | Pour U 0 = câble 64KV Pour les SIG de classe 72.5KV |
| 10A @ 260KV | Pour câble U 0 = 127KV Pour les SIG de classe 145KV | |||
| CHX-9000KVA / 150KV, 300KV | 150KV, 300KV | 60A à 150KV | 9000KVA | Pour un câble U 0 = 87KV Pour les SIG de classe 72.5KV |
| 30A @ 300KV | Pour U 0 = câble 160KV Pour les SIG de la classe 170KV | |||
| CHX-10000KVA / 250KV, 500KV | 250KV, 500KV | 40A à 250KV | 10000KVA | Pour câble U 0 = 127KV Pour les SIG de classe 145KV |
| 20A à 500KV | Pour câble U 0 = 290KV Pour les SIG de classe 362KV | |||
| CHX-20000KVA / 250KV, 500KV | 250KV, 500KV | 80A à 250KV | 20000KVA | Pour câble U 0 = 127KV Pour les SIG de classe 145KV |
| 40A @ 500KV | Pour câble U 0 = 290KV Pour les SIG de classe 362KV | |||
| CHX-21000KVA / 350KV, 700KV | 350KV, 700KV | 60A à 350KV | 21000KVA | Pour câble U 0 = 190KV Pour les SIG de la classe 170KV |
| 30A @ 700KV | Pour câble U 0 = 290KV Pour les SIG de classe 550KV | |||
| Une condition spéciale peut être faite par commande | ||||
VIII. Table standard de test sur site de CEI 60840: 2011 et CEI 62067: 2011 pour câble XLPE
IX. Tableau standard des tests d'isolement sur site de la norme CEI 62271-203: 2011 pour les systèmes GIS haute tension
