GIS / GIL d'équipement d'essai de câble à haute tension de cylindre testant la fréquence 20-300Hz
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Examinez le principe: | Circuit résonnant de fréquence variable | Utilisation: | Propulseur de HT dans l'essai de tension de tenue à C.A. |
|---|---|---|---|
| Max.Capacity: | 25A/piece ou OEM | Max.Voltage: | 400KV/piece ou OEM |
| Examinez la fréquence: | 20-300Hz | coefficient d'utilisation: | 60 menthes ou OEM |
| Examinez l'exactitude: | Aucun moins de 1,5% | Special pour: | Essai sur place pour le long câble et les GIS de HT XLPE |
| Norme d'essai: | 60060-1:2010 du CEI ; Le 60840:2011 du CEI et le 62067:2011 du CEI pour XLPE câblent | ||
| Surligner: | Testeur haute tension ca,détecteur de câble souterrain |
||

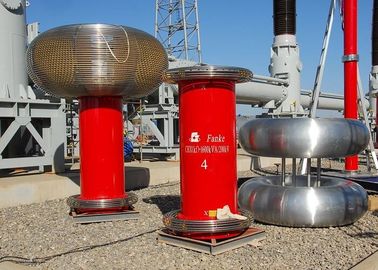

Réacteur d'essai à haute tension de cylindre, équipement d'essai résonnant de fréquence variable, essai de GIS, essai de GIL
I. Application:
Ce réacteur de test est un composant et un générateur HT dans les systèmes de test résonant à fréquence variable.
sa fréquence de travail peut être conçue de 20Hz à 300Hz, par le biais de réacteurs d’essai cylindriques en connexion parallèle ou en série dans le circuit résonant.
Le réacteur d’essai cylindrique est un enroulement pur et aucun noyau de fer, notre société peut accepter toutes les commandes d’OEM pour ces produits ne dépassant pas 400KV / pièce et 25A / pièce.
Le réacteur de test peut être produit à 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV pour chaque tension nominale de pièce en fonction de la portée de l'objet testé ou du client. Le max. le courant nominal de chaque réacteur HT peut être de 1 ~ 5A, 10A, 15A, 20A, 25A
II. Tester le chiffre:
VF: Source d'alimentation à fréquence variable qui fait partie du contrôle et de la mesure dans le circuit de test.
T: Transformateur d'excitation fournissant la tension d'excitation pour le réacteur d'essai HT
L: Réacteur de test qui est une inductance résonante dans le circuit LC et produit la tension de test
Cx: équipement testé
MOA1: Le parafoudre fait partie de la protection sur le transformateur d'excitation
C1, C2: diviseur de tension (C1 est le bras haute tension, C2 est le bras basse tension) qui fait partie de la mesure de la tension HT
V. Données techniques générales:
- Mode de test du système: Série résonante à fréquence variable
- Nombre de réacteurs d'essai HT: OEM
- Capacité de sortie nominale: OEM
- Tension de sortie nominale: max. 400KV / pièce
- Courant de sortie nominal: max.25A / pièce
- Reg. Gamme de fréquences: 20Hz-300Hz
- Forme d'onde de tension de résonance de sortie: onde sinusoïdale
- Niveau d'isolation: Moins de 1,1 fois et en maintenant 1min, normal
- Cycle de service: OEM ou 60 minutes en dessous des conditions de fonctionnement actuelles;
- Facteur de qualité de l'ensemble de test lui-même: Q≥60
- Élévation de température: Moins de 65 K sous le courant nominal fonctionnant pendant 60 minutes;
- Niveau sonore: pas plus de 70B
- Structure du réacteur: type immergé dans l'huile, type de cylindre en tube époxy ；
