Équipement d'essai à haute tension de câble à très basse fréquence, équipement d'essai de câble de Vlf
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Principe d'essai :: | Très basse fréquence | Utilisation: | Essai de tension de tenue à C.A. |
|---|---|---|---|
| Objet d'essai: | 35KV et au-dessous de câble et de générateur | composant: | Contrôleur, propulseur de HT, charge de condensateur de compensation |
| Examinez la fréquence: | 0.1Hz, 0.05Hz, 0.02Hz | Tension de Max.Test: | 0~ 80KV |
| Précision: | ± (3% de +0,5 kilovolts complets) | Max. Working: | 60mints |
| Surligner: | détecteur de câble souterrain,identificateur de câble haute tension |
||
Équipement d'essai à très basse fréquence de câble de tension, Eqipment d'essai d'acceptation, appareil de contrôle de câble de VLF
I. Application:
Le modèle VLF-80KV / 0.1Hz est conçu pour effectuer un test de tension de tenue sur site avec une technologie très basse fréquence pour les générateurs de puissance ou un câble d'alimentation XLPE de 35KV ou inférieur. nécessite une capacité de test très réduite (environ 1/500 en théorie). Sa taille et son poids sont également grandement diminués. En particulier, l’apparence de la surveillance permet de découvrir des phénomènes anormaux d’isolation du générateur, tels que corona de surface, décharge, etc.

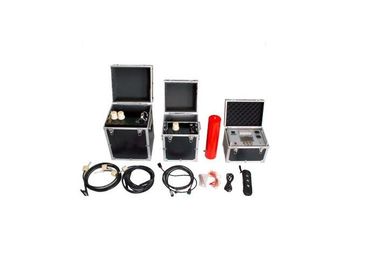

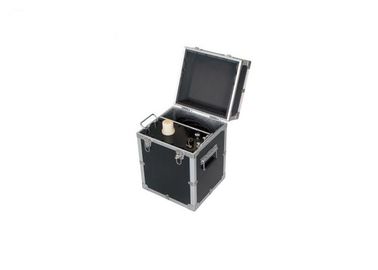

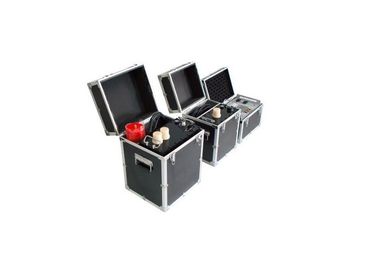

Le kit de test comprend un boîtier de commande, deux boosters HT, un condensateur de compensation et une tige de décharge.Selon la technologie de conversion de fréquence électronique et la technologie à microprocesseur, il offre d'excellentes performances.
Il est interdit d'augmenter la tension sans charge ou de se connecter avec une charge résistive. Si la capacité de l'échantillon est inférieure à 0,05uF, la forme d'onde de sortie de l'ensemble de test sera mauvaise. Pour de meilleures performances, un condensateur optionnel est nécessaire pour la connexion.
Jusqu'à présent, l'ensemble de test conçu forme également de nombreux modèles sérialisés différents selon les différentes applications de test de tenue via le nombre de configurations d'amplificateur HV dans chaque ensemble. Le modèle identique peut voir un autre modèle typique dans la clause suivante.
II. Liste de fournitures de ce modèle:

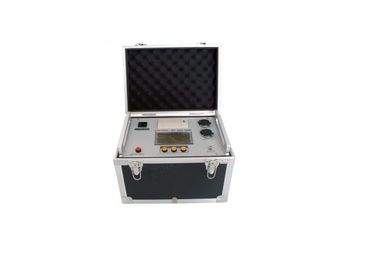

| Sn | La description | Quantité | |
| 1 | Unité de mesure et de contrôle VLF | 1 | unité |
2 | Booster 50KV HV | 1 | unité |
| Booster 30KV HV | 1 | unité | |
| 3 | Tige de décharge | 1 | unité |
| 4 | Condensateur de charge, 0.04µF | 1 | unité |
| 5 | Câbles de test / connexion haute tension | 1 | ensemble |
| 6 | Câble de terre | 1 | unité |
| 7 | Fusible 20A | 5 | unité |
| 8 | Papier d'impression | 2 | unité |
| 9 | Manuel | 1 | unité |
| dix | Rapport de test d'usine | 1 | unité |
III. Caractéristique du produit:
- Conversion de fréquence électronique
- Contrôlé par microprocesseur
- Deux boosters HT, sortie 90KV en série; ou 40KV / 50KV pour un seul
- Grand écran LCD
- Sortie d'onde sinusoïdale
- Protection contre les surtensions, temps d'action inférieur à 20 ms
- Protection contre les surintensités pour les entrées et les sorties, le temps d'action est inférieur à 20 ms
- Le courant de sortie / forme d'onde de tension est échantillonné directement sur le côté haute tension
- Résistance de limitation de courant haute tension à l'intérieur
- Micro-imprimante à l'intérieur
- La tension de sortie ne sera pas affectée par le courant capacitif pendant le test depuis la conception à rétroaction négative en boucle fermée
VI. Modèle optioonal et plage de test:
| Modèle | Pic de tension | Plage de mesure | Poids | Plage d'objet de test |
| VLF-30 | 30KV | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 4 kg Booster: 25 kg Taille: L * W * H 323 * 174 * 323 | 10KV et tension inférieure câble, générateur |
| 0,05Hz, ≤2,2µF | ||||
| 0,02Hz, ≤5,5µF | ||||
| VLF-50 | 50KV | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 6 kg Booster: 45 kg Taille: L * W * H 357 * 210 * 365 | 15.75KV et sous tension câble, générateur |
| 0,05Hz, ≤2,2µF | ||||
| 0,02Hz, ≤5,5µF | ||||
| VLF-60 | 60KV | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 6 kg Booster: 50 kg Taille: L * W * H 357 * 220 * 370 | 18KVet dessous de tension câble, générateur |
| 0,05Hz, ≤2,2µF | ||||
| 0,02Hz, ≤5,5µF | ||||
| VLF- 80 | 80KV | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 8 kg Booster: 90 kg Taille: L * W * H 357 * 240 * 390 | 35KV et tension inférieure câble, générateur |
Figure de connexion de test
1. Pour câble XLPE sous tension de test de 80KV
2. Pour stator de générateur sous tension d'essai 50KV
Sélection du modèle VI.Test
Test du câble 1.For
Formule de tension de test: max 3Ｕ 0 ,
Ｕ 0 voltage Tension nominale du câble monophasée
Temps de test: 60mints
2. Pour stator de générateur
Ｕ test ＝ 1.414 * βKＵ 0 ,
Test U ---- tension d'essai de pointe de 0,1 Hz (kV);
β ------- Facteur équivalent de tension 0,1Hz et 50Hz, prenant habituellement 1,2;
K ------ généralement prendre 1,3 à 1,5, généralement 1,5;
Uo ----- Tension nominale (kV) des enroulements de stator de générateur:
