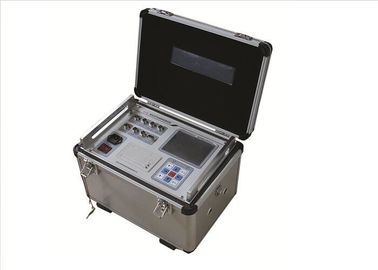

Analyseur à haute tension de disjoncteur de commutateur, appareil de contrôle dynamique de disjoncteur

Appareil de contrôle caractéristique mécanique de commutateur à haute tension, analyseur de disjoncteur, essai dynamique de caractéristiques

I. Description des produits et application

La série FKGC peut être utilisée pour tester et mesurer les caractéristiques dynamiques mécaniques paramètres de vide, SF6, moins d'huile, plus d'interrupteur haute tension de type huile, etc. C'est l'outil le plus pratique pour la réparation de l'interrupteur haute tension et le test de ses données de mesure stables, son câblage facile et son fonctionnement simple réaliser des expériences dans des centrales de 500 kV et moins.

II. Caractéristiques

1. L'appareil peut automatiquement identifier le statut du disjoncteur activé ou désactivé en cas de rupture et fonctionne en conséquence avec un indice.
2. La fracture indépendante 6 peut tester et indiquer le statut de connexion de la fracture, de sorte qu'il est commode pour les utilisateurs de vérifier le câblage.
3. L'appareil peut stocker cinquante ensembles de résultats de test.
4. Son grand écran LCD (320 × 240) est un écran gris avancé qui ne réfléchit pas ou qui est noir en plein soleil. En outre, son interface de menu avec des indices d'images et de caractères est très personnelle et facile à utiliser.
5. L'appareil dispose d'une fonction d'analyse graphique puissante qui permet d'afficher simultanément les formes d'onde et les données mesurées. Ainsi, le processus de test est plus évident.
6. L'appareil contient une fonction de retard et de protection, qui permet de couper automatiquement la tension de la bobine après le déclenchement du disjoncteur. Par conséquent, le disjoncteur et l'instrument de test sont bien protégés.
7. L'appareil peut être utilisé pour effectuer un test de commutation électrique et manuel.
8. L'appareil peut être utilisé dans des expériences de basse tension et de haute tension, et recherche automatiquement la tension minimale ou la tension de fermeture.
9. Il peut être utilisé dans une expérience de refermeture pour la mesure de paramètres d'ouverture-fermeture, d'ouverture-fermeture et d'ouverture-fermeture-ouverture.
10. Mesure de paramètre du contacteur à vide (simple bobine).

III. Paramètres techniques

1. Mesure du temps:

1) 6 canaux ou 12 canaux en option

2) Les éléments de test couvrent: le temps d'ouverture (fermeture) inhérent

Période d'ouverture différente (fermeture)

Période différente entre ouverture (fermeture)

Heure de rebond de fermeture (ouverture) (temps de rebond)

3) plage de mesure: 0,01 ms ～ 10000 ms

4) précision: 0,1% ± 2 numérique en 1 ms ～ 100 ms

0,5% ± 2 numérique sur 100 ms

2. Mesure de la vitesse

1) Les éléments de test couvrent: la vitesse d'ouverture (de fermeture)

La vitesse moyenne pour la période de temps définie (distance ou plage d'angle)

Plage de mesure de la vitesse: Capteur 1mm 0.01 ～ 25.00m / s,

2) Précision de test: capteur 0.1mm 0.001 1 2.50m / s

Capteur d'angle 0.5 ° 0.01 ～ 25.00m / s

Capteur universel 0.01 ～ 10.00m / s

Mesure 3.Distance: voyage de contact mobile (voyage)

• Voyage de contact (séparation de contact)
• Débordement ou retour en arrière (course excessive)

Gamme de mesure 4.Sensor:

• capteur de déplacement linéaire 50mm, résolution: 0.1mm, distance 0.1 ～ 50mm
• capteur de déplacement linéaire 300mm, résolution: 0.1mm, distance 10 ～ 300mm (en option)
• capteur de déplacement linéaire 500mm, résolution: 1mm, distance 10 ～ 500mm (en option)
• Capteur de ligne 360 ​​°: 360 °, résolution: 0,5 °, distance 1mm ～ 1000mm

5. Mesure de courant: la valeur maximale de la bobine d'ouverture (de fermeture)

6. Écran d'affichage: affichage à cristaux liquides 320 × 240, contraste réglable

7. Stockage des données: une centaine de jeux de données de mesure

8. Imprimante: imprimante thermique à grande vitesse

9. Alimentation de l'appareil: AC / DC 220V ± 10% ； 50Hz ± 2%

10. Alimentation en courant continu: tension de sortie: c

11. Volume de l'hôte: 360 × 250 × 140mm

12. Environnement opérationnel: -10 ~ + 50 ℃

13. Humidité relative: ≤90%
