Équipement d'essai à haute tension portatif de câble pour le câble léger d'essai de câble de MV

Ensemble d'essai de tension de tenue résonnante portative à fréquence variable, pour l'essai de câble et de sous-station de puissance

I. Utilisation du produit:

Le dispositif d’essai de résonance portable à fréquence variable de la série FKTF vise principalement l’essai de la tension alternative pour les équipements électriques et les systèmes électriques de moins de 110 kv. Les réacteurs et les transformateurs d’excitation utilisent un remplissage en résine époxy de type sec, de petite taille et de faible poids, pratique pour le déplacement sur site, une composition en série ou en parallèle est disponible, qui peut répondre aux exigences de test non seulement du transformateur, du aussi celle du câble en dessous de 110kv

II. Objets applicables

• Câble XLPE de 10kv, 35kv, 110kv
• SIG, disjoncteur, inductance mutuelle, transformateur inférieur à 110kv
• Petite et moyenne taille des générateurs et du moteur

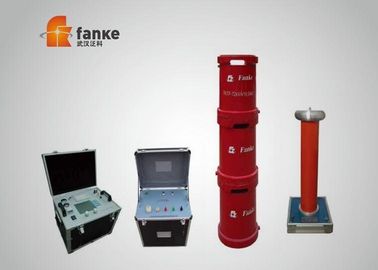

III. Composants principaux

• Source d'alimentation à fréquence variable
• transformateur d'excitation,
• Réacteurs à inductance fixe,
• Diviseur de tension de capacité

• Conception portable, moins de 50 kg pour chaque composant, pratique pour les essais de tenue sur le terrain
• Structure modulaire utilisée par le réacteur, pratique et flexible
• Fréquence de test: 30 ～ 300Hz
• La forme d'onde de sortie est une onde sinusoïdale, un facteur de déviation de la forme d'onde ≤ 1
• Accélération du câblage et de l'exploitation
• Haut degré d'automatisation des tests, source d'alimentation intelligente à fréquence variable, bonne stabilité, fonction de protection complète
• Fonction d'interrogation de données. Les données de test antérieures peuvent être consultées

VI. Données techniques générales

1. Capacité nominale: OEM;
2. Puissance d'entrée: tension triphasée de 380V, fréquence 50Hz;
3. Tension nominale: 18KV, 27kV, 54kV, 50KV, 80KV, 100KV chacun pour fabriqué sur commande
4. Courant nominal: OEM;
5. Fréquence de travail: 30-300Hz;
6. Forme d'onde de sortie de l'appareil: onde sinusoïdale
7. Taux de distorsion de la forme d'onde: taux de distorsion de la forme d'onde de la tension de sortie ≤ 1%;
8. Temps de travail: continu 60min autorisé sous la charge évaluée; surpression 1,1 fois 1 minute;
9. Élévation de température: Élévation de température ≤ 65 K après un fonctionnement continu pendant 60 minutes sous charge nominale;
10. Facteur de qualité: l'appareil lui-même Q≥30 (f = 45Hz);
11. Fonction de protection: Protection contre le contournement du produit testé contre les surintensités, les surtensions et les tests (pour plus de détails, reportez-vous à la section relative à l'alimentation à fréquence variable);
12. Précision de mesure: valeur efficace du système 1.5;

V. Composants principaux: (ensemble de test FKTF-108KVA / 27KV, 54KV, 108KV par exemple)
