Système d'essai résonnant portatif à CA pour l'essai de GIS de 132KV avec le cycle de service de 60 minutes
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Examinez le principe: | Circuit résonnant de fréquence variable | Utilisation: | Essai de tension de tenue à C.A. sous 275KV |
|---|---|---|---|
| Max.Capacity: | 275kva | Max. Tension: | 275kV |
| Caractéristique de conception: | Type portatif, poids d'une seule pièce, spéciaux plus légers pour l'installation et l'essai sur plac | Composant :: | Source d'énergie de V/F, transformateur d'excitation, réacteur modulaire plus léger d'essai, et divi |
| Examinez la fréquence: | 30-300HZ | coefficient d'utilisation: | 60 menthes |
| Examinez l'exactitude: | Aucun moins de 1,5% | Forme d'onde de production: | Bonne onde sinusoïdale |
| Special pour: | L'essai sur place pour des GIS de 132 kilovolts et la tension moyenne câblent | Réacteur utilisant la manière: | En série ou dans la connexion parallèle |
| Norme d'essai: | 60060-1:2010 du CEI ; 62271-203:2011 du CEI pour les GIS, 60840:2011 du CEI pour le câble de XLPE ; | ||
| Surligner: | système de test résonnant haute tension,test haute tension des équipements électriques |
||

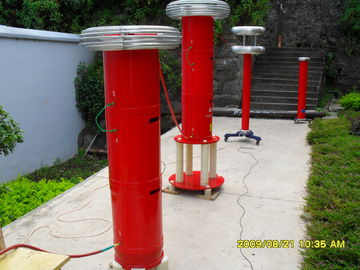

Ensemble d'essai de résonance résonant portatif de tension de fréquence variable portatif, pour l'essai de GIS de 132KV
I. Application:
Ce kit de test, modèle CHX-275KVA / 275KV, est conçu pour le test de tension de tenue CA sur site de 132KV et de classe inférieure à la norme SIG avec la technologie de circuit résonant à fréquence variable; la tension d'essai la plus élevée ne dépasse pas 275 kV; fréquence de test: 30-300Hz; le cycle de travail n'est pas plus de 60 minutes.
Grâce à un réacteur de test modulaire utilisé en parallèle, le kit de test modèle CHX-275KVA / 275KV peut également être réalisé comme suit:
- Pas plus de 55KV et 5A pour le câble XLPE moyenne tension, classe 45KV et moins.
- Pas plus de 110KV et 2A pour câble XLPE moyenne tension, classe 66KV et moins.
- Pas plus de 275KV et 1A pour les systèmes d'information géographique à tension moyenne, soit 132KV ~ 170KV et moins.
- Pas plus de 55KV et 5A pour le moteur ou le générateur de puissance dans les 45 ~ 55Hz
- Appareillage moyenne tension et transformateur de puissance, classe 132KV et inférieure.
Jusqu'à présent, ces ensembles de test conçus de manière portable peuvent former de nombreux modèles sérialisés différents selon les applications de test de support de vote moyennes à travers des réacteurs de test montés en série ou en parallèle et le nombre de configurations dans chaque ensemble. clause.
2. Composants principaux:
| SN | Nom des composants | Type et spécification | Qté | Chaque poids | Chaque dimension |
| 1 | Puissance de fréquence variable | FKVF-20kW / 380V | 1 pièce | 20 kg | 440 * 360 * 360mm |
| 2 | Transformateur d'excitation | CQSB (J) -15kVA / 15KV, 3KV | 1 pièce | 50 kg | 520 * 350 * 550mm |
| 3 | Réacteur de test résonant HV | CHX (kf) -55kVA / 55kV | 5 pièces | 60kgs | D480 * H520mm |
| 4 | Diviseur capacitif | TRF-300kV / 1000pF | 1 jeu | 35kgs | D170 * H1850mm |
| 5 | Accessoires de test spéciaux | 1 jeu |
Remarque: 1.Load capacitantor peut être facultatif lors du test du moteur de puissance, du générateur et du transformateur de puissance sous 45 ~ 65Hz.
Le réacteur 2.Test peut être produit pour être 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV pour chaque pièce en fonction de la portée de l'objet testé ou du client requis.
III. Priciple de test:
VF: Source d'alimentation à fréquence variable T: Transformateur d'excitation
L: Réacteur d’essai Cx: Équipement testé MOA1: Parafoudre
C1, C2: diviseur de tension (C1 est un bras haute tension, C2 est un bras basse tension)
Schéma de câblage du test V.Test (par exemple):
V. Données techniques générales:
- Mode de test du système: Série résonante à fréquence variable
- Modèle de système: FKTF-275KVA / 275KV
- Alimentation d'entrée: 380 ± 10% (triphasé), 50Hz / 60Hz
- Paramètre d'inductance nominale: 55KVA / 55KV / 1A / 200H / chacun
- Nombre de réacteurs d'essai HT: 5 pièces
- Capacité de sortie nominale: 275 kVA
- Tension de sortie nominale: 275KV
- Tension d'essai maximale: pas plus de 275KV
- Courant de sortie nominal: 1A / pièce unique ou en série ； 5A en parallèle
- Reg. Gamme de fréquences: 30Hz-300Hz
- Forme d'onde de tension de résonance de sortie: onde sinusoïdale
- THD de la forme d'onde de sortie: ≤1%
- Niveau d'isolation: Moins de 1,1 fois et en maintenant 1min, normal
- Cycle de service: 60 minutes en condition de travail sous-nominale actuelle;
- Facteur de qualité de l'ensemble de test lui-même: Q≥30 (à F = 30Hz);
- Élévation de température: Moins de 65 K sous le courant nominal fonctionnant pendant 60 minutes;
- Niveau sonore: pas plus de 70B
- Structure du réacteur: type sec, type cylindre cylindrique en époxy ；
VI. Panneau principal du logiciel de mesure et de contrôle:
Remarque: il s’agit du panneau logiciel avant de lancer le test de réglage des paramètres
VII. Liste de colisage en bois
| Numéro de cas | Nom du produit emballé | Modèle et spec. | Quantité de marchandises dans la caisse en bois | Dimension du boîtier en bois (cm) | Poids brut de la caisse | Numéro de dossier | Remarque |
| 6-1 | Source d'alimentation VF | FKVF-20kW | 1 pièce | 55 * 47 * 60 | 45kgs | 1 | |
| 6-2 | Transformateur d'excitation | CQSB (J) -15kVA | 1 pièce | 67 * 51 * 87 | 110 kg | 1 | |
| 6-3 | Réacteurs HT | CHX (kf) -55kVA / 55kV | 5 pièces | 141 * 98 * 82 | 619kgs | 1 | Un cas d'emballage |
| Boîte d'accessoires | Y compris les câbles de test et manuel | 1 jeu | |||||
| 6-4 | Diviseur de tension | TRF-300kV-1000pF | 1 pièce | 178 * 57 * 51 | 80kgs | 1 | |
| 6-5 | Anneau corona pour diviseur, réacteur | 1 jeu | 90 * 90 * 94 | 56kgs | 1 | Un cas d'emballage | |
| Base de support pour diviseur | 1 pièce | ||||||
| 6-6 | Supports d'isolation pour réacteur | 28KV, 165KV chacun | 2 pièces | 63 * 63 * 123 | 52kgs | 1 | |
| Total | 962kgs | 6 caisse en bois |
VIII.Accessoires
- Boîte à accessoires pour accessoires de rangement
- Câbles d'entrée de source d'alimentation
- Câbles de sortie de la source d'alimentation
- Câbles de sortie du transformateur excitant
- Câbles de mise à la terre du système
- Câbles parallèles du réacteur
- Câbles de mesure HT (les câbles de sortie de signal du diviseur de tension)
- Câbles de sortie HT (réacteur à diviser, diviseur à objet à tester)
- Base de support d'isolation
- anneau corona pour test 275KV
- Un rapport de test final, un certificat de qualité, un manuel d'utilisation et une liste de colisage sont proposés.
IX. Autre modèle optionnel
1. Pour le test sur site SIG
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Application (À partir de 45Hz à partir) |
| CHX-135KVA / 135KV | 27KV * 5 | 1A | 135KVA | Pour 72,5KV et moins SIG |
| CHX-270KVA / 135KV | 27KV * 5 | 1A | 135KVA | Pour 72,5KV et moins SIG |
| CHX-216KVA / 216KV | 27KV * 8 | 1A | 216KVA | Pour 123KV et moins SIG |
| CHX-270KVA / 270KV | 27KV * 10 | 1A | 270KVA | Pour 145KV et moins SIG |
| CHX-275KVA / 275KV | 275KV | 2A | 275KVA | Pour 170KV et moins SIG |
| Une condition spéciale peut être faite par commande | ||||
2. Pour le test sur site du câble XLPE 45KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-108/54 | 54KV | 2A | 108KVA | Câble 45kV ≤1 km |
| CHX-216/54 | 54KV | 4A | 216KVA | Câble 45kV ≤ 2 km |
| CHX-324/54 | 54KV | 6A | 324KVA | Câble 45kV ≤3 km |
| CHX-432/54 | 54KV | 8A | 432KVA | Câble 45kV ≤4 km |
| CHX-540/54 | 54KV | 10A | 540KVA | Câble 45kV ≤5 km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | Câble 45kV ≤ 10 km |
| Une condition spéciale peut être faite par commande | ||||
3. Pour le test sur site du câble XLPE 66KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-160/80 | 80KV | 2A | 160KVA | Câble 66kV ≤ 0,5 km |
| CHX-320/80 | 80KV | 4A | 320KVA | Câble 66kV ≤1 km |
| CHX-640/80 | 80KV | 8A | 640KVA | Câble 66kV ≤ 2 km |
| CHX-960/80 | 80KV | 12A | 960KVA | Câble 66kV ≤3 km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | Câble 66kV ≤4 km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | Câble 66kV ≤ 5 km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | Câble 66kV ≤ 10 km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | Câble 66kV ≤ 20 km |
| Une condition spéciale peut être faite par commande | ||||
X. Tableau standard d'essai d'isolation sur site de la norme IEC62271-203: 2011 pour SIG
XI. Tableau standard d'essai d'isolation sur site de la CEI 60840: 2011 pour câble XLPE
