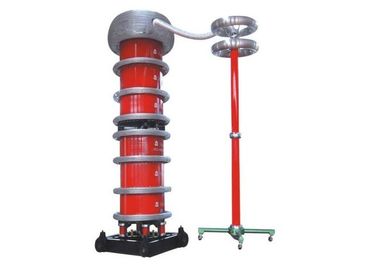

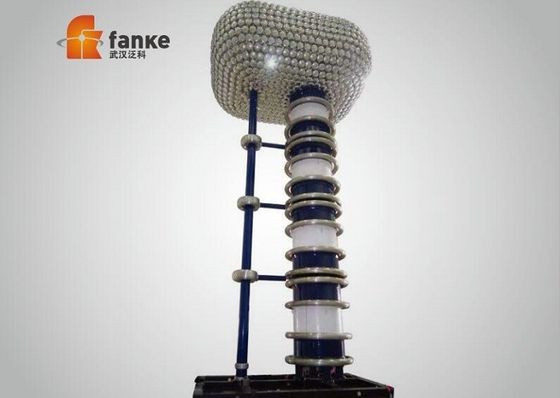

Système de test résonant à CA de fréquence de puissance pour l'essai de EHV CVT et de rutine de CB

V. Données techniques générales:

1. Mode de circuit résonant: Série résonante à inductance variable
2. Modèle du système: fabriqué à la commande
3. Alimentation d'entrée: 380 ± 10% (monophasé), 50Hz / 60Hz
4. Capacité de sortie nominale: fabriqué sur commande
5. Tension de sortie nominale: pas plus de 800KV
6. Courant de sortie nominal: fabriqué par commande
7. Niveau PD lui-même: pas plus de 10pC
8. Reg. Plage de fréquences: 50 / 60Hz
9. Forme d'onde de tension de résonance de sortie: onde sinusoïdale pure
10. THD de la forme d'onde de sortie: ≤1%
11. Niveau d'isolation: Moins de 1,1 fois et en maintenant 1min, normal
12. Cycle de service: 30 minutes en condition de travail actuelle sous-nominale;
13. Facteur de qualité de l'ensemble de test lui-même: Q≥30;
14. Élévation de la température: Moins de 65 K sous le courant nominal fonctionnant pendant 30 minutes;
15. Niveau sonore: pas plus de 65dB
16. Structure du réacteur: immergé dans l'huile avec type de réservoir en fer, inducatance réglable

1. Puissance réactive entièrement compensée, la puissance de l'équipement et la puissance ne représentent que moins de 1/10 de l'équipement mesuré; avec un volume plus petit et plus léger par rapport aux équipements de même capacité.
2. Avec une grande capacité de sortie et une petite capacité de puissance, à faible coût, facile à utiliser et à préserver.
3. Circuit de filtrage de courant typique, la distorsion de la tension de sortie (THD) est très petite
4. Le courant de court-circuit après le contournement ou la panne n’est que inférieur à 1/10 (1 / Q) du courant mesuré, ce qui permet de prévenir efficacement les dommages causés au point de panne après la panne.
5. La coupure automatique de l'arc après le contournement est un processus long et stable permettant de récupérer la tension de résonance en série, en toute sécurité.

VII. Une fonction

1. Fonction de contrôle et d'indication à distance pour la fente de noyau de fer du réacteur: le capteur de fente est installé dans le réacteur, qui lit directement la fente de noyau de fer sur la console pour guider le fonctionnement. L’interrupteur et l’indicateur de limitation d’écart sont également installés.
2. Fonction d' abaissement automatique lorsque le temps restant est écoulé: le temps de maintien adopte le temporisateur digimatic. Lorsque le temps d'attente est écoulé, le système se désactive automatiquement.
3. Fonction de fermeture du zéro, démarrage progressif du zéro : avec fonction de limitation du zéro. Si le régulateur de tension n'est pas à zéro, le bouton de sortie HV ne peut pas être fermé, garantissant ainsi que le système passe de zéro.
4. Protection contre les surintensités: Le système est équipé d'un relais de surintensité, qui est hautement anti-interférence, action rapide, objet de test de protection contre les dommages par surintensité.
5. Fonctions de protection contre les surintensités et les objets test : Ce système utilise une carte de protection électronique contre les surtensions et les éclaboussures, protège l'objet à l'essai contre les surtensions et l'éclatement. Il est rapide, stable et fiable, surmontant l’instabilité, une grande discrétion et un ajustement peu pratique de la tension de protection de l’écart entre sphères. Le réglage de la protection contre les surtensions est un réglage manuel, un affichage numérique, qui est direct, pratique et précis. La protection contre l'éclatement échantillonne la variance accidentelle du retard de chute du signal de décharge, la compare au signal de base et détermine. Il est très précis et évite les erreurs de mouvement dues à la variance accidentelle du retard croissant.
6. Fonction de surveillance en temps réel pour les données de test: Il est capable de surveiller la tension côté courant, le courant et la tension côté courant, le courant, ce qui permet de visualiser plus directement l'état du test.
7. Affichage numérique de la résonance du circuit et de la fonction de verrouillage quand ce n’est pas de la résonance et intensifie:
8. Il peut afficher directement l’état de résonance du système par facteur de puissance. Si le système n'est pas au point de résonance, il doit appuyer sur le bouton de fermeture pour accélérer. Lorsque le système est réglé sur la résonance, relâchez le bouton de fermeture, cliquez sur le bouton d'augmentation / de réduction pour passer à la vitesse supérieure ou inférieure.
9. Arrêt d'urgence : Interrupteur de freinage d'urgence «Pas à pas». En cas de conditions anormales pendant le test, appuyez sur cet interrupteur pour couper immédiatement l’alimentation principale afin de protéger le personnel de test et le matériel.

VIII.Accessoires

• Boîte à accessoires pour accessoires de rangement
• Câbles de connexion du pupitre de commande et du régulateur de tension
• Câbles de connexion du ragulateur de tension et du transformateur excitant
• Câbles de sortie du transformateur excitant
• Câbles de mise à la terre du système
• Câbles parallèles du réacteur
• Câbles de sortie HT (réacteur à diviser, diviseur à objet à tester)
• Câbles de mesure HT (les câbles de sortie de signal du diviseur de tension)
• Un rapport de test final, un certificat de qualité, un manuel d'utilisation et une liste de colisage sont proposés.

IX. Modèle optionnel
