Aperçu ProduitsSystème de test résonnant à C.A.

Système de test résonant à haute tension de fréquence 30-300Hz avec source d'alimentation V / F

Système de test résonant à haute tension de fréquence 30-300Hz avec source d'alimentation V / F

30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source
30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source

Image Grand :  Système de test résonant à haute tension de fréquence 30-300Hz avec source d'alimentation V / F meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Fanke
Certification: ISO9001
Numéro de modèle: CHX-4800KVA/200KV, 400KV, 600KV, 800KV
Conditions de paiement et expédition:
Quantité de commande min: Un Set
Prix: Negotiable
Détails d'emballage: Le cas en bois standard d'exportation avec la fumigation libèrent
Délai de livraison: 45~60 jours ouvrables
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 5 ensembles/2months
Description de produit détaillée
Examinez le principe: Circuit résonnant de fréquence variable Utilisation: Essai sur place de tension de tenue à C.A. sous 200KV, 400KV, 600KV, 800KV pour des GIS de HT ou GIL
Caractéristique de conception :: Réacteur modulaire d'essai de tension de Highed, une sortie plus élevée de valeur de Q, chaîne d'ess Composant :: Source d'énergie de V/F, transformateur d'excitation, réacteur modulaire plus léger d'essai, et divi
Fréquence d'essai :: 30-300HZ coefficient d'utilisation: 15mints ou 60 menthes
Examinez l'exactitude: Aucun moins de 1,5% Forme d'onde de production: Bonne onde sinusoïdale
Special pour: Essai sur place pour les GIS de HT ou de THT, CT, pinte Réacteur utilisant la manière: En série ou dans la connexion parallèle
Norme d'essai :: IEC60060-1 : 2010 ; 62271-203:2011 du CEI pour des GIS
Surligner:

Kit de test résonant

,

test haute tension d'équipements électriques

Ensemble d'essai de résonance résonnante de tension de fréquence variable réglé, pour l'essai de GIS à haute tension d'EHV

I. Application:

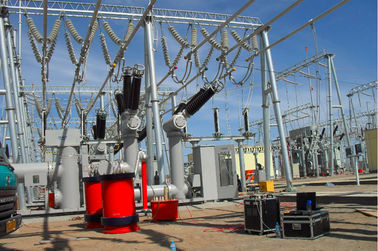

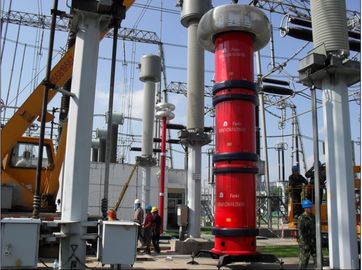

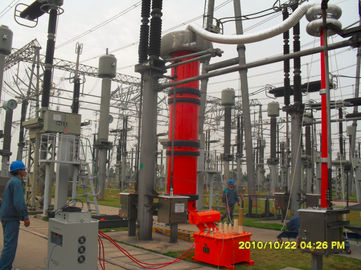

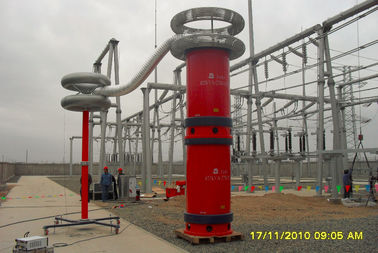

Cet ensemble de test, modèle CHX-4800KVA / 200KV, 400KV, 600KV, 800KV, est conçu pour effectuer des tests hipot AC sur site avec la technologie de circuit résonant à fréquence variable pour les systèmes SIG de classe supérieure à 110kV ~ 800KV et autres installations électriques HT; La tension de test la plus élevée ne dépasse pas 200KV, 400KV, 600KV ou 800KV via des réacteurs de test HT modulaires en connexion parallèle ou en série, la fréquence de test pouvant aller de 30 à 300 Hz; le cycle de travail ne dépasse pas 15 minutes ou 60 minutes.

Grâce à des réacteurs d’essai modulaires connectés en parallèle ou à l’arrière, l’équipement de test peut également être exécuté sur le test AC suivant sur site:

1.1 Pas plus de 200KV et 24A pour les GIS HT avec moins de U = 123KV et autres installations électriques HT

1.2 Pas plus de 400KV et 12A pour les GIS HT avec moins de U = 300KV et autres installations électriques HT

1.3 Pas plus de 600KV et 6A pour le GIS EHV avec pas plus que classé U = 550KV et autres installations électriques HT

1.4 Pas plus de 800KV et 6A pour le GIS EHV avec pas plus que classé U = 800KV et autres installations électriques HT

Jusqu'à présent, nous avions fourni un système de test de résonance à fréquence variable de 1200KV et 9A à la société de réseau électrique de Chine. L'ensemble de test conçu forme également de nombreux modèles sérialisés différents en fonction de différentes applications de test de résistance HT ou UHV via des réacteurs de test en série ou en parallèle et le nombre de configurations dans chaque ensemble. Le modèle identique peut voir un autre modèle typique dans la clause suivante.


II. Composants principaux:

SN Nom des composants Type et spécification Qté Chaque poids Chaque dimension
1 Puissance de fréquence variable FKVF-200kW / 380V 1 pièce 180kgs 750 * 700 * 1000mm
2 Transformateur d'excitation CQSB (J) -200kVA 1 pièce 1800kgs 650 * 650 * 800mm
3 Réacteur de test résonant HV CHX (kf) -1200kVA / 200kV 4 pièces 2800kgs D1200 * H1250mm
4 Diviseur capacitif TRF-800kV / 1000pF 1 jeu 550kgs D350 * H7600mm
5 Accessoires de test spéciaux 1 jeu

Note 1. La capacité de charge peut être facultative lorsqu'une petite ligne de charge est testée ou nécessite une charge analogique pour contrôler la fréquence de test.

2. Le réacteur de test peut être produit à 150KV, 200KV, 250KV, 300KV, 350KV, 400KV pour chaque tension nominale, en fonction de la portée de l'objet testé ou du client. Le max. le courant nominal de chaque réacteur HT peut être compris entre 1 et 15 A en option dans cet ensemble sérialisé,

3. L'inductance d'amortissement HV peut être facultative pour supprimer les harmoniques à haute fréquence et résister à la surtension provoquée par le contournement d'objet testé, spécial dans l'ensemble de test EHV ou UHV.

III. Priciple de test:
Ensemble d'essai de tension de tenue résonnante portative à fréquence variable

VF: Source d'alimentation à fréquence variable T: Transformateur d'excitation
L: Réacteur d’essai Cx: Équipement testé MOA1: Parafoudre
C1, C2: diviseur de tension (C1 est un bras haute tension, C2 est un bras basse tension)


IV Données techniques générales:

  1. Mode de test du système: Série résonante à fréquence variable
  2. Modèle de système: CHX-4800KVA / 200KV, 400KV, 600KV, 800KV
  3. Alimentation d'entrée: 380 ± 10% (triphasé), 50Hz / 60Hz
  4. Nombre de réacteurs d'essai HT: 4 pièces
  5. Capacité de sortie nominale: 4800kVA
  6. Tension de sortie nominale: 200KV, 400KV, 600KV, 800KV
  7. Tension d'essai maximale: pas plus de 200KV, 400KV, 600KV, 800KV
  8. Courant de sortie nominal: 6A / monobloc ou en série 12A ou 24A en parallèle
  9. Reg. Gamme de fréquences: 30Hz-300Hz
  10. Forme d'onde de tension de résonance de sortie: onde sinusoïdale
  11. THD de la forme d'onde de sortie: ≤1%
  12. Niveau d'isolation: Moins de 1,1 fois et en maintenant 1min, normal
  13. Cycle de service: 15 minutes ou 60 minutes en option sur les conditions de fonctionnement actuelles nominales;
  14. Facteur de qualité de l'ensemble de test lui-même: Q≥60
  15. Élévation de température: Moins de 65 K sous le courant nominal fonctionnant avec un cycle de service;
  16. Niveau sonore: pas plus de 70B
  17. Structure du réacteur: type immergé dans l'huile, type de cylindre en tube époxy ;


V.Main logiciel de mesure et de contrôle comme suit:


Ensemble d'essai de tension de tenue résonnante portative à fréquence variable


VI.Accessoires

  • Boîte à accessoires pour accessoires de rangement
  • Câbles d'entrée de source d'alimentation
  • Câbles de sortie de la source d'alimentation
  • Câbles de sortie du transformateur excitant
  • Câbles de mise à la terre du système
  • Câbles parallèles du réacteur
  • Câbles de mesure HT (les câbles de sortie de signal du diviseur de tension)
  • Câbles de sortie HT (réacteur à diviser, diviseur à objet à tester)
  • Base de support pour diviseur
  • Anneau corona pour réacteur d'essai et diviseur
  • Un rapport de test final, un certificat de qualité, un manuel d'utilisation et une liste de colisage sont proposés.


VII. Autre modèle typique

7.1 Pour le test de hipot AC sur site SIG de classe 123KV à 300KV

Modèle Tension nominale Courant de sortie nominal Capacité de sortie nominale

Application

(À partir de 45Hz à partir)

CHX-400KVA / 200KV, 400KV 200KV * 2 2A @ 200KV 400KVA Pour les SIG de classe 123KV et inférieurs
1A à 400KV SIG de classe 300KV et inférieure
CHX-800KVA / 200KV, 400KV 200KV * 2 4A @ 200KV 800KVA Pour les SIG de classe 123KV et inférieurs
2A à 400KV SIG de classe 300KV et inférieure
CHX-1000KVA / 200KV, 400KV 200KV * 2 5A @ 200KV 1000KVA Pour les SIG de classe 123KV et inférieurs
2.5A@400KV SIG de classe 300KV et inférieure
CHX-2000KVA / 200KV, 400KV 200KV * 2 10A @ 200KV 2000KVA Pour les SIG de classe 123KV et inférieurs
5A à 400KV SIG de classe 300KV et inférieure
Une condition spéciale peut être faite par commande

7.2 Pour le test de hipot AC sur site SIG de classe 145KV ~ 362KV

Modèle Tension nominale Courant de sortie nominal Capacité de sortie nominale

Application

(À partir de 45Hz à partir)

CHX-500KVA / 250KV, 500KV 250KV * 2 2A à 250KV 500KVA Pour les SIG de classe 145KV et inférieurs
1A à 500KV Pour les SIG de classe inférieure ou égale à 362KV
CHX-1000KVA / 250KV, 500KV 250KV * 2 4A @ 250KV 1000KVA Pour les SIG de classe 145KV et inférieurs
2A @ 500KV Pour les SIG de classe inférieure ou égale à 362KV
CHX-2000KVA / 250KV, 500KV 250KV * 2 8A à 250KV 2000KVA Pour les SIG de classe 145KV et inférieurs
4A @ 500KV Pour les SIG de classe inférieure ou égale à 362KV
CHX-3000KVA / 250KV, 500KV 250KV * 2 12A à 250KV 3000KVA Pour les SIG de classe 145KV et inférieurs
6A @ 500KV Pour les SIG de classe inférieure ou égale à 362KV
Une condition spéciale peut être faite par commande


7.3 Pour le test de tension de sortie hipot AC sur site SIG de classe 170KV à 550KV

Modèle Tension nominale Courant de sortie nominal Capacité de sortie nominale

Application

(À partir de 45Hz à partir)

CHX-1200KVA / 300KV, 600KV 300KV * 2 4A @ 300KV 1200KVA Pour les systèmes d'information géographique de 170KV et moins
2A @ 600KV Pour SIG à 550KV et moins
CHX-1800KVA / 300KV, 600KV 300KV * 2 6A @ 300KV 1800KVA Pour les systèmes d'information géographique de 170KV et moins
3A @ 600KV Pour SIG à 550KV et moins
CHX-2400KVA / 300KV, 600KV 300KV * 2 8A @ 300KV 2400KVA Pour les systèmes d'information géographique de 170KV et moins
4A @ 600KV Pour SIG à 550KV et moins
CHX-3600KVA / 300KV, 600KV 300KV * 2 12A à 300KV 3600KVA Pour les systèmes d'information géographique de 170KV et moins
6A @ 600KV Pour SIG à 550KV et moins
CHX-4800KVA / 300KV, 600KV 300KV * 2 16A à 300KV 4800KVA Pour les systèmes d'information géographique de 170KV et moins
8A @ 600KV Pour SIG à 550KV et moins
Une condition spéciale peut être faite par commande


7.4 Pour le test de hipot AC sur site SIG de classe 123KV à 800KV

Modèle Tension nominale Courant de sortie nominal Capacité de sortie nominale

Application

(À partir de 45Hz à partir)

CHX-2400KVA / 200KV × 4 800KV 12A @ 200KV 2400KVA Pour les SIG de classe 123KV et inférieurs
6A @ 400KV SIG de classe 300KV et inférieure
3A @ 600KV Pour SIG à 550KV et moins
3A @ 800KV Pour les systèmes d'information géographique à 800 kV et moins
CHX-3600KVA / 200KV × 4 800KV 13A @ 200KV 3600KVA Pour les SIG de classe 123KV et inférieurs
9A à 400KV SIG de classe 300KV et inférieure
4,5A@600KV Pour SIG à 550KV et moins
4,5A@800KV Pour les systèmes d'information géographique à 800 kV et moins
CHX-4800KVA / 200KV × 4 800KV 24A @ 200KV 4800KVA Pour les SIG de classe 123KV et inférieurs
12A à 400KV SIG de classe 300KV et inférieure
6A @ 600KV Pour SIG à 550KV et moins
6A @ 800KV Pour les systèmes d'information géographique à 800 kV et moins
Une condition spéciale peut être faite par commande

VIII. Tableau standard des tests d'isolement sur site de la norme CEI 62271-203: 2011 pour les systèmes GIS haute tension

Jeu d'essai de tension résonnante de tension de résonance variable réglé pour le long câble de la haute tension XLPE
