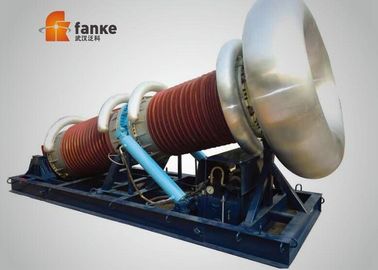

Type hydraulique de système de test résonant à CA d'inductance variable pour HV GIS ou CVT

IV Debout rapide et   figure de recyclage

1.Multit taraudé pour les deux réacteurs, capable de fournir la sortie haute tension haute fréquence requise par l'étalonnage sur site pour la CVT inférieure à 50Hz.
2. Correspondance avec une source d'alimentation à fréquence variable pour compléter le test de tenue à la tension alternative d'appareils électriques tels que les SIG, les disjoncteurs,
inducteur mutuel, gamme d'isolant de 110KV --- 500KV.

• Recyclage ou immobilisation rapide de la pièce générant la haute tension (réacteurs d’essai et transformateur d’excitation) au moyen d’équipements électro-hydrauliques sans qu’il soit nécessaire d’utiliser la machine de levage, Réduit l’intensité de la main-d’œuvre et améliore l’efficacité des essais; éviter facilement la hauteur de transport de l'équipement d'essai;
• Conception interne intégrée du réacteur d'essai à haute tension sans PD et du transformateur d'excitation pour économiser l'espace de mise en page du champ d'essai;
• Adopte la jupe de parapluie en silicone pour les matériaux isolants de la coque de la partie générant le HT, réduit la hauteur et optimise le volume et le poids
• de la partie;
• Conteneur spécial utilisé pour réaliser facilement le transport monté sur véhicule; adopte un équipement électro-hydraulique à forte poussée et se soulève doucement pour se manœuvrer et ne pas bouger;
• Le système peut être fourni avec un véhicule d'essai particulier (facultatif)

VI. Données techniques générales:

Condensateur évalué: 400KVA ～ 1000KVA
Tension nominale: 400KV ～ 800KV
Courant nominal: 1A ～ 2A
Puissance de travail: alimentation monophasée 380V, 50Hz / 60Hz
Valeur du facteur de qualité du système: Q ≥ 50
Cycle de travail et élévation de la température: après 15 minutes de fonctionnement nominal, l'élévation de la température de l'enroulement ≤ 65K
Bruit: ≤ 65dB
Altitude: ≤ 3000m
Température ambiante: -25 ~ 45, humidité relative ≤ 90%, pas de condensation
Taille: voir la figure ci-dessus

VI.Accessoires

• Boîte à accessoires pour accessoires de rangement
• Câbles d'entrée de source d'alimentation
• Câbles de sortie de la source d'alimentation
• câble de connexion entre le transformateur d'excitation et le régulateur de tension
• câble de connexion entre le transformateur d'excitation et la console de commande
• Câbles de mise à la terre du système
• Fils de sortie HT du réacteur
• Câbles de mesure HT (les câbles de sortie de signal du diviseur de tension)
• Câbles de sortie HT (réacteur à diviser, diviseur à objet à tester)
• Plateforme de type hydraulique
• Anneau corona pour réacteur d'essai et diviseur
• Un rapport de test final, un certificat de qualité, un manuel d'utilisation et une liste de colisage sont proposés.
