Système libre de tenue de tension de fréquence de puissance de PD de jeu d'essai de disjoncteur 400KVA

III. Objets applicables

• Décharge partielle et test de tenue à la tension alternative pour le génie électrique et les appareils haute tension, tels que transformateur, SIG, inductance mutuelle, commutateur, traversée, parafoudre, câbles.
• Tension d'alimentation CA des matériaux isolants

IV Caractéristiques techniques

• Peu d'ampleur d'installation complète pouvant garantir la magnitude à moins de 5pC (sauf cas particuliers)
• Coque coulée en résine époxy, corps extérieur isolé du corps isolant corona à haute tension en fibre de verre
• Basse impédance d'équipement complet, fonctions complètes de protection contre les surtensions, les surintensités, la protection contre les arcs avec fiabilité
• Moule dédié traité pour le blindage de nivellement, aluminium moulé, surface lisse, poids léger, pratique pour l'installation

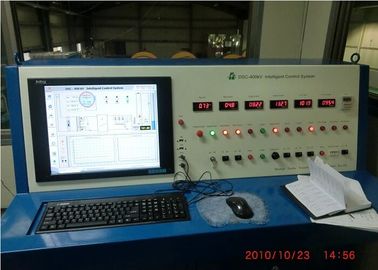

• Le dispositif de test HT de grande capacité utilise un système de mesure et de contrôle intelligent de la fréquence de l'alimentation pour assurer une intelligence et
• Automatisation du contrôle et de la protection.
• Échantillonnage et utilisation de la communication optique, isolez soigneusement les boucles de commande haute et basse tension.
• L'auto-inspection et l'affichage de l'état en temps réel sont disponibles dans le processus de test.
• Fonction de gestion parfaite des données et des rapports.
• Etre capable d'enregistrer et de dessiner la courbe de test U / T HT, I / T

V. Chiffre de connexion de test (exemple: modèle CQSB-400KVA / 400KV):

VI. Avantages

1. Test de fréquence de puissance pure à 50Hz ou 60Hz, la distorsion de la tension de sortie (THD) est très petite.
2. Répondre aux exigences de mesure de décharge partielle faible
3. Structure modulaire pour gagner de la place dans la salle d'essais
4. Basse impédance, large domaine d'application
5. Facile à utiliser avec un système de mesure contrôlé par ordinateur
6. Circuit de protection complet pour assurer la sécurité du personnel et des équipements
7. Composants électroniques sensibles aux surtensions et aux transitoires
8. Particulièrement adapté aux tests nécessitant une tension stable, même si la charge change sous tension (tests corona, wet & pollution) ou lorsque la charge est inductive (transformateurs de tension inductifs).

VII. Données techniques générales:

1. Mode de test du système: Systèmes de test de tension de tenue libre de PD sans transformateur avec transformateur à cylindre
2. Modèle de système: CQSB-400KVA / 400KV
3. Alimentation d'entrée: 380 ± 10% (monophasé), 50Hz / 60Hz
4. Capacité de sortie nominale: 400 kVA
5. Tension de sortie nominale: 400KV
6. Tension d'essai maximale: pas plus de 400 kV
7. Courant de sortie nominal: 1.0A
8. Reg. Plage de fréquences: 50 / 60Hz
9. Forme d'onde de la tension de sortie: onde sinusoïdale pure
10. Élévation de température: Moins de 65 K sous le courant nominal fonctionnant pendant 60 minutes;
11. Niveau sonore: pas plus de 65dB

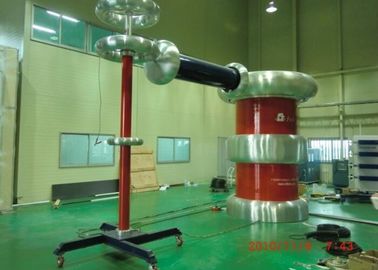

12. Structure: immergée dans l'huile avec le type de cylindre conçu

VIII. Autres composants optionnels

1. Filtre de bruit d'alimentation
2. Triple et cinquième filtre
3. Réacteur de compensation
4. Dispositif de protection rapide électronique contre les surtensions
5. Condensateur standard SF6 ·
6. Détecteur de décharge partielle

IX. Autre modèle typique

1. Type de transformateur unique :

2. Type de transformateur à cylindre empilable:
