Aperçu ProduitsSystème de test résonnant à C.A.

Appareil de contrôle de haute précision de tension de VH, appareil à haute tension pour l'essai de sous-station de puissance

Appareil de contrôle de haute précision de tension de VH, appareil à haute tension pour l'essai de sous-station de puissance

High Accuracy Hv Voltage Tester , High Voltage Apparatus For Power Substation Test
High Accuracy Hv Voltage Tester , High Voltage Apparatus For Power Substation Test

Image Grand :  Appareil de contrôle de haute précision de tension de VH, appareil à haute tension pour l'essai de sous-station de puissance meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Fanke High-voltage
Certification: ISO9001
Numéro de modèle: CHX-108KVA/27KV, 108KV
Conditions de paiement et expédition:
Quantité de commande min: une unité de
Prix: Negotiable
Détails d'emballage: Le cas en bois standard d'exportation avec la fumigation libèrent
Délai de livraison: 25-30 jours de travail
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10units/1months
Description de produit détaillée
Examinez le principe: Circuit résonnant de fréquence variable Examinez l'article: Essai de tension de tenue à C.A. sous 108KV
Max.Capacity: 108KVA Max. Tension: 27KV, 54KV, 81KV, 108KV
Caractéristique de conception: Type portatif, poids d'une seule pièce, spéciaux plus légers pour l'installation et l'essai sur plac Composant :: Source d'énergie de V/F, transformateur d'excitation, réacteur modulaire plus léger d'essai, et divi
Examinez la fréquence: 30-300HZ coefficient d'utilisation: 60 menthes
Examinez l'exactitude: Aucun moins de 1,5% Forme d'onde de production: Bonne onde sinusoïdale
Objet d'essai: 35KV câble, 10KV câble, sous-station électrique 35KV Norme d'essai: 60060-1:2010 du CEI ; 62271-203:2011 du CEI pour les GIS, 60840:2011 du CEI pour le câble de XLPE ;
Surligner:

système de test résonnant haute tension

,

test haute tension des équipements électriques

Ensemble d'essai de tension résonnante portative de tension de fréquence variable portable, pour l'essai de câble et de sous-station de puissance 35KV

I. Utilisation du produit:


Ce kit de test, modèle CHX-108KVA / 27KV, 108KV, est conçu pour un câble XLPE de classe 10KV / 35KV, transformateur de puissance, CB, CT / PT, jeu de barres dans une sous-station de 35KV permettant d'effectuer un test de tension de maintien CA avec la technologie de circuit résonant à fréquence variable ; la tension d'essai la plus élevée ne dépasse pas 27KV, 54KV, 108KV; fréquence de test: 30-300Hz; le cycle de travail n'est pas plus de 60 minutes. il peut aider les clients à effectuer un test préventif ou un test de transfert lors d'un test de tension de maintien CA

La plage de test de l'ensemble est la suivante: transformateur

1. 500 m de câble 35kV / 300mm2, fréquence de test 30-300Hz, tension de test 52kV, temps de test 60min.

2, 2000m de câble 10kV / 300mm2, fréquence de test 30-300Hz, tension de test 22kV, temps de test 5min.

3, transformateur principal 35kV / 31500kVA, capacité ≤ 0,015uF, fréquence de test 40-300Hz, tension de test 68kV, temps de test 1min.

4, CB, CT / PT, jeu de barres dans une sous-station d’alimentation 35KV, fréquence d’essai 40-300Hz, tension d’essai ne dépassant pas 95kV, temps d’essai 1min.

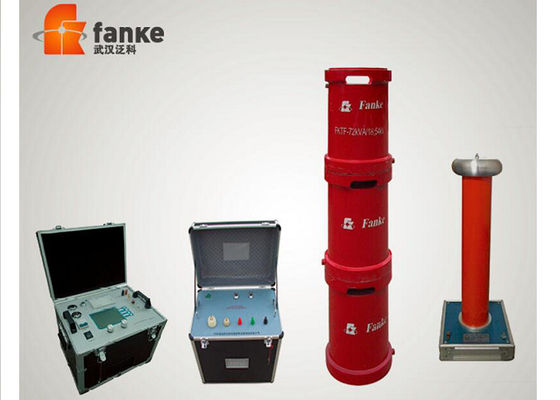

L'ensemble d'essai comprend une source d'alimentation à fréquence variable, un transformateur d'excitation, 4 pièces de réacteurs et un déviateur de mesure de haute tension (diviseur de tension capacitif). Ce type d’appareil de test convient le mieux aux sous-stations d’alimentation de 35KV

II. Données techniques générales

  1. Capacité nominale: 108 kVA;
  2. Puissance d'entrée: tension triphasée de 380V, fréquence 50Hz;
  3. Tension nominale: 27kV, 54kV, 81KV, 108KV
  4. Courant nominal: 1A; 4A;
  5. Fréquence de travail: 30-300Hz;
  6. Forme d'onde de sortie de l'appareil: onde sinusoïdale
  7. Taux de distorsion de la forme d'onde: taux de distorsion de la forme d'onde de la tension de sortie ≤ 1%;
  8. Temps de travail: continu 60min autorisé sous la charge évaluée; surpression 1,1 fois 1 minute;
  9. Élévation de température: Élévation de température ≤ 65 K après un fonctionnement continu pendant 60 minutes sous charge nominale;
  10. Facteur de qualité: l'appareil lui-même Q≥30 (f = 45Hz);
  11. Fonction de protection: Protection contre le contournement du produit testé contre les surintensités, les surtensions et les tests (pour plus de détails, reportez-vous à la section relative à l'alimentation à fréquence variable);
  12. Précision de mesure: valeur efficace du système 1.5;


III. Composants principaux:

SN Nom des composants Type et spécification Qté Chaque poids Chaque dimension
1 Puissance de fréquence variable FKVF-5kW / 380V 1 pièce 35kgs 450 * 450 * 500mm
2 Transformateur d'excitation CQSB (J) -5kVA / 1,25KV, 5KV 1 pièce 35kgs 450 * 350 * 450mm
3 Réacteur de test résonant HV CHX (kf) -27 kVA / 27 kV 4 pièces 42kgs D350 * H400mm
4 Diviseur capacitif TRF-110kV / 1000pF 1 jeu 10kgs D150 * H850mm
5 Accessoires de test spéciaux 1 jeu

IV Priciple de test:


VF: Source d'alimentation à fréquence variable T: Transformateur d'excitation
L: Réacteur d’essai Cx: Équipement testé MOA1: Parafoudre
C1, C2: diviseur de tension (C1 est un bras haute tension, C2 est un bras basse tension)


V. Panneau principal du logiciel de mesure et de contrôle:

Remarque: il s’agit du panneau logiciel avant de lancer le test de réglage des paramètres


VI.Accessoires

  • Boîte à accessoires pour accessoires de rangement
  • Câbles d'entrée de source d'alimentation
  • Câbles de sortie de la source d'alimentation
  • Câbles de sortie du transformateur excitant
  • Câbles de mise à la terre du système
  • Câbles parallèles du réacteur
  • Câbles de mesure HT (les câbles de sortie de signal du diviseur de tension)
  • Câbles de sortie HT (réacteur à diviser, diviseur à objet à tester)
  • Un rapport de test final, un certificat de qualité, un manuel d'utilisation et une liste de colisage sont proposés.


VII. Autre modèle optionnel

1. Pour le test sur site SIG

Modèle Tension nominale Courant de sortie nominal Capacité de sortie nominale

Application

(À partir de 45Hz à partir)

CHX-135KVA / 135KV 27KV * 5 1A 135KVA Pour 72,5KV et moins SIG
CHX-270KVA / 135KV 27KV * 5 1A 135KVA Pour 72,5KV et moins SIG
CHX-216KVA / 216KV 27KV * 8 1A 216KVA Pour 123KV et moins SIG
CHX-270KVA / 270KV 27KV * 10 1A 270KVA Pour 145KV et moins SIG
CHX-275KVA / 275KV 275KV 2A 275KVA Pour 170KV et moins SIG
Une condition spéciale peut être faite par commande

2. Pour le test sur site du câble XLPE 45KV

Modèle Tension nominale Courant de sortie nominal Capacité de sortie nominale Max Application
CHX-108/54 54KV 2A 108KVA Câble 45kV ≤1 km
CHX-216/54 54KV 4A 216KVA Câble 45kV ≤ 2 km
CHX-324/54 54KV 6A 324KVA Câble 45kV ≤3 km
CHX-432/54 54KV 8A 432KVA Câble 45kV ≤4 km
CHX-540/54 54KV 10A 540KVA Câble 45kV ≤5 km
CHX-1080/54 54KV 20A 1080KVA Câble 45kV ≤ 10 km
Une condition spéciale peut être faite par commande

3. Pour le test sur site du câble XLPE 66KV

Modèle Tension nominale Courant de sortie nominal Capacité de sortie nominale Max Application
CHX-160/80 80KV 2A 160KVA Câble 66kV ≤ 0,5 km
CHX-320/80 80KV 4A 320KVA Câble 66kV ≤1 km
CHX-640/80 80KV 8A 640KVA Câble 66kV ≤ 2 km
CHX-960/80 80KV 12A 960KVA Câble 66kV ≤3 km
CHX-1280/80 80KV 16A 1280KVA Câble 66kV ≤4 km
CHX-1600/80 80KV 20A 1600KVA Câble 66kV ≤ 5 km
CHX-3200/80 80KV 40A 3200KVA Câble 66kV ≤ 10 km
CHX-9600/80 80KV 120A 9600KVA Câble 66kV ≤ 20 km
Une condition spéciale peut être faite par commande

VIII. Tableau standard d'essai d'isolation sur site de la CEI 60840: 2011 pour câble XLPE
