Ensemble de test HV de type conteneur avec résonance, système de test haute tension rapide

Ensemble d'essai de résonance résonnante de tension de fréquence variable, ensemble d'essai de HV de type de conteneur avec la résonance, essai rapide

I. Application:

Le dispositif de test de résonance en série de type conteneur de CHX- (JZ) fixe tous les équipements de test du dispositif de test de résonance en série dans plusieurs conteneurs, la conception d'intégration de l'observatoire et de l'armoire de commande et l'équipement de test complet, la ligne de test de connexion connecter pour le test, pratique pour la maintenance et l'installation du matériel de test, réduisant considérablement l'intensité de travail et adapté au fonctionnement sur site

II. Champ d'application

• Tension de tenue induite par le transformateur et test PD.
• Test d’étalonnage CVT de classe inférieure ou égale à 500KV;
• Test Hipot AC pour CT HT / interrupteur / traversée de classe 220KV et moins
• Test de tenue à la tension alternative pour GIS, GIL et câbles de classe 220KV maximum

III. Types de solution

• Tenue au voltage du transformateur de type conteneur 220kv et équipement complet d’essai de décharge partielle
• Équipements de test de résonance série à fréquence variable GIS haute tension de type conteneur 220kv.
• Équipement de test de résonance à fréquence variable utilisant un câble XLPE à haute tension de type conteneur.
• Transformateur HT de type conteneur, équipement d'étalonnage sur site CVT.

Remarque: une partie d'entre eux peut être conçue comme télescopique hydraulique électrique en raison de la taille de l'équipement.

Certaines parties des testeurs peuvent être conçues avec compatibilité

IV Disposition de base des conteneurs

• Salle d'observation et de contrôle: comprend l'unité d'observation et de contrôle, par exemple une armoire de contrôle ou un ordinateur, un compteur de valeur de pointe, un instrument à décharge partielle, etc.
• Zone d'intégration de l'équipement de test HT: y compris source d'alimentation à fréquence variable (décharge partielle ou générale), transformateur d'excitation HT (décharge partielle), réacteurs de test HT, diviseur de tension à capacité HV.
• Unités de distribution d'énergie: implique la foudre, la climatisation de la salle de contrôle, la boucle de distribution d'énergie de la salle d'observation et de contrôle.
• Zone de stockage de l’équipement de test: comprend les entrepôts de lignes de connexion de test externes, les accessoires et les outils de test et d’installation.

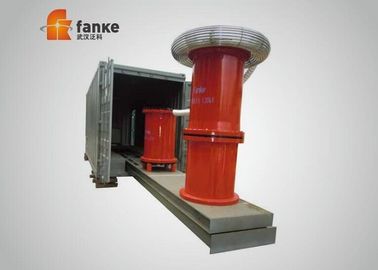

• Un plateau de propulsion hydraulique électrique peut être utilisé pour certaines pièces de spécification, permettant ainsi au dispositif dans les zones HT de s’étendre ou de revenir automatiquement dans la cabine

V. Caractéristiques techniques et avantage

• Efficacité grandement améliorée des tests sur le terrain
• Conception intégrée de l'observatoire et de l'armoire de commande et du dispositif de test complet. Raccordement de la ligne de test et du boîtier de distribution d'alimentation
• Prise en compte des problèmes de chauffage, de vibration et de perte par un concept entièrement nouveau
• Pratique pour le levage et le transport
• Scellé par la pression de l'air pour imperméable, résistant à la pluie et au chaud.
• Le bureau et le lieu d'opération spéciaux pour l'instrument, le dispositif anti-vibration hydraulique bidimensionnel, empêchent des dommages d'instrument dans le transport d'essai.
• Une distance de sécurité d'isolation suffisante a été prise en compte lors de la conception d'un équipement et d'un conteneur HT.
• Le système de test et les paramètres de configuration du conteneur peuvent être sélectionnés à l'aide d'échantillons du client.
• La propulsion électrique du réacteur si elle est équipée d'un groupe de poussée hydraulique et le mouvement est doux et stable, pas de stagnation de serrage et d'oscillation pour éviter le temps de manipulation des groupes de surpression.
• Le générateur et le dispositif de contrôle de câble peuvent également être sélectionnés

VI. Composants principaux :

• Groupe réacteurs HV Test
• Source d'alimentation à fréquence variable
• Transformateur d'excitation
• Diviseur de tension
• Conteneur d'opération et de contrôle plus petit
• Un ontainer standard pour la zone de test HT
• Tester les accessoires et ainsi de suite.
