Type essai résonnant de réservoir de fer d'inductance variable d'équipement d'essai de câble à haute tension
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Examinez le principe: | Circuit résonnant variable d'inductance de fréquence ou de variable | Utilisation: | Propulseur de HT dans le système de test résonnant |
|---|---|---|---|
| Max.Capacity: | 25A/piece ou OEM | Max.Voltage: | 400KV/piece ou OEM |
| Examinez la fréquence: | 20-300Hz ou 50Hz | coefficient d'utilisation: | 60 menthes ou OEM |
| Examinez l'exactitude: | Aucun moins de 1,5% | Special pour: | Essai sur place pour le long câble et les GIS de HT XLPE |
| Norme d'essai: | 60060-1:2010 du CEI ; Le 60840:2011 du CEI et le 62067:2011 du CEI pour XLPE câblent | ||
| Surligner: | ensemble d'essai à haute tension à C.A.,détecteur souterrain de câble |
||

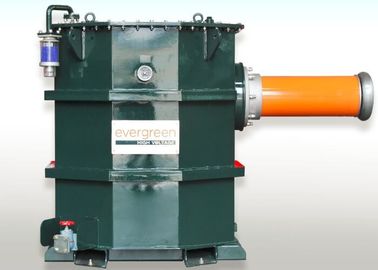

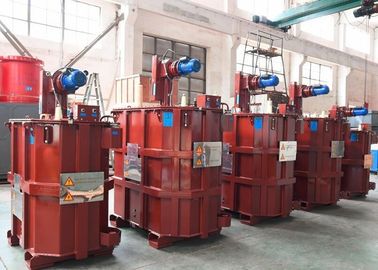

Réacteur d'essai à haute tension de type réservoir de fer, équipement d'essai résonant d'inductance variable, essai de câble
I. Application:

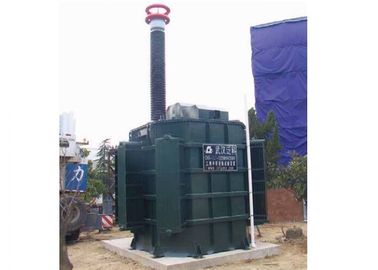

La série CHX (L, TX) de grande capacité et le système de test de résonance de régulation par induction à résonance est principalement utilisé pour la tenue en tension alternative ou pour le test de tenue en tension alternative ex-usine sur un câble HV XLPE ou un autre équipement de puissance de la classe Les avantages sont appropriés pour de très longs travaux en continu. Ces produits de Fanke ont été souscrits par l’Institut de recherche sur la haute tension de la State Grid Corporation of Wuhan (conformément à la photo ci-dessus). La spécification est 350KV, 35A. ils sont utilisés pour le test de tenue à la tension de stimulation de longue durée sur des câbles à très haute tension (test de type pour EHV XLPE).
Remarque: Le réacteur de test haute tension de type cuve de fer avec résonance de fréquence variable peut également être commandé sur commande.
La traversée de sortie haute tension sur le réacteur d’essai peut être conçue pour être horizontale.
II. Objets applicables
- Résistance à la tension alternative sur site et test de résistance à la tension alternative en usine de câbles d'alimentation haute tension de 110KV à 500KV.
III. Principales caractéristiques
- Structure de style boîte de fer, bonne dispersion de la chaleur, pouvoir fonctionner longtemps.
- Le condensateur d'alimentation d'entrée est seulement 1 / Q celui de la sortie.
- Poids as1 / 5 ~ 10 du transformateur de test de fréquence de puissance conventionnelle
- Pas de surtension transitoire en cas de panne du testeur
- Large plage d'application, bonne flexibilité d'application, large plage de condensateurs du
- testeur.
- En cas de panne de l'objet testé, la condition de résonance est endommagée, le courant de court-circuit sera automatiquement réduit au minimum, un courant de court-circuit très faible dépassant le point de défaut
- Equipé d'un système de mesure et de contrôle intelligent, à long terme de
- détecter intelligemment et automatiquement, se passer du personnel en service.
- Pourrait être conçu comme un véhicule monté et équipé d'un véhicule d'essai spécial.
IV Données techniques générales:
- Mode de test du système: Série résonante à fréquence variable ou à inductance variable
- Nombre de réacteurs d'essai HT: OEM
- Capacité de sortie nominale: OEM
- Tension de sortie nominale: max. 400KV / pièce
- Courant de sortie nominal: max.25A / pièce
- Reg. Gamme de fréquences: 20Hz-300Hz
- Forme d'onde de tension de résonance de sortie: onde sinusoïdale
- Niveau d'isolation: Moins de 1,1 fois et en maintenant 1min, normal
- Cycle de service: OEM ou 60 minutes en dessous des conditions de fonctionnement actuelles;
- Facteur de qualité de l'ensemble de test lui-même: Q≥60
- Élévation de température: Moins de 65 K sous le courant nominal fonctionnant pendant 60 minutes;
- Niveau sonore: pas plus de 70B
- Structure du réacteur: type immergé dans l'huile, type de cylindre en tube époxy ；
Remarque: une condition spéciale peut être faite par commande
