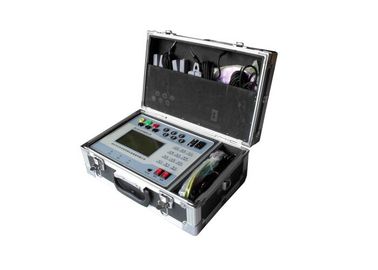

Outils de test de circuit secondaire d'analyseur de réseau vectoriel de test de relais portable

Analyseur de vecteur portable, testeur complet de paramètres de phase multifonctionnels, outils de test de circuit secondaire

I. Description du produit et avantages:

• Grand écran LCD à matrice de points, pouvant mesurer simultanément, avec l'affichage à l'écran de 16 paramètres, tels que U1, I1, φ1, U2, I2, 2, U3, I3, U1U2, φU2U3, U3U1, U1U2, I1I2, I1I2, I2I3, II2I3, et U1F.
• Résolution de mesure de tension de 10 mV, mesures de courant jusqu'à la résolution la plus élevée 0,1 mA.
• Dans la plage de mesure de la fréquence de tension de 45,00 à 65,00 Hz, résolution de 0,01 Hz.
• Dans la plage de 0,0 ~ 360,0 °, mesurez la phase entre UU, UI, II et la résolution de 0,1 °. Pendant la phase d’essai, la plage de tension d’entrée de 10 ~ 500V et la plage de courant d’entrée de 10 mA à 120A doivent être respectées. Mesures de phase vide avec le symbole "..." pour éviter que l'opérateur ne prenne normalement la valeur de phase "0.0 °" comme mesure valide en l'absence de signal.
• Système d'affichage direct de graphiques dynamiques ou statiques vectoriels.
• Après avoir choisi le transformateur de courant à pince ML250, détectez la polarité du transformateur et affichez directement le rapport R (R = I1 / I2) entre I1 et I2 et la phase φI1I2 reflétant la polarité entre I1 et I2.
• Mémoire intégrée sauvegardant 50 données de mesures de groupe (panneau). En actionnant les boutons du panneau, accédez aux ensembles de données d’historique et aux vecteurs enregistrés.
• Avec l'interface RS-232, les données de mesure de l'instrument peuvent être téléchargées sur un PC et constituer une base de données à des fins de stockage par le logiciel de gestion pour PC, ou imprimer le rapport pour fichier.
• Installez une batterie rechargeable dedans, la durée de fonctionnement continu est d’au moins 15 heures lorsque le rétroéclairage est éteint et de 11 heures ou plus lorsque le rétroéclairage est allumé.
• Utilisation de techniques de calibration logicielles, opération simple, données fiables, stabilité à long terme.

II. Principaux paramètres techniques et comparaison de modèles:

1, canaux de tension, entrée flottante

2, canaux de courant, transformateur de courant de type pince

3, tenue en tension: la tension alternative résiste à une onde sinusoïdale de 2K / 50 Hz pendant 1 min.

4, résistance d'isolement: La résistance d'isolement entre les points de test est supérieure à 10 MΩ.

5, puissance de charge: 160V 250V, 50 Hz.

6, Période de charge en cas de mise hors tension: La période de charge maximale est de trois heures en cas de mise hors tension.

7, Temps de décharge à la mise sous tension: le temps de travail continu est de 15 heures ou plus lorsque le rétro-éclairage de l'écran LCD est éteint et de 11 heures ou plus lorsque le rétro-éclairage de l'écran LCD est allumé.

8, compte de cycle de charge-décharge: 500 fois

9, décharge naturelle: À 20, après un mois, la batterie complète aura 70% de la capacité initiale.

10, dimension: 248 * 188 * 72 poids: 1,5 kg

III. Accessoires de test

1, fil d'essai pour la tension: 1 ensemble (6pcs)

2, pince ML10, type CT 3 pièces

3, ligne d'alimentation de charge à deux noyaux: 1 ensemble

4, ligne de communication RS232: 1 pièce

5, CD du logiciel: 1 copie

6, accolades pour l'instrument: 1 pièce

7, valise portable: 1 pièce

8, manuel d'instruction: 1 copie

9, Certificat de qualité: 1 copie

10, Liste de colisage: 1 copie

11, Fusible: φ5 × 20 / 1A 3 pièces

12, prise d'entrée d'alimentation: 3 pièces
