Équipement de test automatique de résistance d'isolation pour le type groupe électrogène refroidi à l'eau

Testeur de résistance d'isolement pour groupe électrogène de type à refroidissement par eau

Présentation du produit :

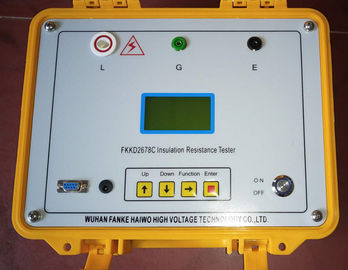

Le testeur de résistance d'isolement modèle FKKD2678C est spécialement utilisé pour la résistance d'isolement au groupe électrogène refroidi à l'eau, mais peut également être utilisé pour des tests en laboratoire ou sur le terrain des tests d'isolement d'autres équipements électriques. Courant de sortie supérieur à 25 mA. La tension de sortie maximale de 5000V. Comprend un système de mesure de micro-courant de haute précision et un système de suralimentation numérique. Il suffit d’utiliser une ligne haute tension et une ligne de signal reliant le produit à tester peut être mesurée. Mesure automatique, les résultats de l'affichage à grand écran à cristaux liquides et stockage des résultats.

Caractéristiques principales :

1. micro-contrôleur 32 bits, interface utilisateur anglaise, facile à utiliser.

2. Calcule automatiquement le rapport d'absorption et l'indice de polarisation et enregistre automatiquement 15 secondes, 1 minute, 2 minutes, 10 minutes pour faciliter l'analyse des données par minute.

3. Courant de sortie, (2500V, la sortie est supérieure à 25 mA), courants de court-circuit supérieurs à 40 mA.

4. Une technologie de module de générateur haute tension entièrement fermée, la protection de la résistance interne, une capacité sûre et fiable.Anti-interférence, pour satisfaire le fonctionnement sur site de la sous-station de THT.

5. Le test de décharge automatique est terminé et le processus de décharge est surveillé en temps réel.

Données techniques principales

Précision: ± 10%

Gamme: 0.1M ~ 250GΩ

Tension d'essai: 2500V, 5000V

Courant de court-circuit: 25mA

Temps de mesure: 1 minute à 10 minutes (avec la mesure liée)

Alimentation: 180 ~ 270VAC, 50Hz / 60Hz ± 1% (alimentation secteur ou groupe électrogène)

Environnement de travail: Température -10 ~ 40 ℃, humidité relative de 20 à 80%.

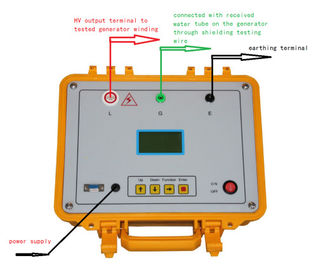

Indication de connexion

1. Terminal de ligne - Terminal de test L ou terminal de sortie HT

L - "Ligne" pour la sortie haute tension, appelée côté ligne, mesurée par le fil de câble haute tension jusqu'à la ligne de fond ou l'objet testé, par exemple, connecté aux enroulements du moteur.

2. Département du terminal des eaux - terminal G

G ---- connecté avec de l'eau reçue sur le générateur de l'évier.

3. Base du terminal - terminal E

Borne de mise à la terre, reliée au châssis du générateur avec mise à la terre.
