Appareil de contrôle à haute tension de Hipot de CC de 120KV 3mA, équipement de test actuel de fuite de petite taille

Ensemble d'essai portatif de Hipot de CC, appareil de contrôle à haute tension de CC, usine de générateur de CC

Description du produit

Récemment étudié, conçu et fabriqué conformément aux conditions techniques communes du générateur haute tension portable de la norme industrielle chinoise, le kit de test hipot de la série ZGF est un produit technologique de la nouvelle ère, adapté au test haute tension CC et à la mesure du courant de fuite sur oxyde de zin parafoudre, parafoudre magnétique, câble d'alimentation, moteur ou générateur, transformateur et commutateur dans le département d'alimentation électrique, unité de recherche scientifique, gare, centrale électrique, usine de fabrication de produits chimiques, etc.

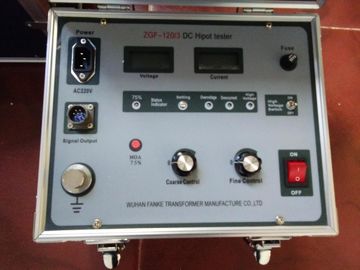

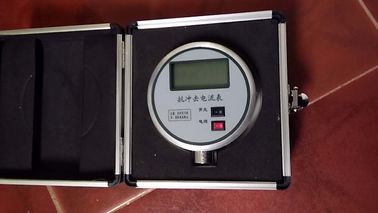

L'ensemble de test est principalement composé d'un boîtier de commande, d'un servomoteur HT de type cylindre, d'un microamètre entièrement blindé et d'une tige de décharge CC. Le boîtier de commande est utilisé pour contrôler le processus de test et afficher les données de test, le servomoteur HT de type cylindre doit fournir une tension CC haute tension, le microamètre entièrement blindé permet un affichage précis du courant de fuite et transfère les données au boîtier de commande.

Le circuit multi-tension à haute fréquence est adopté dans le jeu d’essais qui prend la tête de la première application de la dernière technique de modulation de la largeur d’impulsion haute fréquence PWM, améliorant ainsi considérablement la stabilité de la tension. Le générateur haute tension cc de haute qualité et portable est également protégé des décharges à la tension nominale grâce à l’adoption du dispositif IGBT à super puissance et aux mesures de blindage spécial, d’isolation et de mise à la terre.

Les principales parties du générateur haute tension CC haute fréquence de la série ZGF adoptent des composants fabriqués en Amérique, en Allemagne, au Japon, etc., avec une technologie de pointe, rendant les équipements plus fiables et plus stables. Le tube multi-tension est développé et produit avec la technologie allemande. Avec les caractéristiques de petite taille, de grande capacité, de capacité de surcharge élevée et de test de fonctionnement facile sur le terrain, le transformateur haute fréquence est spécialement conçu par des experts. À l'avenir, la société continuera à développer activement le marché, à prendre pour acquis la qualité et la crédibilité, à améliorer constamment sa technologie, à développer des produits sophistiqués de qualité répondant aux besoins des utilisateurs, et à s'efforcer de s'ouvrir et de refondre une nouvelle gloire du siècle.

Caractéristiques du produit

1. Plus petit en taille, plus léger en poids, avec une apparence fine et une fonction complète, plus fiable, facile à utiliser, adapté à une utilisation en extérieur, un produit optimal dans une nouvelle ère.
2. Adoptez la technologie la plus avancée et dirigez la première application de la dernière technique de modulation de la largeur d'impulsion haute fréquence PWM et de la modulation de réseau logique à chaîne d'impulsions. La fréquence est augmentée jusqu'à 100 kHz avec la technologie haute fréquence, ce qui rend la sortie HT plus stable et le rapport d'ondulation plus petit.
3. Conception sans entretien. Les composants principaux sont des dispositifs d’importation de technologie de pointe importés des États-Unis, d’Allemagne et du Japon, etc., qui sont durables et n’ont pas à s’inquiéter du court-circuit direct à la terre avec décharge continue.
4. Haute précision et mesure correcte. Les indicateurs de tension et de courant ont tous un affichage numérique, avec une résolution de tension de 0,1 kV et un courant de 0,1 µA. La valeur de tension appliquée à l'objet de test de charge est affichée directement par le voltmètre de l'armoire de commande, qui n'a pas besoin d'être connectée à l'extérieur avec un diviseur de tension lors de l'utilisation, et la connexion du fil est facile.
5. Haute stabilité de la régulation de la tension, régulation de la tension en douceur sur toute la plage. La régulation de la tension de sortie adopte un potentiomètre multi-anneaux d'importation unique avec un réglage grossier et un réglage fin. La précision de l'ajustement de la tension est meilleure de 0,1%, la précision de la mesure de la tension et du courant est inférieure à 1,0% et le facteur d'ondulation est supérieur à 0,5%.
6. Sortie de polarité négative, démarrage à zéro, réglable en continu, ayant la fonction de surtension, de surintensité, de retour à zéro et de protection de la terre. Son fonctionnement est sûr en raison de la fonction puissante du circuit de protection automatique, de l’index technique de tous types dépassant les produits standard et similaires.
7. Facilite la mesure du limiteur d’oxyde de zinc avec la fonction supplémentaire de haute précision 75% VDC-1mA; pas de calcul avec une légère pression sur le bouton. Avec la touche de fonction 75% volt sur l’armoire de commande, ouvrez le bouton 0,75 lorsque le courant monte à 1000 µA pendant le test du parafoudre, à ce moment, la valeur affichée sur le voltmètre et le courantiomètre est égale à 75% des données. Faites tourner le bouton d’augmentation de tension et le bouton de réglage fin à zéro immédiatement après la fin du test, puis appuyez sur le bouton vert, coupez le voltage et éteignez l’interrupteur avant de faire un autre test.
8. Fonction pratique de réglage de surtension. Le réglage de la valeur de volt peut avoir un affichage visuel avec l’adoption du commutateur à cadran numérique qui rend le fonctionnement plus décontracté, l’unité de valeur affichée étant le kV.
9. Structure segmentaire de l’amplificateur haute tension. Convient pour une utilisation sur le terrain, pratique et économique, une machine sert à plusieurs fins.
10. Trois pieds de support dissimulés sont placés dans la partie inférieure pour augmenter la stabilité de l’amplificateur haute tension.

Figure de connexion du circuit de test

Remarque: le boîtier de commande (armoire) est utilisé pour contrôler le processus de test et afficher les données de test, le surpresseur HV de type cylindre (générateur HT) doit fournir une tension CC haute tension, le microamètre entièrement blindé (uA) sert à l' affichage précis du courant de fuite. et transférez les données dans la boîte de contrôle.

la tige de décharge sert à la mise à la terre et à la décharge après avoir terminé le test CC.

Spécification principale et modèle optionnel
