Kit de test Hipot DC portable, kit de test Hipot, kit de test HV, équipement de test HV

I. Description du produit

Récemment étudié, conçu et fabriqué conformément aux conditions techniques communes du générateur haute tension portable de la norme industrielle chinoise, le kit de test hipot de la série ZGF est un produit technologique de la nouvelle ère, adapté au test haute tension CC et à la mesure du courant de fuite sur oxyde de zin parafoudre, parafoudre magnétique, câble d'alimentation, moteur ou générateur, transformateur et commutateur dans le département d'alimentation électrique, unité de recherche scientifique, gare, centrale électrique, usine de fabrication de produits chimiques, etc.

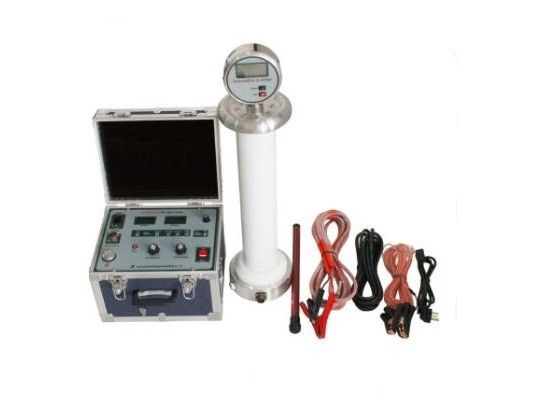

L'ensemble de test est principalement composé d'un boîtier de commande, d'un servomoteur HT de type cylindre, d'un microamètre entièrement blindé et d'une tige de décharge CC. Le boîtier de commande est utilisé pour contrôler le processus de test et afficher les données de test, le servomoteur HT de type cylindre doit fournir une tension CC haute tension, le microamètre entièrement blindé permet un affichage précis du courant de fuite et transfère les données au boîtier de commande.

Le circuit multi-tension à haute fréquence est adopté dans le jeu d’essais qui prend la tête de la première application de la dernière technique de modulation de la largeur d’impulsion haute fréquence PWM, améliorant ainsi considérablement la stabilité de la tension. Le générateur haute tension cc de haute qualité et portable est également protégé des décharges à la tension nominale grâce à l’adoption du dispositif IGBT à super puissance et aux mesures de blindage spécial, d’isolation et de mise à la terre.

Les principales parties du générateur haute tension CC haute fréquence de la série ZGF adoptent des composants fabriqués en Amérique, en Allemagne, au Japon, etc., avec une technologie de pointe, rendant les équipements plus fiables et plus stables. Le tube multi-tension est développé et produit avec la technologie allemande. Avec les caractéristiques de petite taille, de grande capacité, de capacité de surcharge élevée et de test de fonctionnement facile sur le terrain, le transformateur haute fréquence est spécialement conçu par des experts. À l'avenir, la société continuera à développer activement le marché, à prendre pour acquis la qualité et la crédibilité, à améliorer constamment sa technologie, à développer des produits sophistiqués de qualité répondant aux besoins des utilisateurs, et à s'efforcer de s'ouvrir et de refondre une nouvelle gloire du siècle.

II. Caractéristiques du produit

1. Le générateur haute tension Dc adopte la technologie PWM haute fréquence pour permettre un ajustement fermé avec une stabilité haute tension, un faible facteur d'ondulation et un circuit de protection fiable et rapide . Le générateur peut supporter une décharge directe par des dispositifs de grande capacité . Il est de petite taille et léger, pratique pour une utilisation sur le terrain.
2. Gamme complète de tension linéaire à réglage linéaire , avec une précision de régulation de la tension inférieure à 0,1%; la précision de mesure de la tension est de 0,5%, résolution 0.1kv ; La précision de mesure actuelle est de 0,5%, la résolution minimale: boîtier de commande 1µA, courant de résistance aux chocs 0,1µA .
3. Le générateur utilise une alimentation en courant alternatif de 220 V (AC220V ± 10%, 50 Hz ± 1%), le facteur d’ondulation est inférieur à 0,5% et peut être utilisé par tout temps, sur le site .
4. Le multiplicateur haute tension utilise des matériaux plus avancés pour une encapsulation solide, ce qui évite les désagréments liés aux équipements remplis d'air et d'huile. La base large et le cylindre extérieur de qualité légère le rendent stable et plus pratique pour la maintenance.
5. Bouton de commutation de tension MOA à 75% , parafoudre d’essai simple et pratique .
6. O ver - la fonction de réglage de la tension affiche la valeur de la surtension pendant le processus de régulation ; Protection parfaite contre les surtensions, les surintensités et les courts-circuits. C’est le meilleur compagnon des expériences sur câbles .
7. La fonction de protection de ligne de coupure parfaite et de démarrage avec potentiel non nul protège l'opérateur et les échantillons à tout moment. Ce produit est doté d’ un boîtier de commande résistant aux jarrets , d’ un panneau de commande clair et concis et d’une invite vocale .

III. Figure de connexion du circuit de test

Remarque: le boîtier de commande (armoire) est utilisé pour contrôler le processus de test et afficher les données de test, le surpresseur HV de type cylindre (générateur HT) doit fournir une tension CC haute tension, le microamètre entièrement blindé (uA) sert à l' affichage précis du courant de fuite. et transférez les données dans la boîte de contrôle.

la tige de décharge sert à la mise à la terre et à la décharge après avoir terminé le test CC.

IV Modèles de produits et paramètres techniques
