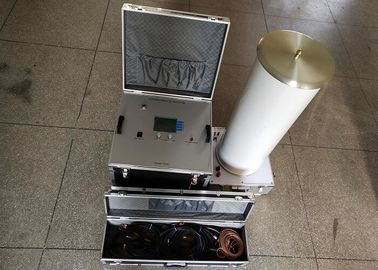

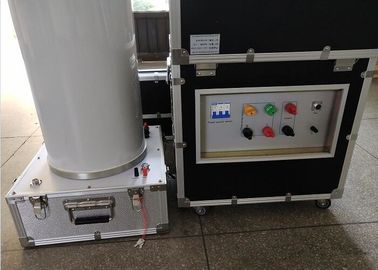

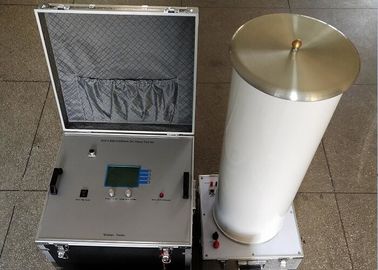

Équipement d'essai de CC Hipot pour le type appareil de contrôle actuel de fuite de générateur

Générateur à haute tension de grande capacité de CC, appareil de contrôle de CC Hipot pour le type à refroidissement par eau de générateur, courant de fuite Tesing

I. Application:

Le générateur haute tension à courant continu de grande capacité de la série FKSZG (testeur hipot CC), également appelé «testeur de courant de fuite de générateur refroidi par eau", est conçu pour les tests de courant de fuite et de tension continue du générateur refroidi par eau. courant de conduction d'enroulement de générateur est très grand, dans la tension d'essai à 20-150mA ou plus. S'il n'y a pas assez de capacité de sortie du générateur haute tension CC, ne peut pas augmenter. Le courant de sortie du testeur domestique haute tension CC est généralement situé à moins de 10 mA, le courant de sortie du générateur de haute tension 200 mA est vide.

L'idéologie directrice de la conception et de la fabrication découle de ce qui suit:

1, en raison du grand courant de conduction d'enroulement de générateur refroidi par eau est très grand, dans la tension d'essai à 20-150mA ou plus. Si la capacité de sortie du générateur haute tension CC n’est pas suffisante, ne peut pas augmenter.

2, le courant de sortie actuel du testeur haute tension CC domestique est généralement inférieur à 10 mA, le courant de sortie du générateur de haute tension 200 mA est vierge.

3, L’essai en courant continu de l’équipement électrique général à haute tension se trouve dans l’isolation des défauts de pénétration et, dans le cas du moteur, il ne détecte que les défauts d’isolation locaux (isolation de la fin de bobine du stator)

4, afin de pouvoir mesurer avec précision le courant de fuite du générateur à refroidissement par eau, la série FKSZG du générateur à haute tension spécialement conçue pour divers tests de circuit de compensation de courant parasite peut totalement exclure le courant parasite et la polarisation de la conduite d'eau interférence potentielle Influence, vraiment mesuré le courant de l'échantillon à tester.

Générateur haute tension série DC 5.FKSZG avec circuit doubleur de tension de fréquence intermédiaire. Première application de la dernière technologie de modulation de largeur d'impulsion PWM et de dispositifs IGBT haute puissance. Et selon la théorie de la compatibilité électromagnétique, l’utilisation de mesures spéciales de blindage, d’isolation et de mise à la terre. De sorte que le générateur haute tension CC à atteindre une haute qualité, portable et peut supporter la décharge de tension nominale sans dommage.

6.Selon la tension de sortie du générateur testé n'est pas supérieure à 20KV (Un), la tension de test CC sur le site de hipot est de 3Un = 60KV, le courant de fuite du générateur de puissance à refroidissement par eau est généralement inférieur à 200 mA. Le modèle FKSZG - Ensemble de test 80KV / 200mA permet donc de conserver une marge ..

II. Caractéristiques techniques

Le testeur de la série FKSZG est conçu pour le test de tenue au courant de fuite et de tenue en tension continue du générateur refroidi par eau. Il est basé sur la "méthode de blindage basse tension" développée selon le principe d'utilisation du circuit de tension à fréquence intermédiaire, utilisant la dernière modulation de largeur d'impulsion PWM technologie et dispositifs IGBT à haute puissance. Et selon la théorie de la compatibilité électromagnétique, l’utilisation de mesures spéciales de blindage, d’isolation et de mise à la terre. Ses principales caractéristiques sont:

1) L'ensemble des dispositifs uniquement par le boîtier d'alimentation et le cylindre à double tension, le câblage est très simple.

2) Utiliser un circuit électronique pour contrôler et réguler la tension, facile à utiliser, confortable; la tension, le courant, etc. sont lus directement sur l'écran LCD et aucune conversion.

3) Possède des fonctions de chronométrage et d'auto-indice, conçues conformément aux exigences des procédures d'essai et à la norme d'essai relative du générateur.

4) Protection parfaite contre les surtensions et les surintensités.

IV paramètres techniques

V. Modèle optionnel

Modèle: FKSZG- 60KV / 200mA: test de la tension de sortie du générateur testé ≤ 15KV (Un)

Modèle: FKSZG- 80KV / 200mA: test de la tension de sortie du générateur testé ≤ 22KV (Un)

Modèle: FKSZG- 90KV / 300mA: test de la tension de sortie du générateur testé ≤ 25KV (Un)

Modèle: FKSZG- 120KV / 300mA: test de la tension de sortie du générateur testé ≤ 35KV (Un)

VI. Figure de connexion de test

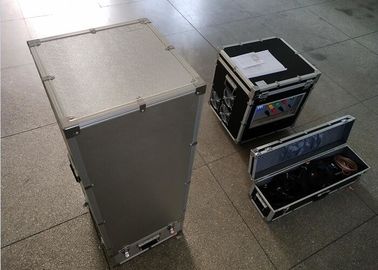

VII. Liste d'approvisionnement
