Haut équipement de test potentiel/appareil de contrôle à haute tension d'isolation pour l'extrémité du redresseur

Essayeur potentiel extérieur de générateur, essayeur d'isolation pour l'extrémité du redresseur, méthode externe de déplacement de potentiel

Introduction d'I.Product et pourquoi utilisation l'appareil de contrôle :

L'essayeur potentiel de surface de générateur de FBG-II est un essayeur d'isolation avec le type de tige pour détecter des défauts d'isolation d'extrémité de redresseur de générateur par la méthode potentielle extérieure (également appelée le potentiel la méthode externe de déplacement). En détectant l'étanchéité et la force relative d'isolation du redresseur finissez. Il peut découverte gracieuse que l'isolation d'extrémité du redresseur a causée de wrapping&packing artificiel et de souder mal, qui ne pas être trouvé essai de tension de tenue par à C.A. et de C.C à l'enroulement de redresseur de générateur.

La mesure potentielle extérieure de l'extrémité de bobine de redresseur de générateur est un nouvel article d'essai, et joue un rôle de surveillance d'isolation en vérifiant l'isolation d'extrémité, autre améliorant la fiabilité du travail sûr du générateur.

II. paramter de canalisation de l'appareil de contrôle :

1. Résistance d'entrée 100MΩ

2. Tension d'essai : C.C 0-30KV

3. Exactitude de tension : 1,0%

4. Batterie : 6F22 9V

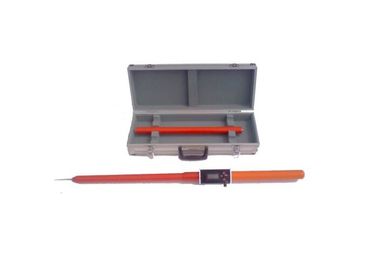

III. structure et indication d'appareil de contrôle

1, poignée 2, batterie 3, fondant la colonne
4, les 5 principaux, tube rallongé 6, pièce de diviseur de tension
7, sonde 8, bouton de tige de commutateur électrique

Note : Les tubes rallongés ont trois morceaux, ainsi l'opérateur peut rallonger la distance de détection selon le champ réel.

IV. principe d'essai et méthode d'utilisation

1 norme d'essai : La tension d'essai de C.C d'isolation de l'extrémité de bobine de redresseur du générateur est 2 fois la tension évaluée, et la fuite

                           le courant n'est pas plus de 1 microampères.

2. Instrument d'essai : Appareil de contrôle à haute tension 1set de hipot de C.C de ZGF-60KV/2mA

                              Appareil de contrôle potentiel 1set de surface de générateur de FBG-II

                              HT protégeant des microampères

3. Le principe d'essai :

La tension CC Est appliquée à la barre de redresseur par l'appareil de contrôle à haute tension de hipot de C.C de ZGF-60KV/2mA, la résistance Pρ de volume de l'isolation de barre est beaucoup plus grande que le ρσ de résistance extérieure, et la tension au sol est très basse. Si une barre de fil a des défauts, sa distribution de tension changera de manière significative. Quand il y a un défaut dans l'isolation, Ρρ diminue, et les diminutions de chute de tension d'isolation également, faisant augmenter la tension au site de défaut. ainsi l'appareil de contrôle de FBG-II peut capturer les données changeantes de tension, puis juge si là a des défauts.

méthode de l'essai 4.The :

Mettez-vous premièrement le fil en court-circuit triphasé d'avance- de l'enroulement avec le redresseur, le générateur à haute tension de C.C injecte la tension de 2 fois à l'enroulement, et la tension et le courant sont examinés par l'appareil de contrôle externe de décalage de potentiel de générateur (FBG-II).

Note : Le fil de masse de la tige de l'essai (FBG-II) doit être relié au fil de masse du dispositif se produisant à haute tension.

5. Précautions :

5.1. Quand le papier d'isolation d'aluminium est enveloppé à l'extrémité du redresseur, il doit être enveloppé étroitement, autrement betwwen le papier d'aluminium et la surface isolante du redresseur formera un condensateur. Quand la tige de mesure de FBG-II est en contact avec l'enroulement du redresseur, il y a un grand courant dérivé, qui cause le jugement erroné et l'influence sur la valeur d'essai.

5.2. Quand l'extrémité est enveloppée, elle devrait être divisée en ligne côté de tige et le côté d'admission de l'eau, et l'intervalle les des deux côtés est plus grand que 3 cm. de sorte que découvrir le problème de défauts soit d'un côté, en fait, le point principal de défauts est à la racine et le cône du redresseur, la mesure de la partie moyenne n'a pas significatif.

5,3, le mètre de microampère lié à la tige de mesure de l'appareil de contrôle de FBG-II devraient être type numérique, lecture et protégé soyez facilement

il est dans la partie plus inférieure du carter du stator, il n'est pas facile mesurer 5,4, le joint d'extrémité, satisfaire mènent à l'avance avant l'essai.

5,5, il est important de remarquer le nombre de fente anormal et de l'éviter erroné.

5.6. Enlevez à l'air comprimé premièrement l'eau de refroidissement complètement dans le redresseur avant l'essai ci-dessus.
