Type fendu d'équipement d'essai électrique d'ensemble réglé d'essai secondaire d'injection de courant

Grand kit de test d'injection de courant, Kit de test d'injection de courant du côté secondaire, type fractionné, courte durée de travail

I. Description du produit

Le grand ensemble d’essais d’injection de courant série DDG est un type de générateur de courant lourd, il est utilisé dans les centrales électriques, les sous-stations, les appareils électriques et la recherche scientifique, les salles d’essais, etc. il fonctionne pendant peu de temps ou à la commande, avec un faible volume, un poids léger, de belles performances, facile à réviser. L'ensemble de test est également appelé générateur de courant lourd, ensemble de test d'injection de courant secondaire ou ensemble de test d'injection de courant primaire.

Le grand ensemble d’essais de courant comprend un boîtier de commande de régulation de tension et un grand générateur de courant avec un fil d’essai de courant important. Il est largement utilisé dans les sites de recherche, de production et d’essais électriques des entreprises d’électricité, des chemins de fer, de la pétrochimie, de la métallurgie et des industries extractives. La durée de sortie continue maximale au courant nominal est généralement de 5 minutes à plus de 10 minutes.

II. Applications:

• Essai de choc actuel pour MCCB, ACB, jeu de barres et divers TC
• Le champ de calibration actuel pour CT / PT et autres équipements électriques.
• Test de montée en température actuel
• Interrupteur, disjoncteur, test de fonctionnement du relais de courant
• Calibrage pour ampèremètre, pince ampèremétrique, transformateur de courant

Remarque :

• Structure portative, quantité de courant de sortie réglable, mesure bidirectionnelle actuelle et lecture directe
• Différentes normes de courant de sortie peuvent être établies en fonction de la demande de l'utilisateur.
• Le type de cycle de longue durée peut être fabriqué sur commande.

III. Types de rappel de courant

• type à un corps pour ci-dessous monophasé 3000A
• sortie courant monophasé
• Sortie courant triphasé

IV Fonctions de contrôle universelles

1. Affichage numérique
2. Haute précision
3. Haute résolution;
4. Chronométrage automatique
5. Entièrement Protections
6. Alarme
7. Chronométrage automatique

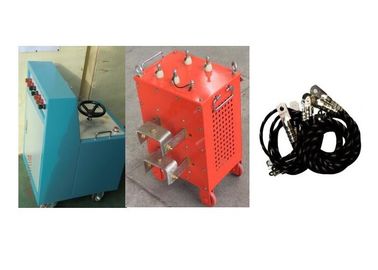

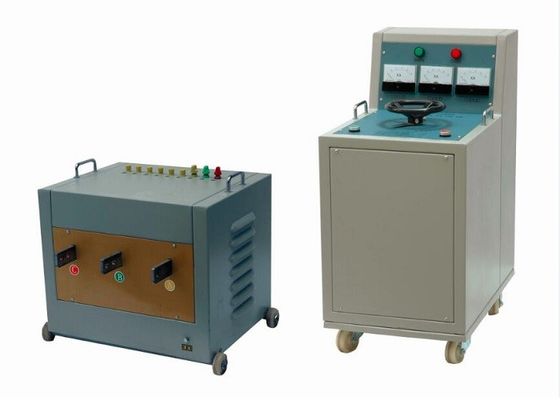

V. Composants principaux d'un ensemble

• Armoire de commande de régulation de tension,
• gros amplificateur de courant
• gros câbles de connexion de courant (en option)

VII. Spécifications techniques :

1. Sortie: faite par ordre, onde sinusoïdale,
2. Capacité: faite par commande
3. Plage de temps: 0-999S
4. Durée: 5 minutes à la capacité nominale
5. Tension d'entrée: AC220V ou 380V ± 10% 50 / 60Hz ± 1
6. Température ambiante: ℃8 50 ℃
7. RH: 85%, pas de rosée
8. Niveau de la mer supérieur: 1000 mètres ou moins

9. Tension de sortie: 3V, 6V

10. Temps maximum de sortie continue au niveau nominal: 5 minutes allumées / plus de 10 minutes éteintes.

11. Forme d'onde de sortie: le courant de sortie est une onde sinusoïdale standard avec un petit pépin, meilleur que l'indice standard des exigences du système d'alimentation, et le facteur d'ondulation est inférieur à 0,3%.

12. Précision de mesure: supérieure à 0,5. Le voltmètre actuel présente une valeur effective réelle, une haute précision et une grande stabilité.

13. Mode courant de sortie: la valeur effective réelle est réglable en continu;

14. Stabilité actuelle: supérieure à 0,5%

15. Méthode de câblage: selon les besoins

16. Paramètres de protection: protection contre les surintensités, position zéro

17. Fonctions: régulation de la tension de commande du moteur électrique, augmentation et diminution du courant, avec minuterie, avec alarme après la synchronisation.

VIII. Caractéristiques techniques
