Équipement d'essai variable de la fréquence cardiaque PT, analyseur portatif de PT PT

Analyseur portatif de CT / PT, appareil de contrôle de caractéristiques d'excitation de CT / PT, essai variable de fréquence

I. Description du produit

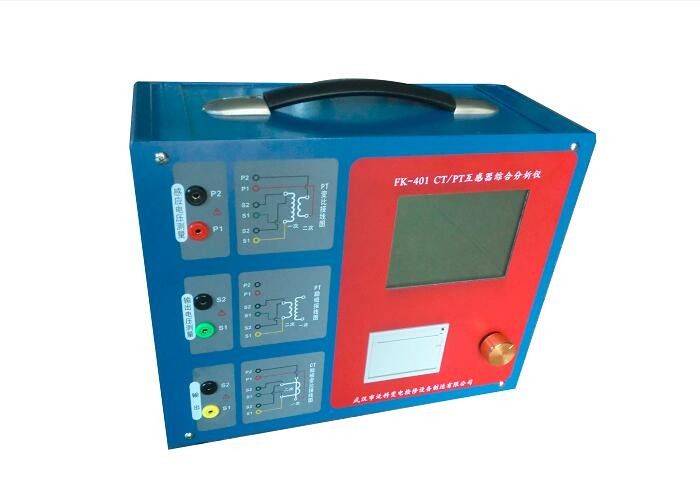

L'analyseur CT / PT FK-401 est une sorte d'équipement de test professionnel pour les équipements électriques CT / PT. Il peut satisfaire à toutes sortes de caractéristiques d'excitation (c.-à-d. Caractéristiques de tension), de rapport, de polarité, de résistance d'enroulement secondaire, de charge secondaire, d'erreur de rapport et d'erreur de déphasage ainsi que d'autres exigences de test. Il est également conforme. avec différents types de caractéristiques de l'excitation, du rapport, de la polarité, de la résistance de l'enroulement secondaire, de l'erreur de rapport et de l'angle de phase ainsi que d'autres exigences de test.

II. Principaux éléments de test effectués:

• Tous types de TC (par exemple: protection, mesure, TP): caractéristiques d'excitation (c.-à-d. Caractéristiques de tension), rapport, polarité, résistance de l'enroulement secondaire, charge secondaire, erreur de rapport et erreur de déphasage et autres exigences de test,
• Conforme aux différents types de caractéristiques d'excitation, de rapport, de polarité, de résistance, d'enroulement secondaire, d'erreur de rapport et d'erreur de phase d'unité électromagnétique, et à d'autres exigences de test.
• Indique automatiquement la tension / le courant au coude, la courbe d'erreur de 10% (5%), le facteur de limite de précision (FAL), le facteur de sécurité de l'instrument (FS), la constante de temps secondaire (Ts), le coefficient de rémanence (Kr), les inducteurs saturés et non saturés, etc. CT, paramètres PT.
• Conforme aux normes IEC60044-1, IEC60044-6 CT / PT.

III. Caractéristiques techniques

1. Complet, répond à tous les types de TC (par exemple: protection, mesure, TP): caractéristiques d’excitation (c.-à-d. Caractéristiques de tension), rapport, polarité, résistance de l’enroulement secondaire, charge secondaire, erreur de rapport et erreur de déphasage et autres exigences de test, conforme également à divers types de caractéristiques d’excitation, de rapport, de polarité, de résistance d’enroulement secondaire, d’erreur de rapport et d’angle de phase ainsi que d’autres exigences de test.

2. Indique automatiquement la tension / le courant au coude, la courbe d'erreur de 10% (5%), le facteur de limite de précision (ALF), le facteur de sécurité de l'instrument (FS), la constante de temps secondaire (Ts), le coefficient de rémanence (Kr), les inducteurs saturés et non saturés et d'autres paramètres CT, PT.

3. Conforme aux normes IEC60044-1, IEC60044-6 CT / PT.

4. Basé sur une théorie de test basse fréquence avancée, capable de tester le coude du test CT jusqu'à 30KV.

5.Device peut stocker 2000 groupes de données de test, non volatiles. Une fois le test terminé, utilisez U disk pour le logiciel d’analyse de données PC et générez des rapports dans un fichier WORD.

6. Le test est simple et pratique, un seul bouton permet de compléter les tests de résistance, d'excitation, de rapport et de polarité du CT. Sauf pour le test de charge, divers autres tests CT utilisent le même câblage.

7. Facile à transporter, poids de l'instrument <9 kg

IV Données de test
