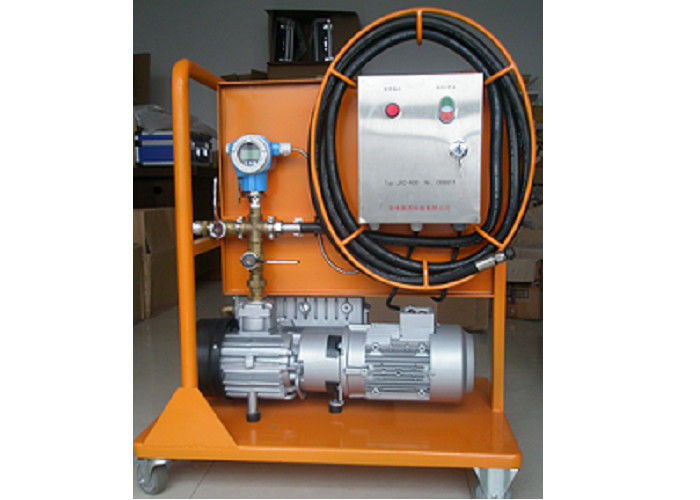

Dispositif électrique automatique d'aspiration et d'aération de gaz des outils d'essai SF6

Dispositif d'aspiration et d'aération de gaz SF6, machine de mise en service et d'entretien de SIG, réparation de disjoncteur

I. Description du produit

Avec le développement rapide et l'utilisation croissante d'équipements électriques à base de SF6 dans le secteur de l'énergie, les exigences d'installation, de mise en service et de maintenance rapides des équipements électriques à SF6 (telles que le disjoncteur HV SF6, le gaz SF6 de type HV GIS) sont de plus en plus élevées; le gaz SF6 doit aspirer et aérer rapidement ces équipements sur le terrain.

Le dispositif d’aspiration et d’aération de gaz SF6 série FK6702 adopte la technologie d’équipement de maintenance électrique SF6 la plus avancée et est spécialement conçu pour aspirer la chambre à air du disjoncteur SF6. Les pompes à vide à puissances multiples et à plusieurs degrés de vide finaux sont optionnelles dans l'appareil.

II. Caractéristiques techniques

1, détection automatique de la séquence de phase de tension
2, structure compacte
3, pompage rapidement

4, bonne étanchéité

5, petite taille, poids léger

III. données techniques

1, avec pompe à vide 40m3 / h
2, indication numérique de vide; vide final <0,1 mbar
3, taux de fuite de gaz <1%
4. Connecteur rapide auto-obturant importé (pour connecter le dispositif de remplissage de gaz SF6)
5, tuyau M20 × 1,5 / 5m
6, tension de travail: 208 ~ 240V / 380 ~ 460V / 50Hz AC
7. Dimensions: 800mm × 500mm × 1000mm
8, poids: 85 kg

VI. Configuration et composants:

1. Pompe à vide: RA407 allemand standard
2. Données de pression: Allemagne E + H importé
3. Composants électriques: Allemagne Moeller
4. Chariot: plaque d'acier épaisse de 4mm, conception améliorée
5. Roulettes porteuses Guangdong Zhongshan Xiangrong supo roulettes
6. Protection IP65 de boîte électrique faite sur commande de petite boîte électrique en acier inoxydable
7. Tuyau en acier inoxydable
8. Valve: robinet à tournant sphérique
9. L’alimentation AC380V reconnaît automatiquement la séquence de phases
10. Connecteur en option avec divers connecteurs de commutateur
