Condensateur de compensation de capacitance d'équipement de mesure à haute tension à CA

Condensateur de compensation de capacité pour le test de haute tension alternative

Introduction

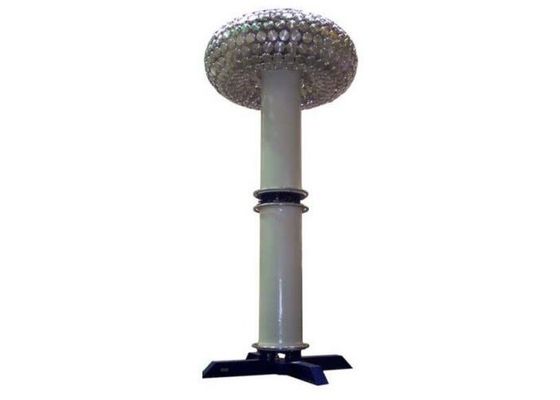

Le condensateur de couplage de la série OWF est principalement conçu pour le test de haute tension et la mesure de PD dans le secteur de l'énergie. Il peut également faire partie de la mesure de la décharge ou de la charge simulée alternative dans le circuit d’essai haute tension alternatif. Il est conforme à la norme de fabrication JB / T8169-1999 "Condensateurs à tension partielle et à couplage alternatif".

II..Application

• Kit de test d'échantillons de signal de couplage PD soumis à un test de haute tension
• Charge simulée haute tension pour les systèmes de test résonants et les systèmes de test haute tension sans PD

III..Données techniques principales

• Modèle de tension minimum: 50kV
• Modèle de tension maximale: 500kV
• Modèle de capacité nominale minimale: 100 pF
• Modèle de capacité nominale maximale: 0.050uF
• Cycle de travail minimum: 60 minutes ou adapté
• Niveau de surtension: tension nominale 1.1x
• Température ambiante: -40 ~ + 45;
• Altitude au-dessus du niveau de la mer: ≤1 000 m (au-dessus de 1 000 m, sauf indication contraire)
• Écart de capacité: ≤ ± 5%
• Perte diélectrique: ≤ 0,2%
• Niveau de PD: Un sous ≤ 5pC
• Coefficient de température de capacité: 5 × 10-4 / K
• Construction: capacité pure, peu d'huile d'isolation à l'intérieur, coque époxy
• Exigence spéciale est comme convenu.

IV Modèle typique comme suit
