Détails sur le produit:
Conditions de paiement et expédition:
|
Principe d'essai :: | Division de tension de résistance | Utilisation: | Haute tension de C.C à C.A. de mesure dans le circuit d'essai de hipot à C.A. |
---|---|---|---|
Examinez l'exactitude: | AC/DC : Aucun moins de 1,5% ou 1,0% | Frequnecy fonctionnant: | Fréquence 50Hz/60Hz de puissance |
Examinez la chaîne de tension: | 50KV~400KV peut être commandé | Type: | Sec, avec l'anneau de couronne et la base |
Surligner: | équipement de test hv,testeur haute tension alternative |

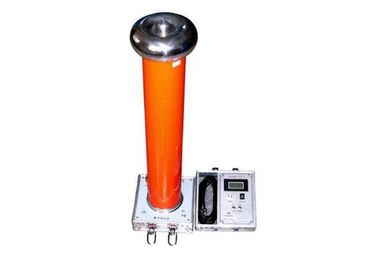

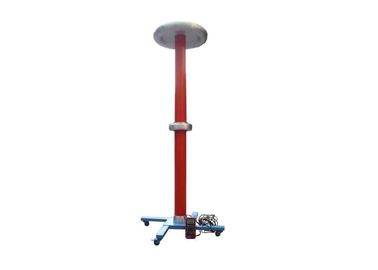

Diviseur de tension CA / CC pour la mesure de haute tension, diviseur de mesure de haute tension
Introduction
La série SGB est un type d’instrument spécial utilisé pour la mesure sur site de valeurs de haute tension. Il peut mesurer la tension continue et la tension alternative avec deux parties de diviseur de tension et d'instruments de mesure. La structure de blindage équipotentielle équilibrée du diviseur et les composants électroniques de haute qualité dans un tube isolant complètement scellé assurent la précision du test. L'ensemble du dispositif présente les caractéristiques suivantes: bonne linéarité, performances stables, structure raisonnable, facilité de transport, affichage simple et intuitif, etc. idéal pour les instruments de mesure sur le terrain.
II.Application:
III.Main caractéristique et modèle universel
1. Précision et impédance HT
Classe de tension | AC / DC 50 kV | AC / DC 100 kV | AC / DC 200 kV | AC / DC 300 kV | |
Rapport | 1000: 1 | 1000: 1 | 1000: 1 | 1000: 1 | |
Impédance | 200 MΩ | 400 MΩ | 800 MΩ | 1200MΩ | |
Précision | Valeur DC | Note 1.0 | Note 1.0 | Note 1.0 | Note 1.0 |
Valeur AC | Note 1.5 | Note 1.5 | Note 1.5 | Note 1.5 |
3.Dimension et poids
Classe de tension | AC / DC 50 kV | AC / DC 100 kV | AC / DC 200 kV | AC / DC 300 kV |
Dimension (mm 3 ) | 220 × 220 × 600 | 220 × 220 × 800 | 220 × 220 × 1500 | 220 × 220 × 2100 |
poids (kg) | Environ 10 | Environ 15 | Environ 25 | Environ 36 |
REMARQUE: L'exigence spéciale est comme convenu.
