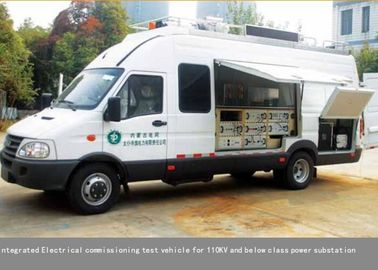

Véhicule d'essai électrique mobile d'équipement de mesure à haute tension de révision rapide

Véhicule d'essai intégré électrique, véhicule d'essai électrique mobile, révision rapide

I. Description des produits et application

Série FKSTM: instruments de test électrique centralisés intégrés au véhicule, dont le contrôle unifié sera effectué par ordinateur et par logiciel; chaque instrument de test de contrôle centralisé peut également être utilisé indépendamment.
Le véhicule de test électrique complet avec une configuration différente peut terminer différents éléments de test de pré-mise en service ou de mise en service pour l'équipement électrique de la sous-station 220KV et moins. Les carrosseries (Iveco ou Transit) sont considérées comme des transporteurs enregistrés dans «National Engineering».
Répertoire de véhicules »avec une annonce spéciale d'immatriculation automobile approuvée par le ministère de l'Industrie et de l'Information; ils peuvent être autorisés dans Depart of Motor Vehicles.

II. Articles de test réalisés sur le véhicule de test intégré

1. éléments de test de transformateur de puissance

• La resistance d'isolement
• Résistance CC,
• perte diélectrique et condensateur,
• rapport, polarité et tranches;
• caractéristique de taraudage;
• Tension alternative AC

2. éléments de test de commutateur de haute tension

• la resistance d'isolement,
• performances caractéristiques des machines,
• Test de résistance de contact
• Tenue en tension alternative;

• La resistance d'isolement,
• enroulement DC résistance,
• Tension AC,
• perte diélectrique et condensateur;
• rapport et caractéristique de voltampère

• La resistance d'isolement;
• perte diélectrique et condensateur

• La resistance d'isolement,
• Tenue en tension continue,
• détection de compteur de décharge

• La resistance d'isolement,
• Tension alternative

7. Test d'huile d'isolation

• Huile de transformateur

• Test de protection du relais,
• Vérification de la phase du circuit

III. Composition du système

Le véhicule d’essai est équipé des unités centrales suivantes: système d’armoire, système antisismique, système d’essai électrique,
système de surveillance en extérieur, fonction d'interphone, système d'éclairage, système de protection de sécurité, système de source d'alimentation auto-fourni, système d'étiquette, système d'image d'apparence.

IV Caractéristiques techniques

• Intégrez les instructions du programme de test, le contrôle du processus de test, l'analyse des résultats, le rapport de test généré automatiquement et l'impression, la requête de données et la gestion de l'information dans leur ensemble. Test complet multi-projets, contrôle centralisé par ordinateur doté d'avantages: fonction de test parfaite, précision de test élevée, rapidité de test rapide, processus de test intelligent, utilisation aisée, système d'assistance et de sécurité parfait.

• Type de véhicule: Iveco ou Transit de taille moyenne
• Taille: 6980 × 2120 × 3050 ou 5980 × 2120 × 2940mm
• Pleine charge: 3-6persons
• Empattement: 3310mm
• Licence de véhicule: avec annonce de licence et pourrait être autorisée en DMV local.

• Pour garantir l'apparence générale d'une image unifiée à l'aide du même panneau unifié, du même boîtier enfiché et de la même conception modulaire.
• Il peut être utilisé indépendamment ou contrôlé par IPC.
• Le logiciel de test centralisé utilise une interface d'opération d'instrument virtuel avec un menu anglais. Chaque instrument centralisé a son commutateur d’alimentation individuel, verrouillé mutuellement, fonction anti-panique, l’alimentation indique, protection contre les fuites à la terre.
• L'instrument de contrôle centralisé est fixé sur les racks, avec un système spécial d'atténuation des chocs, ce qui le rend beaucoup plus sûr et stable
• Conception de chambre de poussée pour les racks et fixée sur le véhicule, pratique pour une utilisation autonome
• Pratique pour la connexion à la ligne de test, la ligne électrique et la ligne de communication sont toutes connectées directement au panneau arrière du testeur.
• Pouvoir tester le stockage des données, imprimer le rapport en ligne et la gestion.
• Bouclier multiple, mesures de quarantaine, surtension, mesures de surintensité et de rebond, bonnes performances anti-parasitage, utilisables en toute sécurité.

• Instruments de contrôle centralisés et attachement, instrument de contrôle non centralisé et outils auxiliaires de fixation et de test sont stockés dans une mémoire avec une conception extérieure adaptée.

• Unité de climatisation: utilisation de la climatisation incluse pendant le déménagement; type de climatisation au plafond utilisé dans le parc pour les essais.
• Unité d’éclairage: installation intégrée de la lampe frontale et du vidicon, peut être rétrécie, pivotée à 360 degrés.

• équipé de haut-parleur, trois interphones, commode pour la communication.

• Une caméra de surveillance de haute définition peut être surveillée de la manière dont l’installation sur le toit est réalisée, les vedio hors champ peuvent être affichés par le système de supervision installé dans le véhicule.

• Groupe électrogène Yamaha de 5kw à moteur fixé dans le véhicule, alimentation et câble commandés et reçus automatiquement.

• LCD monté sur véhicule équipé qui peut annoncer des avertissements de sécurité. Complètement équipé avec identification et apparence, GPS, clôtures électroniques à rayons infrarouges.

IV Données techniques et périmètre d'approvisionnement

• Iveco ou Transit Taille (L * W * H): 6980 * 2120 * 3050 mm ou 5980 * 2120 * 2940mm Un
• Réaménagement de la carrosserie du véhicule Zone d'entraînement, zone d'opération de la commande principale, zone d'installations d'essai
• Générateur 5Kw Yamaha EF6600, alimentation de secours One
• Système d'éclairage de racine One
• Système d'alarme amplifié monté sur véhicule: un
• Climatisation centrale en hauteur: ventilation et ventilation dans le véhicule One
• Enrouleur de câble (bobine à double fil): ligne d'alimentation externe à commande automatique One

2.Communication, appareil intelligent et logiciel

• Ordinateur spécial monté sur véhicule: ordinateur portable 15 "
• Affichage à cristaux liquides: 15 "1set
• Vidéo surveillance LCD: 15 "1set
• Marque d'imprimante laser: HP 1set
• Système d'alimentation monté sur véhicule FKSTM 1set
• système de localisation fixe GPS monté sur véhicule FKSTM 1set
• Logiciel de communication d'instrument FKSTM 1set
• Surveillance vidéo et support FKSTM 1set
