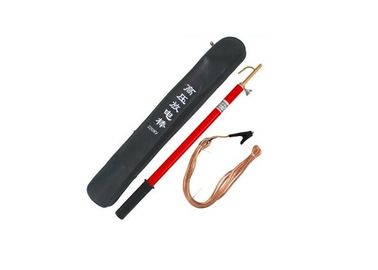

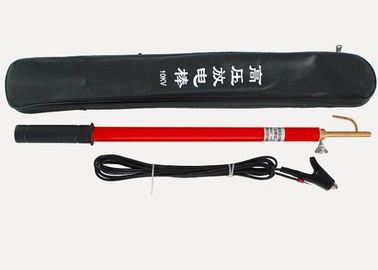

Tige de décharge à haute tension de pointe de fibre de verre de voltmètre de Digital portatif

Tige de décharge à haute tension en fibre de verre, bâton de décharge CC, test de haute tension

I. Introduction du produit

La tige de décharge CC de la série FKDS est l’utilisation de nouveaux procédés de traitement des matériaux isolants. Il a allongé, caractéristiques de rétrécissement. Le modèle de tige télescopique portable est facile à utiliser pour le test de haute tension en extérieur, en particulier pour le test de tension continue, pour tester l'accumulation de charge, pour décharger, pour assurer la sécurité des personnes à l'aide de la décharge de la tige de décharge, afin de garantir la la sécurité personnelle de l'arme. La tige télescopique portable est facile à transporter, pratique, flexible, présente les avantages du petit volume, du poids léger, de la sécurité et de la fiabilité, est un outil sûr du manque de personnel à haute tension.

II. Cours optionnel

• FKDS-10KV: plage de tension de décharge 0-50KV
• FKDS-35KV: plage de tension de décharge 0-100KV
• FKDS-110KV: plage de tension de décharge 0-200KV
• FKDS-220KV: plage de tension de décharge 0-500KV

III. Utilisation de manière (par exemple FKDS-10KV)

1. retirez la partie télescopique de la tige de décharge télescopique portable

2. la fiche du fil de terre préparée est insérée dans la prise de la tête de la tige de décharge, et l'autre extrémité du fil de terre est connectée à la terre et la mise à la terre est fiable

3. la décharge doit être terminée après le test, le bouton de suramplificateur de la boîte de commande du générateur de courant continu étant remis à zéro, il est alors possible d'observer la boîte de commande de la chute de tension du voltmètre jusqu'à environ 15KV ~ 20KV, peut se décharger

le

4. La décharge doit être la première à utiliser la tige avant en métal pointue, puis avancez lentement dans les échantillons d’essai d’alimentation déconnectés. A ce moment, la décharge électrique de la tige de décharge est après décharge la résistance de décharge. Ensuite, la tige de décharge sur le crochet pour accrocher l'échantillon, deuxième électricité.

IV Attention

1. de la décharge de condensateur échantillon, devrait être après le test, débranchez le pouvoir après le test, vous devez attendre pendant une période, la charge sur le cylindre et les temps de l'échantillon par lui-même sur l'autodécharge. Ceci peut être observé sur le boîtier de contrôle de la tension du compteur de tension, la baisse graduelle de la chute, lorsque le compteur de tension baisse jusqu'à une tension inférieure, généralement dans une tension de décharge de 5Kv ~ 15Kv, pour se déplacer progressivement vers l'échantillon à proximité. D'abord par la décharge libre d'entrefer, vous pouvez alors entendre un sifflement, lorsqu'aucun son, avec une pointe pour toucher le test de la tige de décharge, enfin testez la décharge à la terre directe.

2.La magnitude de la charge accumulée des 2. échantillons de grande capacité est proportionnelle à la taille du condensateur à échantillon et à la tension appliquée, et est proportionnelle au temps

3. Après quelques kilomètres au-dessus du test du câble haute tension, le temps de décharge est généralement très long et nécessite une décharge répétée. La capacité de résistance est grande, il est nécessaire de commander une grande capacité de la tige de décharge

4. est strictement interdit sans test de puissance ouvert pour décharger l'échantillon avec la tige de décharge.

5. strictement interdire l'utilisation de pied et tige d'extrusion lourde, se plier, casser la tige de décharge est strictement interdite

6. interdire la tige de décharge humide, affecter la force d'isolation, doit être placé dans un endroit sec

V. ensemble complet de produits

1. tige de décharge télescopique portable 1

2. fil de masse auto-appariant

3. mode d'emploi 1

4. certificat de qualification de produit 1
