Systèmes d'essai à haute tension libres de PD, équipement de mesure de décharge partielle
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Examinez le principe: | Circuit de transformateur d'essai de fréquence de puissance | Norme d'essai: | IEC60060-1 : 2010 |
|---|---|---|---|
| Max.Capacity: | 300KVA | Max. Tension: | 600KV |
| Utilisation: | Essai à C.A. Hipot dans l'inspection de qualité d'usine pour des transformateurs de puissance, des m | Composant :: | Pupitre de commande, régulateur de tension, type résistance de transformateur de cylindre, de protec |
| Examinez la fréquence: | 50Hz ou 60Hz | coefficient d'utilisation: | 60mints ou fait par ordre |
| Examinez l'exactitude: | Aucun moins de 1,0% | Forme d'onde de production: | onde sinusoïdale pure |
| Caractéristique de conception: | Conception libre de palladium, essai pur de fréquence de puissance, type transformateur d'essai, ins | ||
| Surligner: | équipement d'essai de transformateur de distribution,système d'essai de transformateur |
||

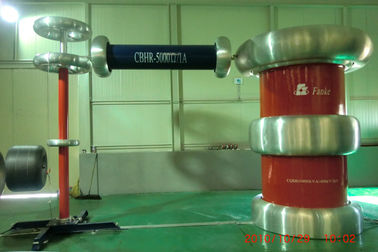

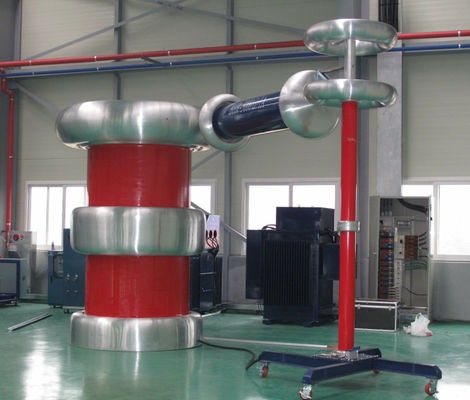

Systèmes d'essai libres de tension de support à CA de PD avec le transformateur de type cylindre, mesure de décharge partielle
I. Description des produits et application:
Les systèmes de test de tension de support libre avec PD de type cylindre sont utilisés pour tester les produits et composants électriques à haute tension dans le hall de test HT, tels que câbles, transformateurs de puissance, appareillages de connexion isolés au gaz, traversées, parafoudres et matériaux isolants.
Avec une large gamme d'applications, il peut généralement être appliqué aux tests de routine du contrôle de la qualité des produits haute tension, qui comprend le test de la tension alternative de tenue, la détection du PD et le test de longue durée des câbles.Ces systèmes sont particulièrement adaptés aux tests nécessitant une tension stable, même si la charge change sous tension (tests corona, wet & pollution) ou lorsqu'elle est inductive (transformateurs de tension inductifs). Le diviseur de tension du système possède une borne de couplage du signal PD, équipée d'un analyseur PD à 2 ou 4 canaux (en option), une détection PD pour un objet à tester peut être réalisée.

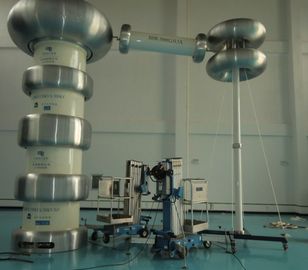

Le modèle CQSB-300KVA / 600KV a deux transformateurs de test empilables de type cylindre en connexion en série pour une tension de test de 600KV et un courant de test de 0,5 A. Le cycle de travail est 60mints, 60mints off,
Jusqu'à présent, cet ensemble de test avait formé de nombreux modèles sérialisés différents en fonction d'applications de test de tenue de vote différentes. Le modèle identique peut voir un autre modèle typique à la clause suivante.
II. Composants principaux:
| SN | Nom des composants | Type et spécification | Qté | Chaque poids | Chaque dimension |
| 1 | Console de commande | FKGB-300KVA | 1 pièce | 180kgs | 1200 * 420 * 820mm |
| 2 | Armoire de régulation de tension électrique | DT-300KVA | 1 pièce | 2500 kg | 1100 * 1050 * 1250mm |
| 3.1 | Premier transformateur de test de type cylindre empilable | CQSB-600KVA / 300KV | 1 pièce | 3000kgs | D1200 * H2800mm |
| 3.2 | Deuxième transformateur de test de type cylindre empilable | CQSB-300KVA / 300KV | 1 pièce | 2400kgs | D1200 * H2500mm |
| 4 | Résistance de protection | BHR-0.5A / 600KV | 1 pièces | 120 kg | D380 * L850mm |
| 5 | Diviseur de tension avec capacité de couplage | TJF-600KV / 500pF | 1 jeu | 200 kg | D320 * H6000mm |
| 6 | Accessoires de test spéciaux | ||||
| Remarque: Une exigence spéciale peut être faite par commande. | |||||

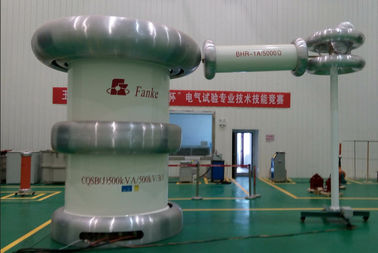

III. Chiffre de connexion de test (par exemple: modèle CQSB-500KVA / 500KV):
IV Caractéristique technologique
- Test de fréquence de puissance pure à 50Hz ou 60Hz, la distorsion de la tension de sortie (THD) est très petite.
- Répondre aux exigences de mesure de décharge partielle faible
- Structure modulaire pour gagner de la place dans la salle d'essais
- Basse impédance, large domaine d'application
- Facile à utiliser avec un système de mesure contrôlé par ordinateur
- Circuit de protection complet pour assurer la sécurité du personnel et des équipements
- Composants électroniques sensibles aux surtensions et aux transitoires
- Particulièrement adapté aux tests nécessitant une tension stable, même si la charge change sous tension (tests corona, wet & pollution) ou lorsque la charge est inductive (transformateurs de tension inductifs).
V. Données techniques générales:
- Mode de test du système: Systèmes de test de tension de tenue libre de PD sans transformateur avec transformateur à cylindre
- Modèle de système: CQSB-300KVA / 600KV
- Alimentation d'entrée: 380 ± 10% (monophasé), 50Hz / 60Hz
- Capacité de sortie nominale: 300kVA
- Tension de sortie nominale: 300KV, 600KV
- Tension d'essai maximale: pas plus de 600KV
- Courant de sortie nominal: 0.5A
- Reg. Plage de fréquences: 50 / 60Hz
- Forme d'onde de tension de résonance de sortie: onde sinusoïdale pure
- Élévation de température: Moins de 65 K sous le courant nominal fonctionnant pendant 60 minutes;
- Niveau sonore: pas plus de 65dB
- Structure: immergée dans l'huile avec le type de cylindre conçu
VI. Autres composants optionnels
- Filtre de bruit d'alimentation
- Triple et cinquième filtre
- Réacteur de compensation
- Dispositif de protection rapide électronique contre les surtensions
- Condensateur standard SF6 ·
- Détecteur de décharge partielle
VII. Autre modèle typique
1. type de transformateur unique :
| MODÈLE | Capacité nominale (KVA) | Alimentation en entrée BT (KV) | Tension de sortie nominale (KV) | Dimension du transformateur de cylindre D × H (mm) | poids (kg) |
| CQSB-1.5KVA / 50KV | 1,5 | 0,22 | 50 | 430 * 580 | 65 |
| CQSB-2.5KVA / 50KV | 2,5 | 0,22 | 50 | 280 * 500 | 70 |
| CQSB-3KVA / 50KV | 3 | 0,22 | 50 | 300 * 510 | 72 |
| CQSB-5KVA / 50KV | 5 | 0,22 | 50 | 60460 * 580 | 110 |
| CQSB-5KVA / 100KV | 5 | 0,22 | 100 | 40640 * 820 | 130 |
| CQSB-10KVA / 100KV | dix | 0,22 | 100 | 20620 * 850 | 160 |
| CQSB-50KVA / 100KV | 50 | 0.4 | 100 | 725 * 1100 00 | 500 |
| CQSB-12KVA / 120KV | 12 | 0,38 | 120 | 750 * 1230 | 380 |
| CQSB-15KVA / 150KV | 15 | 0,38 | 150 | 820 * 1220 | 500 |
| CQSB-20KVA / 200KV | 20 | 0,38 | 200 | 1080 * 1700 | 900 |
| CQSB-50KVA / 250KV | 50 | 0,38 | 250 | 1460 * 1520 | 1250 |
| CQSB-75KVA / 250KV | 75 | 0,38 | 250 | 1460 * 1780 | 1450 |
| CQSB-75KVA / 500KV | 75 | 0,38 | 500 | 2000 * 4850 | 6800 |
| CQSB-100KVA / 100KV | 100 | 0,38 | 100 | *1000 * 1250 | 800 |
| CQSB-100KVA / 150KV | 100 | 0,38 | 150 | 1410 * 1620 | 1700 |
| CQSB-100KVA / 250KV | 100 | 0.6 | 250 | 1100 * 1450 | 1550 |
| CQSB-125KVA / 250KV | 125 | 0,38 | 250 | 1540 * 2060 | 3460 |
| CQSB-150KVA / 150KV | 150 | 0.6 | 150 | 1420 * 1620 | 2200 |
| CQSB-2000KVA / 500KV | 2000 | 3 | 500 | 3000 * 4800 | 50000 |
2. type de transformateurs à cylindre empilables:
| MODÈLE | Capacité nominale (KVA) | Alimentation en entrée BT (KV) | Tension de sortie nominale (KV) | Dimension du transformateur de cylindre D × H (mm) | poids (kg) |
| CQSB-10KVA / 2 * 50KV | dix | 0,2 | 100 | *410 * 980 | 200 |
| CQSB-25KVA / 2 * 125KV | 25 | 0,38 | 250 | 1250 * 2200 | 890 |
| CQSB-100KVA / 2 * 200KV | 100 | 0,38 | 400 | 1580 * 3650 | 2500 |
| CQSB-150KVA / 2 * 150KV | 150 | 0,38 | 300 | 1600 * 3200 | 3980 |
| CQSB-300KVA / 2 * 150KV | 300 | 0,38 | 300 | 1600 * 3800 | 4280 |
| CQSB-250KVA / 2 * 250KV | 250 | 0,38 | 500 | 2220 * 6100 | 11200 |
| CQSB-500KVA / 2 * 250KV | 500 | 0.6 | 500 | 302030 * 4600 | 18500 |
| CQSB-600KVA / 2 * 300KV | 600 | 3 | 600 | 3200 * 8000 | 19000 |
| CQSB-1200KVA / 2 * 300KV | 1200 | 0.6 | 600 | *3000 * 6200 | 28900 |
| CQSB-1250KVA / 2 * 125KV | 1250 | 3 | 250 | 004500 * 3200 | 14500 |
| CQSB-300KVA / 2 * 300KV | 300 | 3 | 600 | 10 2610 * 5600 | 10000 |
