Capacité de transformateur et équipement de test de tan Delta Perte diélectrique et capacité

Testeur de capacité de transformateur et delta de tan, testeur automatique de delta de tan, perte diélectrique et capacité

I. Description des produits

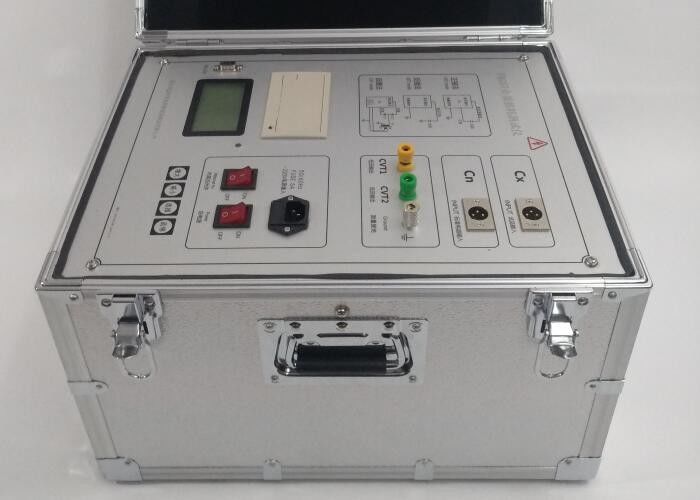

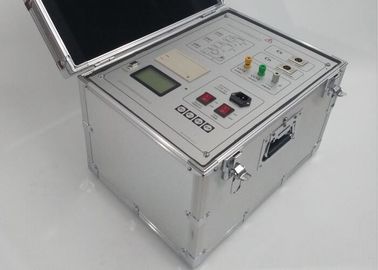

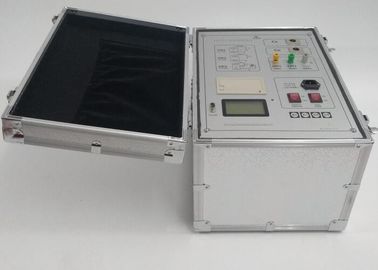

Le kit de test de facteur de dissipation (capacité de dissipation) 10KV modèle FKGST automatique est utilisé pour mesurer le facteur de dissipation (PF) dans un site brouillé, tel qu'une centrale ou une sous-station. Il peut également être utilisé en laboratoire pour des tests de haute précision. Le compteur est conçu dans une conception: pont numérique de précision, unité d'alimentation, condensateur de référence (CN), transformateur élévateur et autres circuits électroniques. Il utilise également la technologie de décalage de fréquence, l'algorithme FFT (Fast Fourier Transform) et le filtrage numérique. Une fois démarré, il s'exécute automatiquement, puis affiche les résultats sur un écran LCD et les imprime automatiquement.

Le testeur FKGST Tan Delta (facteur de dissipation) comprend une alimentation à fréquence variable, un pont tan delta, un transformateur de test et un condensateur standard à l'intérieur du testeur. La puissance de fréquence variable peut produire cinq types de fréquence: 45 Hz, 50 Hz, 55 Hz, 60 Hz et 65 Hz, dans lesquels le test peut être effectué. La technique de fréquence variable adoptée dans cet appareil de contrôle peut assurer une grande précision dans un environnement fortement perturbé.

II. Principe de test

Fig 1 Schéma de câblage de l'alimentation principale

RX1 --- Résistance d’échantillonnage lors de la mesure d’une éprouvette non mise à la terre

RX2 --- Résistance d'échantillonnage lors de la mesure d'une éprouvette mise à la terre

CN --- condensateur standard

RN --- Résistance d'échantillonnage du signal de référence

CVT --- Borne de sortie de tension dans la mesure de la CVT par auto-excitation.

III. Paramètres techniques

1. Gamme de capacité: HV interne: 3pF - 60000pF / 10kV; 60pF - 1μF / 0.5kV

2. Précision du test: Cx: ± (lecture × 1% + 1pF)

   tgδ: ± (lecture × 1% + 0.00040)

3. HV externe: 3 pF - 1,5 μF / 10 kV; 60pF - 30μF / 0
4. Résolution: maximum 0,001pF, 4 chiffres valides.
5. Gamme tgδ: illimitée, résolution de 0,001%, identification automatique de la capacité , de l'inductance et de la résistance de trois articles testés.
6. Plage de courant de test: 10μA - 1 A
7. HV interne: plage de tension définie: 0,5 - 10 kV
8. Courant de sortie maximum: 200mA
9. Méthode Buck-Bust: régulation progressive continue
10. Fréquence d'essai: 45 , 50 , 55 fréquence unique fréquence automatique double variable 45 / 55Hz
11. HT externe: En cas d'utilisation du UST, le courant de test maximum est de 1A et la fréquence d'alimentation ou la fréquence variable est comprise entre 40 et 70 Hz
12. En cas de GST, le courant de test maximum est de 10kV / 1A et la fréquence d'alimentation ou la fréquence variable est de 40-70Hz
13. Sortie basse tension à autoexcitation CVT: tension de sortie 3 - 50V, courant de sortie 3 - 30A
14. Durée de mesure: environ 40 ans, selon la méthode de mesure
15. Alimentation d'entrée: 180V - 270VAC, 50Hz / 60Hz ± 1%, fournie par courant alternatif ou par générateur
16. Interface informatique: interface standard RS232
17. Imprimante: imprimante thermique de type mini WH-A7
18. Température ambiante: -10 - 50
19. Humidité relative: <90%
20. Dimensions hors tout : 460 × 360 × 350mm
21. Poids : 28 kg

III. Configuration:
