I. Description des produits et application

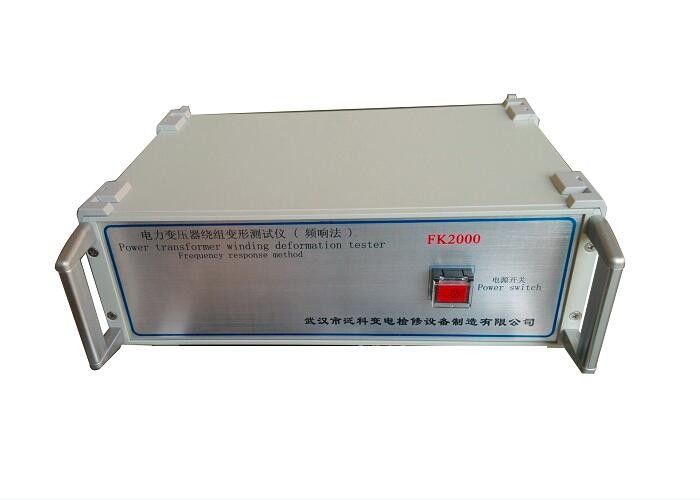

L'analyseur de réponse en fréquence FK-2000 est utilisé pour l'analyse de la déformation des enroulements du transformateur de puissance. Il consiste à déterminer le degré de modification des enroulements internes du transformateur. L'analyse de fréquence est basée sur la quantité de changement, l'amplitude et la région affectant le changement et la tendance du changement de réponse en fréquence qui sont quantifiés à partir des changements de réponse dans différents domaines de fréquence des paramètres d'enroulement interne du transformateur. Le résultat mesuré peut vous aider à déterminer si le transformateur a été gravement endommagé et si une révision majeure est nécessaire. .

II. Produits Mots clés

• Testeur de déformation d'enroulement de transformateur
• Analyseur de réponse en fréquence
• Testeur FRA
• Analyseurs de réponse en fréquence pour transformateurs de puissance
• SFRA Test Set pour Power et Auto-Transformers

III. Caractéristiques

1. Acquisition et contrôle à l'aide d'un microprocesseur à haute vitesse et hautement intégré.
2. Interface de communication USB utilisée entre un ordinateur portable et un instrument.
3. Interface Bluetooth sans fil (en option) utilisée entre l’ordinateur portable et l’instrument.

4. Le matériel adopte la technologie de numérisation haute vitesse numérique dédiée DDS (États-Unis), qui permet de diagnostiquer avec précision les défauts tels que l'enroulement déformé, bombé, décalage, basculement, déformation de court-circuit entre tours et de court-circuit de contact entre phases.
5. Échantillonnage analogique / numérique 16 bits à deux voies et à grande vitesse (en test sur le terrain, déplacez le changeur de prise et la courbe d'onde montre un changement évident).
6. L'amplitude de sortie du signal est ajustée par logiciel et la valeur maximale de l'amplitude est ± 10V.
7. L'ordinateur analysera automatiquement les résultats du test et générera des documents électroniques (Word).

8. L'instrument possède deux fonctions de mesure: mesure linéaire à balayage de fréquence et mesure de balayage à fréquence segmentée, compatible avec le mode de mesure de deux groupes techniques en Chine.

9. Les caractéristiques amplitude-fréquence sont conformes aux spécifications techniques nationales relatives au testeur de caractéristiques amplitude-fréquence. La coordonnée X (fréquence) a une indexation linéaire et une indexation logarithmique, vous pouvez donc imprimer la courbe avec une indexation linéaire et une indexation logarithmique. L'utilisateur peut choisir soit en fonction des besoins réels.
10. Système d'analyse de données de test automatique.
10.1 Comparer entre les phases A, B et C de la comparaison de similarité de bobinage et
les résultats d'analyse sont:
① excellente consistance
② bonne consistance
③ mauvaise consistance
Consistency consistance plutôt médiocre

10.2 Comparer la déformation de l'enroulement en appelant les données d'origine et en les comparant aux données actuelles de la même phase, à savoir AA, BB, CC, et les résultats de l'analyse sont les suivants:
① remontage normal
② légère déformation
③ déformation modérée
④ sévèrement déformation

11. Un document électronique Word peut être généré automatiquement pour être enregistré et imprimé.

12. L'instrument peut pleinement répondre aux exigences techniques de la norme d'électricité DL / T911-2004 "Analyse de la réponse en fréquence de la déformation de l'enroulement du transformateur".

VI. Paramètres techniques

1. Mode de numérisation:

1.1. Plage de mesure du balayage de distribution linéaire: (10Hz) - (10 MHz) 40000 points de balayage, résolution 0.25kHz, 0.5kHz et 1kHz

1.2. Distribution de mesure de balayage de fréquence de segment: Plage de mesure de balayage de fréquence: (0,5 kHz) - (1 MHz), 2000 points de balayage;

• (0.5kHz) - (10kHz)
• (10kHz) - (100kHz)
• (100kHz) - (500kHz)
• (500kHz) - (1000kHz)

2. Autre paramètre technique

2.1. Plage de mesure d'amplitude: (-120 dB) à (+20 dB)
2.2. Précision de la mesure d'amplitude: 0.1dB
2.3. Précision de la fréquence de balayage: 0.01%
2.4. Impédance d'entrée du signal: 1 MΩ
2.5. Impédance de sortie du signal: 50Ω
2.6 Amplitude de sortie du signal: ± 20V
2.7 Pourcentage de répétition des tests: 99,9%
2.8. Dimensions des instruments de mesure (L xlxh) 300X340X120 (mm)
2.9 Taille de la boîte en aluminium de l'instrument (L xlxh) 310X400X330 (mm)

2.10. Poids total: 10kg

IV Autres avantages

1. Comprend la partie mesure et le logiciel d'analyse.

La partie mesure est contrôlée par un micro-contrôleur à grande vitesse, composé de composants de génération et de mesure de signal. La partie de mesure est connectée par une interface Bluetooth sans fil aux ordinateurs tablettes, ne nécessitant aucun câblage, est facile à utiliser ou par une interface USB aux ordinateurs tablettes ou portables.

2. Lors du test, seul le jeu de barres de connexion du transformateur doit être retiré, mais le couvercle du transformateur ne doit pas être soulevé et le transformateur ne doit pas être démonté.

3. L'instrument dispose d'une fonction de mesure de balayage de fréquence linéaire pour une variété de fréquences, avec des fréquences de balayage allant jusqu'à 10 MHz, à un intervalle de balayage de 0,25 kHz, 0,5 kHz et 1 kHz, afin de fournir une analyse plus détaillée de la déformation du transformateur.
4. Très intelligent, facile à utiliser, avec ajustement automatique de la plage, ajustement automatique de la fréquence d'échantillonnage et autres fonctions.

5. Le logiciel fonctionne sur la plate-forme Windows, compatible avec le système Windows 98/2000 / WinXP / Windows7, qui offre à l'utilisateur une utilisation plus pratique et plus simple de l'interface d'affichage.
6. Il fournit une analyse comparative de la courbe historique, qui peut être chargée avec plusieurs courbes historiques pour l'observation, parmi lesquelles vous pouvez sélectionner une courbe spécifique pour l'analyse.

7.Equipé d'une analyse experte et d'un système de diagnostic intelligent pouvant diagnostiquer automatiquement l'état des enroulements du transformateur. Il peut automatiquement calculer les paramètres de chacune des six courbes chargées simultanément pour diagnostiquer la déformation du bobinage et donner les conclusions du diagnostic à titre de référence.

8. Le logiciel a une fonction de gestion de l’énergie et tient pleinement compte des besoins de l’utilisation sur le terrain. Il enregistre automatiquement les paramètres des conditions environnementales afin de fournir la base pour le diagnostic de la déformation de l’enroulement du transformateur. Les données mesurées sont automatiquement enregistrées, avec des fonctionnalités d'impression couleur pour permettre à l'utilisateur d'imprimer un rapport de test.

9. Le logiciel est évidemment convivial, la plupart des conditions de mesure étant optionnelles et les paramètres détaillés des transformateurs stockés à des fins de diagnostic et ne nécessitant aucune entrée sur le terrain. Les informations peuvent être ajoutées ou modifiées ultérieurement, ce qui est plus pratique à utiliser.

10. Le logiciel a un haut degré d'intelligence. Après l’entrée, le signal de sortie est connecté et les paramètres de conditions définis, vous pouvez effectuer toutes les mesures et ouvrir à tout moment la courbe de forme d’onde historique dans les mesures pour comparer, observer et arrêter la mesure.

11. Le temps requis pour mesurer chaque phase est inférieur à 60 secondes. Pour un transformateur de puissance avec des enroulements hauts, moyens et bas (la capacité, les niveaux de tension ne sont pas limités), la mesure de la déformation des enroulements nécessite uniquement une durée totale ne dépassant pas 10 minutes.

12. Lors de la mesure de transformateurs, les ouvriers peuvent poser librement le signal d'entrée et le fil de sortie, ce qui n'a aucune influence sur les résultats de la mesure. Les travailleurs peuvent rester sur le réservoir d’huile du transformateur, sans réduire l’intensité du travail.
