Kit testeur de défauts de câble robuste, sonde de détection de profondeur pour câble souterrain

Testeur de traçage d'identifiant de câble souterrain, Kit de test de défaut de câble, Testeur de traçage de câble

I. Application:

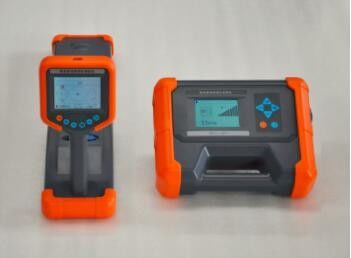

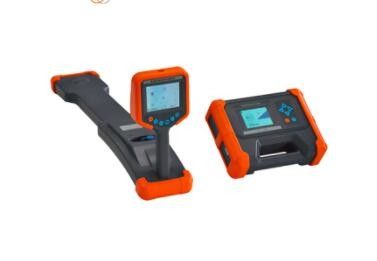

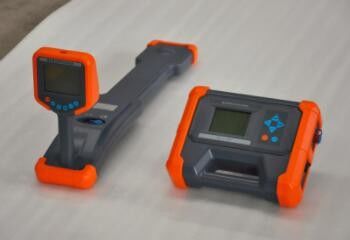

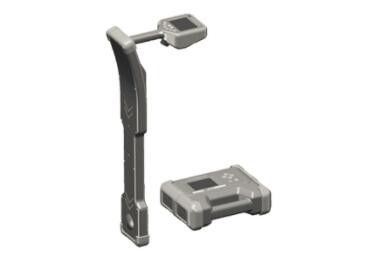

Le testeur de traçage de câbles CTT1000 est un système de détection de pipeline de métal souterrain hautes performances composé d'émetteurs et de récepteurs de signaux. Il peut être utilisé pour la détection de chemin, le relevé de pipeline et la mesure de profondeur de pipelines de métaux et de câbles souterrains. Il peut effectuer une identification unique avec une variété d’accessoires sélectionnés, ainsi que des dommages d’isolation des tuyaux et la recherche de certains types de défauts de câbles.

II. Fonctionnalité

1. Affichage Compass: affiche intuitivement l'emplacement du pipeline et les directions gauche et droite.

2. Suivi des invites vraies et fausses: mesure de la direction actuelle, suivi des invites d'erreur correctes, élimination des interférences de ligne (certaines fréquences).

3. Les mesures de profondeur et de courant peuvent afficher la courbe historique de la force du signal.

4. Traitement d'échantillonnage de haute précision entièrement numérique: stable et fiable, sensibilité extrêmement élevée, capacité anti-parasitage forte, suppression complète de la fréquence du réseau et des interférences harmoniques des câbles et pipelines adjacents.

5. Détection de câble en marche: pinces de transmission hautes performances, signal de sortie de couplage maximal avec le câble en marche.

6. Identification des câbles / canalisations: les colliers flexibles (en option) sont faciles à utiliser et donnent clairement les résultats d'identification; Les stéthoscopes (en option) peuvent être utilisés lorsqu'il n'est pas pratique d'utiliser des pinces.

7. Recherche de défaut à la terre: le surchauffeur HT (en option) augmente la tension de sortie maximale à 1000 V, utilise le cadre A (en option) pour localiser les points de rupture de l'isolation du circuit de la conduite; il n'est donc pas nécessaire de régler le zéro. La flèche indique la direction du point de défaut.

8. Fréquences de détection multiples: détection active et détection passive.

9. Une variété de signaux de sortie de l'émetteur: sortie de connexion directe, sortie de couplage à pince, induction de rayonnement.

10. Puissance de sortie élevée de l'émetteur, sortie multiple réglable, adaptation automatique de l'impédance et protection.

11. Groupe de batteries lithium-ion intégré de grande capacité,

12. Étui robuste, léger et portable.

III. Paramètre technique

Émetteur

1. Modes de sortie: sortie de connexion directe, induction de rayonnement, sortie de couplage à pince (en option), servomoteur HT de localisation de défaut (en option).

2. Fréquence de sortie: 640Hz (fréquence composée), 1280Hz (fréquence composée), 10kHz, 33kHz, 82kHz, 197kHz.

3. Puissance de sortie: 10W max., 10 vitesses réglables, adaptation automatique de l'impédance.

4. Tension de sortie de connexion directe: maximum 150Vpp.

5. Protection contre les surcharges et les courts-circuits.

6. Interface homme-machine: Écran LCD à matrice de 320 x 240 points.

7. Batterie intégrée: batterie lithium-ion à 4 sections 18650, tension nominale 7,4V, 6,8 Ah.

Receveur

1. Mode d'entrée: bobine de réception intégrée, transistors souples à pince (en option), stéthoscope (en option), dispositif de détection de défaut de type (en option).

2. Fréquence de réception: Fréquence de détection active pour les tubes: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.; Fréquence de détection passive de la fréquence secteur: 50Hz / 60Hz et 250Hz / 300Hz (configurable par l'utilisateur). Fréquence de détection passive RF: la fréquence centrale est respectivement de 10 kHz, 33 kHz et 82 kHz.

3. Mode de détection de tuyau: méthode des pics larges, méthode des pics étroits, méthode de la vallée du son.

4. Mode d'identification du câble: convertisseurs de tension flexibles à pince (en option), identification automatique et mesure du courant, identification au stéthoscope (en option).

5. Écran LCD 320 * 240, indique l'amplitude du signal, la direction gauche / droite, l'indication correcte / fausse, la courbe historique de l'intensité du signal, la profondeur, le courant et le résultat.

6. Batterie intégrée, batterie au lithium-ion à 2 sections 18650, tension nominale de 7,4V, 3,4 Ah.

Autres

1. Dimension: Emetteur 280 * 220 * 90mm. Récepteur 680 * 277 * 120mm.

2. Poids: émetteur 2,3 kg. Récepteur 2.0kg.

3. Chargeur: entrée AC100-240V, 50 / 60Hz, sortie DC 8.4V, 2A / 3A.

4. Condition de travail: Température -10-40 ℃, humidité HR 5-90%, altitude <4500m.

IV Accessoires standards

V. Accessoires optionnels (à préciser lors de la commande)
