Localisateur de distance de défaut de câble souterrain, stockage du détecteur 8G de défaut de câble de distribution

Itinéraire de câble souterrain et localisateur de distance de câble, détecteur de défaut de câble de distribution

I. Application:

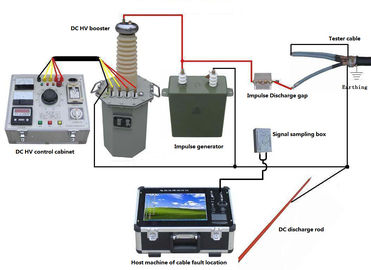

Le localisateur de distance de défaut de câble FKDL2000 est une sorte d’appareil de test intégré, composé de l’hôte de test de détection de défaut, du générateur de signal de traçage de chemin de câble, du récepteur de signal de chemin de traçage de câble et du localisateur de défaut de câble, etc. le générateur d'impulsions basse tension et le processeur de données sont utilisés pour tester la distance de défaut et mesurer la longueur du câble et la vitesse de propagation de l'onde dans le câble. Le signal sinusoïdal avec une fréquence de 30KHz et une amplitude maximale de 30V produit par le générateur de signal de chemin est utilisé pour rechercher le chemin du câble.Le récepteur de signal de trajet est utilisé pour recevoir le chemin du signal, ainsi que pour rechercher le son du câble et estimer la profondeur d'enfouissement du câble . Le localisateur de défaut est utilisé pour le positionnement exact du défaut. Le moyen de détection de la méthode comporte trois types de méthode par impulsion BT, une méthode de contournement HT par impulsion, une méthode par impulsions multiples. La partie optionnelle est un booster CC haute tension et une armoire de commande, utilisée pour fournir une tension de claquage permettant d'élargir l'isolation endommagée et de la réparer facilement.

L' appareil de test intégré est capable de tester les défauts de câble à différents niveaux de tension inférieurs à 35 kV. Il peut tester les défauts de câble de différentes sections de câble, de différents matériaux diélectriques et de câbles. Peut tester les défauts de câble en circuit ouvert, de court-circuit, de câble à faible résistance, de fuite de câble à haute résistance et de câble de verrouillage haute résistance.

II. Index technique:

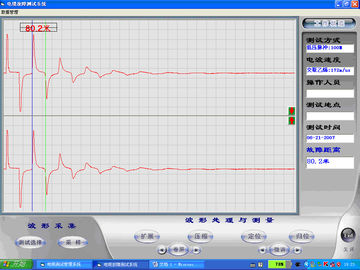

1, système de mesure de défaut

• Testez différents types de défauts de câbles d'alimentation et de défauts de circuit ouvert ou de court-circuit de câbles de communication coaxiaux et de câbles téléphoniques.
• Classe de câble testée: 35KV et moins
• Mesurer la vitesse de propagation des ondes radio dans des câbles dont la longueur est connue.
• Distance de mesure: plus de 16 km
• Erreur système: moins de 1m
• Fréquence d'échantillonnage: 25 MHz
• Min. résolution: 0.2m
• Zone morte: moins de 16m
• Puissance: DC 12V
• Poids: 5 kg

2, partie du générateur de signal de chemin de traçage de câble

• Fréquence de sortie du signal: 30 KHz
• Méthode oscillante: hacher
• Puissance de sortie: 30W
• Puissance: 220V ± 10
• Poids: 4 kg

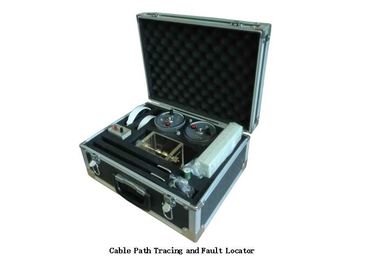

3, pièce de localisation de défaut de câble

• Sensibilité de mesure: Le signal avec une résistance interne de 50Ω fournit un signal 300 Hz, les entrées du localisateur transmettent un signal inférieur à 10 μv lorsque la sortie est 2V et le rapport signal sur bruit est supérieur à 20: 1.
• Entrée d'impédance: plus de 1.2KΩ
• Ecouteur de 2 × 2000Ω
• Tension de fonctionnement: DC 9V ± 10
• Température ambiante: -20 70 ℃

4. Autres données techniques

III. Configuration:

• Système de test de défaut de câble FKDL (1 jeu)
• Générateur de signal FKDL Path (1 set)
• Path Signal Receiver (1 pièce)
• Localisateur de défauts FKDL (1 pièce)
• Armoire d'échantillonnage de courant (1 pièce)
• Espace de décharge sphérique (1 jeu)
• Écouteur (2 pièces)
• Condensateur DC Impulse (1 jeu)
