Analyseur 80KV 100mA à CA d'Hipot d'équipement d'essai de CA Hipot d'isolation de gaz SF6

Analyseur d'analogue de CA d' isolation de gaz , ensemble d'essai de tension de tenue à CA, isolation de gaz de SF6

I. Description du produit

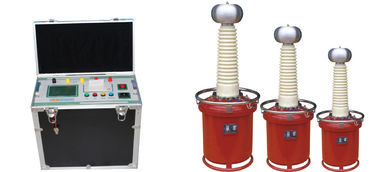

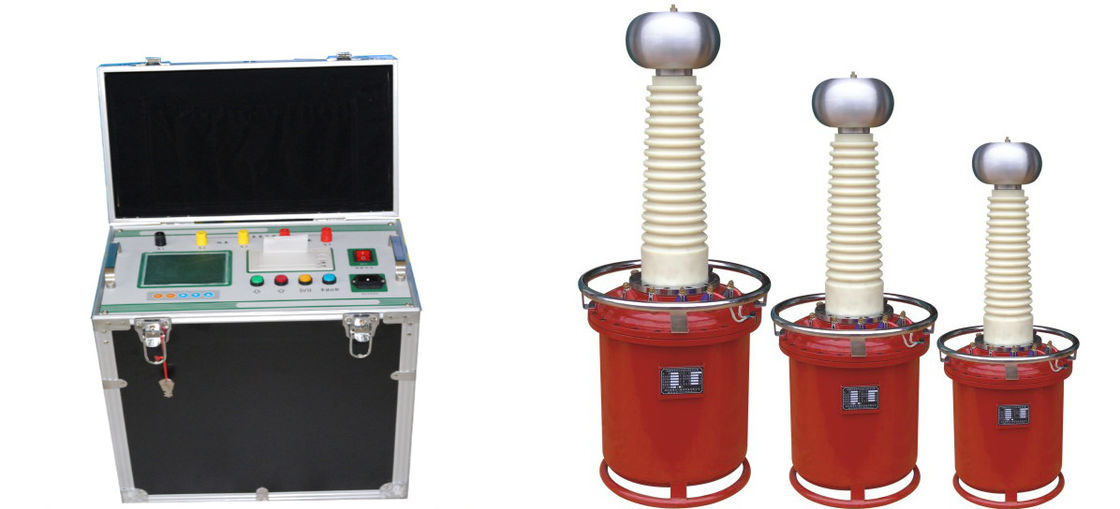

Le modèle CQSB-8KVA / 80KV est conçu pour le test diélectrique en courant alternatif. Pour le test de courant alternatif, cela fonctionne à une fréquence de 50 / 60Hz. Le surpresseur HV adopte un isolant au SF6 pour réduire son poids en lui-même par rapport à un isolant immergé dans l'huile ou à un isolant en résine oxyxy.

Boosting automatique, minutage automatique, abaissement automatique et affichage réussi ou non; Si le test échoue, puis tombez en panne / tension ARC, une surintensité peut être enregistrée pour analyse; elle peut également être commandée par ordinateur, pratique pour le consommateur.

II. Applications:

Test de courant alternatif pour appareils de commutation, transformateurs, moteurs, etc.; le kit de test est un instrument plus intelligent, largement utilisé pour les tests électriques dans diverses usines et instituts.

III. Les fonctions

1. Isolation au gaz SF6 sur le servomoteur haute tension
2. Contrôlé par microprocesseur
3. Affichage numérique
4. Haute précision
5. Haute résolution;
6. Chronométrage automatique
7. Entièrement Protections
8. Alarme
9. Chronométrage automatique

IV Caractéristiques du produit:

1. Mode de fonctionnement automatique;
2. Menu guidé, facile à utiliser même pour les personnes ne lisant pas le manuel de l'utilisateur avant
3. Augmentation de la vitesse contrôlée en mode automatique. Bien que la tension de test atteigne 80%, sa vitesse d’augmentation diminue lentement de façon automatique;
4. Certaines étapes peuvent être configurées pendant le processus de boost. L'équipement peut être suspendu à tout moment pendant le processus de boost. Cette fonction est utile pour permettre à l’opérateur d’observer ou de diagnostiquer;
5. Lorsque le test est terminé, différents sons d'alarme indiquent que le test a réussi ou échoué. pendant ce temps, réussir ou échouer également affiché à l'écran;
6. Si le test échoue, il faut décomposer / tension ARC, une surintensité peut être enregistrée pour analyse;
7. Le courant alternatif élevé est mesuré directement par la bobine alimentée par Rogowski;
8. Mot de passe conçu pour empêcher les opérations non autorisées;
9. Micro-imprimante intégrée;
10. Forte capacité anti-ingérence
11. Interface RS232 communication avec ordinateur, test et sauvegarde du rapport sur ordinateur;
12. Protections complètes contre les surintensités, les surtensions, les éclairs;

V. Spécifications techniques :

1. Sortie: 0-80KVac, 100mA, onde sinusoïdale,
2. Capacité: 8KVA
3. Plage de temps: 0-999S
4. Précision de mesure de tension: ≤1,5% (FS) +3 morsures
5. Précision de la mesure de la devise: ≤1,5% (FS) +3 morsures
6. Durée: 5 minutes à la capacité nominale
7. Tension d'entrée: AC220V ± 10% 50 / 60Hz ± 1
8. Température ambiante: ℃8 50 ℃
9. RH: 85%, pas de rosée
10. Niveau de la mer supérieur: 1000 mètres ou moins
11. Taille et poids
12. Pour transformateur de test: 300X210X530mm, 28KG
13. Pour le panneau de commande: 540X430X380mm, 22Kg
