Réacteur de compensation d'essais de fréquence de puissance d'équipement de test de Hipot de petite taille

Réacteur de compensation d'essai de fréquence de puissance ultra légère, ensemble d'essai de tension de tenue à CA, type portatif

I. Description du produit

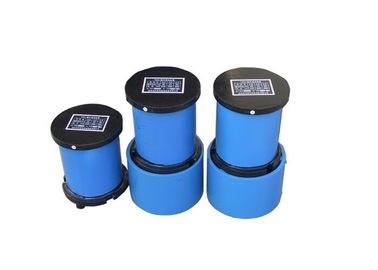

Le réacteur de compensation de test de fréquence de puissance ultra-léger de la série FKDK est une unité de compensation de courant haute tension portable avec une conception de type sec. Il est généralement associé à un ensemble de test hipot portable AC transfert, révision et essai sur le terrain préventif des équipements électriques de petite et moyenne puissance. cela fonctionne à la fréquence de puissance50 / 60Hz ..

de petite taille, de poids léger et de conception portable, il permet d’échantillonner la capacité d’entrée de commande du régulateur de tension adapté du test AC hipot par le biais d’un courant d’essai de compensation sous une tension tet cible.

il est généralement connecté à un objet de test installé dans un circuit parallèle via plusieurs combinaisons de pièces afin d'obtenir une sortie de courant de test allongée.

II. Applications:

• Tension d'alimentation en courant alternatif ou courant continu résistante aux essais en usine sur divers types d'équipements électriques à haute tension, de composants et de matériaux isolants
• Transfert, révision et essai sur le terrain préventifs pour les équipements de petite et moyenne puissance.
• Test de tenue à la tension alternative pour câble court
• Tension à fréquence industrielle résistante aux outils isolants et à la botte isolante (gants)
• Test de courant alternatif pour les appareillages de commutation, transformateurs, moteurs, etc. largement utilisé pour les tests électriques dans diverses usines et instituts.

III.Index technique de chaque pièce:

1. Tension nominale et courant

• Trois bornes de sortie: A1X A2X A3X
• Tension nominale (kV): 30 25 20
• Courant nominal (mA): 150 250 300

2. fréquence nominale: 50Hz

3. Mode de fonctionnement: à 300 mA, fonctionnement continu pendant 10 minutes;

À 250 mA, travail continu pendant 30 minutes;

À 150 mA, travail continu pendant 120 minutes;

4. Conditions de service: T: -20 45 ℃ H: ≤85%

5. Dimensions: 220 × 270

6. Poids: 17 kg
